Физика и химия стекла, 2020, T. 46, № 3, стр. 300-306
Нуклеация CuCl в стекле на стадии нагревания образца
А. Л. Ашкалунин 1, Е. С. Деркачева 2, В. О. Кабанов 1, В. И. Лейман 1, *
1 Санкт-Петербургский государственный университет промышленных технологий и дизайна. Высшая школа технологии и энергетики
198095 Санкт-Петербург, ул. Ивана Черных, 4, Россия
2 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
* E-mail: leiman@inbox.ru
Поступила в редакцию 05.03.2018
После доработки 08.06.2019
Принята к публикации 07.08.2019
Аннотация
Методом экситонно-термического анализа изучены особенности нуклеации наночастиц CuCl на стадии нагревания в натриевоалюмоборосиликатном стекле. Установлено, что при данном процессе концентрация частиц CuCl достигает своего максимума. Концентрация частиц CuCl возрастает с увеличением времени нагревания, при этом уменьшается средний радиус. Численное моделирование показало, что при нагревании образуется максимальное количество зародышей новой фазы, что обусловлено быстрым ростом критического радиуса. С некоторого момента нагревания наблюдается растворение ранее образовавшихся зародышей. Концентрация фазы CuCl и средний радиус распределения по радиусам частиц при нагревании больше 5 мин стремятся к равновесному значению для соответствующей температуры нуклеации.
ВВЕДЕНИЕ
Ранее были изучены процессы образования двойного распределения наночастиц CuCl в стекле при использовании двухстадийного отжига при температурах 700 и 500°С. Снижение температуры приводит к уменьшению критического радиуса частиц новой фазы. В образцах после двухстадийного отжига получены двойные распределения наночастиц CuCl со значительно отличающимися средними радиусами [1]. В работе [2] показано, что многостадийный отжиг позволяет не только управлять параметрами частиц новой фазы, но и определять критические параметры начальной стадии нуклеации. В работе [3] было исследовано влияние условий охлаждения на формирование нанокристаллов CuCl. Обнаружено, что в твердых растворах после термообработки при температуре 740°С и последущей обработке образца при температурах 500–600°С, можно эффективно управлять концентрацией зародышей, средним радиусом и шириной распределения зародышей по радиусам. В зависимости от температуры обработки были получены узкие распределения частиц CuCl в стекле [3]. Влияние скорости линейного нагревания на формирование фазы CuCl было рассмотрено в [4]. Выявлено, что при медленном нагревании концентрация зародышей фазы CuCl достигает максимума при 540°С. Распределение по размерам наночастиц CuCl в стекле на различных стадиях нуклеации изучено в [5], кинетика нуклеации в [6].
В настоящей работе на примере промышленного фотохромного стекла типа ФХС7 [7], исследуется нуклеация в условиях разной скорости нагревания образцов. Распределения фазы CuCl по радиусам частиц определяли по экспериментальной кривой их плавления методом экситонно-термического анализа (ЭТА). Метод ЭТА основан на обработке данных изменения поглощения при плавлении нанокристаллов (НК) CuCl, имеющихся в образце, с использованием зависимости температуры плавления НК от их размера.
НУКЛЕАЦИЯ ФАЗЫ CuCl ПРИ ЛИНЕЙНОМ НАГРЕВАНИИ ОБРАЗЦА
Для исследования формирования распределения наночастиц CuCl на стадии нагревания и последующего отжига был взят ряд одинаковых исходных образцов стекла, которые отжигали и вынимали из печи в разное время в соответствии с режимом нагревания. При линейном нагревании образца регистрировались кривые изменения K(E0, T) (E0 – энергии “узловой точки” [5]) коэффициента поглощения НК CuCl в области температур плавления частиц CuCl. K(E0, T) пропорционален концентрации нерасплавленных нанокристаллов CuCl, результирующие распределения представлены как fV(r) – распределение объема фазы CuCl по радиусам частиц.

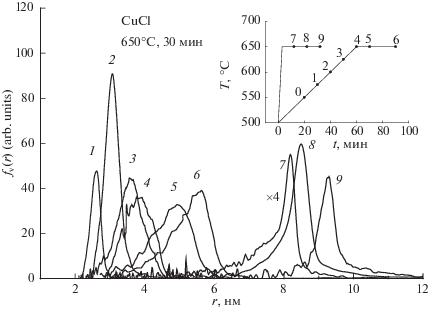

В [5] были показаны изменения распределений fV(r) в образцах через каждые 10 мин увеличения их времени отжига. На вставке рис. 1 точками обозначены времена отжига образцов. Кривые 1–6 показывают распределения fV(r) в образцах в процессе медленного (60 мин) нагревания до температуры 650°С и выдержке 30 мин. Для кривых 7–9 характерно распределение fV(r) в образцах в режиме быстрого нагревания (2 мин) до температуры 650°С и выдержке 30 мин через каждые 10 мин отжига (рис. 1).
В случае медленного нагревания за первые 20 мин НК CuCl в образце не образуется (точка 0 на вставке). Температура возрастает с 500 до 550°С. На 30-ой минуте (температура 575°С) образуется распределение CuCl (кривая 1) со средним радиусом 2.6 нм. За следующие 10 мин (кривая 2) средний радиус распределения в образце растет до 3.3 нм. Высота кривой распределения резко увеличивается (в 2.4 раза). Следующие 20 мин продолжается рост температуры образца и, соответственно, рост R до 4.17 нм (кривые 3 и 4). Высота распределений резко уменьшается. При неизменной температуре 650°С в образцах (кривые 5 и 6) средний радиус возрастает до 4.2 нм и 6.0 нм соответственно.
При быстром (2 мин) нагревании до 650°С (кривые 7–9) за первые 10 мин средний радиус распределения CuCl в образце достигает 9.7 нм (кривая 7). За 30 мин обработки при 650°С максимум распределения сдвигается до 11.7 нм (кривая 9). Концентрация НК CuCl в образцах в 4 раза меньше чем при медленном нагревании, а распределения становятся более узкими.
На рис. 2 показаны изменения среднего радиуса R и концентрации N частиц CuCl в образцах в условиях медленного (кривые 1–2) и быстрого нагревания до 650°С (кривые 3–4), которые получены из анализа данных рис. 1 [2]. Значения N определяли делением площади под кривой fV(r) на рис. 1 на соответствующий средний радиус распределения.
При режиме медленного нагревания за 30 мин средний радиус R быстро вырастает до 2.62 нм (см. кривую 1). Концентрация N к 40-ой минуте вырастает почти в два раза. С увеличением времени отжига следует резкий спад N, который происходит вследствие растворения некоторого количества наночастиц CuCl из-за роста критического радиуса с ростом температуры и падением пересыщения [2].
В быстром режиме (2 мин) нагревания до 650°С средний радиус R (кривая 3) уже за 10 минут достигает 9.73 нм, в конце отжига вырастает до 11.7 нм. Концентрация N при этом (кривая 4) много меньше, чем при медленном режиме.
ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ ОБРАЗОВАНИЯ ФАЗЫ CuCl В СТЕКЛЕ
Для лучшего понимания процессов формирования новой фазы в твердых растворах в условиях разной скорости разогревания было проведено численное моделирование процесса нуклеации новой фазы в твердом растворе по методике, изложенной в [6]. Численное моделирование позволяет подробнее исследовать происходящие процессы на стадии нагревания образцов. При этом растет коэффициент диффузии и критический радиус. Пересыщение падает, а критический радиус дополнительно возрастает из-за обеднения раствора в процессе нуклеации. Изменение этих параметров существенно влияет на образование закритических зародышей новой фазы.
На рис. 3 показаны расчетные изменения концентрация N частиц CuCl и среднего радиуса R распределений fV(r) с увеличением времени разогрева до 650°С от 2 до 60 мин и выдержке 30 мин (кривые 1–8). На рис. 3 видны два эффекта. Изменение критического радиуса от пересыщения и от температуры [2]. За 60 мин образуется большое количество закритических зародышей новой фазы (Нmax = 64, кривая 8, рис. 3a). Из-за уменьшения пересыщения (обеднение раствора) критический радиус возрастает. Растворение ранее созданных ансамблей начинается уже при 542°С (пустые кружки и цифры у них). Уменьшение времени нагревания раствора от 30 до 5 мин приводит к уменьшению концентрации зародышей и, соответственно, уменьшению критического радиуса из-за уменьшения пересыщения. Максимум N наступает при более высокой температуре. При 560 и 650°С, когда температурный рост критического радиуса связано с началом растворения ранее образовавшихся зародышей. На рис. 3а показаны моменты достижения раствором температуры начала изотермического отжига (650°С – заполненные кружки). На рис. 3б показаны (пустыми кружочками) средние радиусы распределений, при которых начинается растворение ранее созданных зародышей. Конечный средний радиус распределений R увеличивается почти в два раза при уменьшении времени нагревания с 5 до 2 мин (рис. 3б, кривые 1–3).
При нагревании 5 мин и более концентрация N частиц CuCl и их средний радиус R стремятся к квазиравновесному (мало изменяющемуся) значению (кривые 3–8 в конце нуклеации, рис. 3) и, скорее всего, определяются конечной температурой изотермического отжига. Распределения частиц CuCl по радиусам также стремятся к некоторому одному квазиравновесному распределению для данной температуры нуклеации (кривые 3–8, рис. 4).
ЗАВИСИМОСТЬ НУКЛЕАЦИИ ОТ КОНЕЧНОЙ ТЕМПЕРАТУРЫ РАЗОГРЕВАНИЯ
Эксперименты были проведены на образце с размерами 60 × 15 × 1 мм3, помещенном в градиентную печь при температуре 500–640°С. Разогревание каждого участка образца до соответствующей температуры составлял более 5 мин, затем проводили отжиг в течение 3 ч. На рис. 5 показаны полученные квазиравновесные значения среднего радиуса R распределения, концентрации N частиц CuCl и общая концентрация фазы CuCl, определяемой по оптическому поглощению K(E0). Из рис. 5 видно, что начиная с 560°С изменение R и N происходят в условиях сохранения концентрации (K, см–1) выделившейся фазы CuCl в стекле, что характерно для стадии переконденсации [8].
ЗАКЛЮЧЕНИЕ
На практике при изотермическом отжиге экспериментальных образцов необходимо учитывать условия нагревания до заданной температуры нуклеации. При достаточно быстром разогревании твердого раствора средний радиус наночастиц новой фазы может отличаться до 2 раз, а значения концентраций могут быть на порядок меньше по сравнению с медленным нагреванием. Полученные результаты важны для теории процессов нуклеации, учитывающих стадию нагревания и для практического управления размером и концентрацией частиц новой фазы в образцах различного назначения.
Список литературы
Валов П.М., Лейман В.И., Деркачева О.Ю., Максимов В.М., Марков Е.С. Образование двух распределений наночастиц новой фазы в твердом растворе // Письма в ЖЭТФ. 2012. Т. 5. № 5. С. 273–276
Валов П.М., Лейман В.И. Создание и распад докритических зародышей в твердом растворе // Письма в ЖЭТФ. 2010. Т. 91. № 11. С. 656–658.
Лейман В.И., Ашкалунин А.Л., Валов П.М., Деркачева О.Ю., Максимов В.М. Неизотермическая нуклеация в твердом растворе CuCl в стекле: температурная область образования закритических зародышей фазы CuCl // ФТТ. 2018. Т. 60. № 5. С. 984–988.
Ашкалунин А.Л., Деркачева Е.С., Лейман В.И., Осовская И.И., Герасин Н.А. Особенности образования наночастиц CuCl в стекле // Физ. и хим. стекла. 2017.Т. 43. № 4. С. 373–381.
Валов П.М., Лейман В.И. Распределение по размерам наночастиц CuCl в стекле на различных стадиях нуклеации // ФТТ. 2009. Т. 51. № 8. С. 1607–1612.
Валов П.М., Лейман В.И., Максимов В.М., Деркачева О.Ю. Кинетика нуклеации в твердом растворе CuCl в стекле: расчет и сравнение с экспериментом // ФТТ. 2011. Т. 53. № 3. С. 446–451.
Голубков В.В., Екимов А.И., Онущенко А.А., Цехомский В.А. Кинетика роста монокристаллов CuCl в стеклообразной матрице // Физ. и хим. стекла. 1981. Т. 7. № 4. С. 397–401.
Slezov V.V. Kinetics of First-order Phase Transitions. Wiley-Blackwell, Hardbak (2009). 429 p.
