Физика и химия стекла, 2020, T. 46, № 3, стр. 323-330
Акустическая эмиссия при внедрении индентора в керамику MgAl2O4
А. Г. Кадомцев 1, Е. В. Гольева 2, 3, А. А. Дунаев 2, М. Ф. Кириенко 1, А. Б. Синани 1, Л. В. Тихонова 1, А. Е. Чмель 1, *, И. П. Щербаков 1
1 Физико-технический институт им. А.Ф. Иоффе РАН
194021 Санкт-Петербург, ул. Политехническая, 26, Россия
2 Государственный оптический институт им. С.И. Вавилова
199053 Санкт-Петербург, ул. Бабушкина, 36, Россия
3 Санкт-Петербургский политехнический университет Петра Великого
195251 Санкт-Петербург, ул. Политехническая, 29, Россия
* E-mail: chmel@mail.ioffe.ru
Поступила в редакцию 11.11.2019
После доработки 05.12.2019
Принята к публикации 05.02.2020
Аннотация
Записаны временные серии импульсов акустической эмиссии при повреждении поверхности керамики MgAl2O4 внедрением пирамиды Виккерса. По данным частотного анализа излученного звука оценено соотношение размеров внутри- и межкристаллитных микротрещин в зависимости от нагрузки на индентор. Статистический анализ показал, что распределение энергии в акустических импульсах всегда было случайным, типичным для некоррелированного развития разрушения.
ВВЕДЕНИЕ
Керамика из алюмомагниевой шпинели (АМШ) является синтетическим материалом с кубической структурой, которая обладает высокой химической стойкостью и исключительными механическими свойствами [1] – высокой механической прочностью, износостойкостью на истирание, устойчивостью к аэродинамическому удару при переходе к сверхзвуковой скорости [2]. Она находит применение для изготовления индивидуальных средств защиты людей и оборудования от точечных механических воздействий. Ввиду отсутствия двулучепреломления и прозрачности в широкой спектральной области (0.2–5 мкм), АМШ применяется для создания защитных экранов оптических приборов на летательных аппаратах [3, 4], где они подвергаются ударам твердых пылевых частиц и атмосферных осадков.
В зависимости от области применения и способа получения керамики АМШ могут иметь контролируемую пористость [5, 6] для, например, использования в установках фильтрации жидкостей, либо демонстрировать при механических испытаниях очень высокую плотность, близкую к плотности монокристалла [7]. В работе [8] было показано, что широкое разнообразие физико-механических свойств керамики АМШ в настоящее время может быть достигнуто вариацией параметров в рамках одного золь–гель метода. Во всех вышеуказанных работах [5–8] отмечено преимущество использования нанопорошков в качестве прекурсоров для получения керамик АМШ, связанное, в первую очередь, с образованием кристаллической фазы MgAl2O4 при пониженных температурах в отличие от их крупнодисперсных аналогов.
В настоящей работе методом акустической эмиссии (АЭ) исследован процесс зарождения и развития микротрещин в АМШ при внедрении пирамиды Виккерса. Благодаря “замедленному” механическому воздействию, индентирование позволяет проследить микроструктурные изменения с высоким временным разрешением, доступном для АЭ [9].
МЕТОДИКА ЭКСПЕРИМЕНТА
Исходные порошки АМШ были синтезированы методом гидролиза двойного изопропилата магния-алюминия [10], средний размер частиц составлял 50 нм, порошки были слабо агломерированы. Керамические образцы Ø 36 мм изготовлены методом одноосного горячего вакуумного прессования в графитовой пресс-форме при температуре 1550°С и давлении 35 МПа в течение часа, их толщина после шлифования и полирования составляла 2 мм. В качестве спекающей добавки использовался порошок LiF (1 мас. %)
Пирамида Виккерса внедрялась в материал под нагрузкой от 0.5 до 2 Н; формирование отпечатка вызывало генерацию акустических сигналов, которые регистрировали пластиной из высокочувствительной пьезокерамики Pb(ZrxTi1 – x)O3, закрепленной на образце парафиновой мастикой. Временные серии импульсов АЭ поступали на вход аналогово-цифрового преобразователя АСК-3106 и в цифровой форме сохранялись в компьютере. Сигналы акустической эмиссии подвергали низкочастотной цифровой дискриминации на уровне 100 кГц, чтобы отделить шум колебаний элементов экспериментальной установки. Для исследования микроструктуры керамик АМШ использован сканирующий электронный микроскоп Zeiss SUPRA 55-VP.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
На рис. 1 представлены развертки сигналов АЭ, эмитированные при внедрении пирамиды Виккерса под различной нагрузкой. Можно видеть, что генерация звука происходила лишь на начальном этапе индентирования в течение нескольких микросекунд, тогда как продолжительность внедрения составляла 2 c. Этот результат качественно совпадает с данными [11]. После наноиндентирования образцов АМШ на электронных микрофотографиях были обнаружены признаки пластической деформации, но видимых следов трещин не наблюдалось.
Амплитуда сигнала характеризует количество возникших микротрещин, а линейный размер трещин обратно пропорционален его частоте. Амплитудно-частотные характеристики (АЧХ) серий импульсов АЭ показаны на рис. 2. Амплитуды колебаний зависят от величины нагрузки, приложенной к индентору. При нагрузках на индентор 2 Н и 1 Н в развертках АЧХ проявляются полоса на частоте 3.5 МГц и широкая полоса с максимумом в области 20 МГц. При нагрузке на индентор 0.5 Н на развертке АЧХ появился только более низкочастотный пик.
Частоты отдельных сигналов АЭ обратно пропорциональны длинам образовавшихся трещин, а положение максимумов полос в развертках АЧХ отвечает их характерным размерам. Отношение частот полос 20/3.5 ≅ 5 при нагрузках на индентор 2 Н или 1 Н показывает, что в образце возникали две группы трещин с примерно 5-кратном различием в их линейном размере.
Поликристаллическая структура керамики хорошо видна на микроэлектронной фотографии поверхности образца (рис. 3), которая дает представление о размерах зерен. Не наблюдается выделенных фракций кристаллов, которые различались бы в 5 раз, преимущественный размер трещин лежит в пределах 3–7 мкм. По-видимому, наличие двух характерных размеров в ансамбле микротрещин, образовавшихся при индентировании под нагрузками 2 Н и 1 Н, может быть вызвано различной локализацией повреждений. В данном случае можно предположить, что высокочастотный пик принадлежит разрушенным кристаллам, а низкочастотный – трещинам между кристаллами.
Частота акустического отклика при формировании трещины зависит не только от ее размера, но и от формы и размера пьезодатчика на образце, что делает малонадежным определение абсолютных величин трещин непосредственно из данных АЧХ [12]. Оценка типичных размеров была сделана исходя из того, что трещины ограничены границами кристаллов (3–7 мкм), а 5-кратное соотношение частот пар полос в развертках АЧХ (рис. 2) указывает на приблизительный пробег растущей трещины в 20–30 мкм.
Пары частот максимумов АЧХ при различных нагрузках оказались близки (рис. 2). При нагрузке 0.5 Н в АЧХ присутствовал единственный пик, отвечающий протяженным, растущим по межкристаллитным границам, микротрещинам.

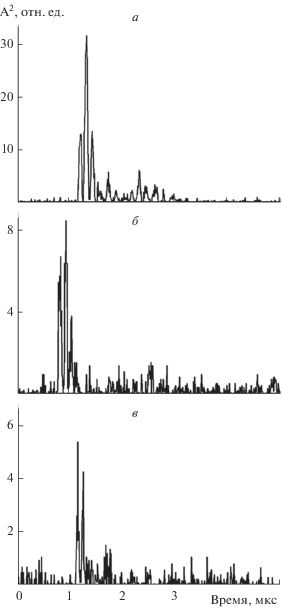

Характер разрушения проявляется не только в размере вновь возникающих трещин, но и в особенностях распределения энергии, выделяющейся при их формировании. Энергия образования одиночной трещины, E, пропорциональна квадрату амплитуды сигнала АЭ: E ∝ A2. На рис. 4 показаны временные развертки выделения энергии при различной нагрузке.
На рис. 5 приведены распределения импульсов АЭ в зависимости от энергии в импульсе в виде зависимостей N(E > ε) от ε, где N – число импульсов, энергия которых E выше некоторой пороговой величины ε, которая принимает последовательно значения энергии во всех зарегистрированных импульсах АЭ (горизонтальная координата). Число импульсов, энергия которых E превышает текущее значение ε, откладывается по вертикальной оси. Распределения построены в полулогарифмическом масштабе, в котором зависимость N от ε проявилась отрезком прямой, соответствующей соотношению:
Освобождаясь от логарифма, получаем выражение (1) в экспоненциальной форме:
Экспоненциальный закон распределения энергии сигналов АЭ указывает на случайный характер образования микротрещин, в котором параметр a (наклон прямых) отражает относительный вклад “больших” и “малых” событий в процесс накопления дефектов: чем меньше a, тем больше выделение энергии.
При уменьшении нагрузки на индентор не только падает пиковая выделенная акустическая энергия (рис. 4), но также возрастает наклон прямых N от ε (рис. 5), т.е. происходит перераспределение трещинообразования в пользу количества энергетически более мелких событий разрушения. Это согласуется с отсутствием накопления внутрикристаллитных трещин (разрушение которых более энергетически затратно) при нагрузке 0.5 Н.
ЗАКЛЮЧЕНИЕ
По данным метода акустической эмиссии, при внедрении в керамику MgAl2O4 пирамиды Виккерса генерация трещин происходит лишь в течение первых 4–6 мкс после касания поверхности. Дальнейшее формирование отпечатка происходит без эмиссии звука, то есть путем пластической деформации (полное время индентирования составляло 2 с). Амплитудно-частотный анализ временных серий акустических сигналов, показал наличие двух характерных размеров трещин, что предположительно отнесено сосуществованием внутри- и межкристаллитных трещин, размер которых различается примерно в пять раз.
Работа выполнена при финансовой поддержке РФФИ (проект № 18-08-00359 а).
Список литературы
Ganesh I. A review on magnesium aluminate (MgAl2O4) spinel: synthesis, processing and applications // Intern. Mater. Rev. 2013. V. 58. № 2. P. 63–112.
Сенина М.О., Лемешев Д.О. Способы синтеза порошков алюмомагниевой шпинели для получения оптически прозрачной керамики (Обзор) // Успехи в химии и химич. технол. 2016. Т. 30. № 7. 101–103.
Ramisetty M., Sastri S., Kashalikar U., Goldman L.M., Nag N. Transparent polycrystalline cubic spinels protect and defend // Amer. Ceram. Soc. Bull. 2013. V. 92. № 2. P. 20–25.
Sepulveda J.L., Loutfy R.O., Chang S., Ibrahim S. High-performance spinel ceramics for IR windows and domes // Proc. SPIE 8016, Window Dome Technol. Mater. XII, 2011. V. 8016. P. 801604–801612.
Vasilyeva E.A., Morozova L.V., Lapshin A.E., Konakov V.G. Ceramic materials with controlled porosity // Mater. Phys. Mech. 2002. V. 5 P. 43–48.
Васильева Е.А., Морозова Л.В. Пористая керамика на основе алюминиево-магниевой шпинели // ЖПХ. 2002. Т. 75. № 6. С. 898–902.
Кадомцев А.Г., Гольева Е.В., Дунаев А.A., Чмель А.Е., Щербаков И.П. Акустическая и электромагнитная эмиссии при ударном повреждении сверхтвердых керамик SiC и MgAl2O4 // Физ. тверд. тела. 2019. Т. 61. № 10. С. 1763–1766.
Морозова Л.В. Белоусова О.Л., Панова Т.И., Шорников Р.С., Шилова О.А. Золь-гель синтез алюмомагниевой шпинели и получение на ее основе плотной, пористой и прозрачной керамики // Физ. и хим. стекла. 2012. Т. 38. № 6. С. 768–776.
Faisal N.H., Ahmed R., Reuben R.L. Indentation testing and its acoustic emission response: Applications and emerging trends // Intern. Mater. Rev. 2011. V. 56. № 2. P. 98–142.
Гольева Е.В., Михайлов М.Д., Дунаев А.А., Игнатенков Б.А. Влияние условий синтеза и структуры исходных нанокристаллических порошков на оптические свойства прозрачной керамики MgAl2O4 // Оптич. журн. 2016. Т. 83. № 2. С. 67–72.
Zhang J., Lu T., Chang X., Wei N., Qi J. Unique mechanical properties of nanostructured transparent MgAl2O4 ceramics // Nanoscale Res. Lett. 2010. V. 8. № 1. P. 261–270.
Розанов А.О., Куксенко В.С., Савельев В.Н., Станчиц С.А. Спектры упругой энергии в твердом теле от импульсного источника излучения // Физ. тверд. тела. 1994. Т. 36. № 10. С. 3381–3393.
