Физика металлов и металловедение, 2021, T. 122, № 1, стр. 3-7
Магнитные свойства быстрозакаленного магнитомягкого сплава на основе кобальта, подвергшегося термической обработке в атмосфере серы
А. А. Фещенко a, *, Н. А. Кулеш a, Е. А. Михалицына a, Д. С. Незнахин a, Н. В. Селезнева a, Е. А. Степанова a
a Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
620002 Екатеринбург, пр. Мира, 19, Россия
* E-mail: asunikname@mail.ru
Поступила в редакцию 02.06.2020
После доработки 01.09.2020
Принята к публикации 03.09.2020
Аннотация
Исследовано влияние термообработок (ТО) в атмосфере серы на магнитные свойства быстрозакаленного магнитомягкого сплава 71КНСР (Co72Ni12.2Fe5.7Si6.5B3.6). Термообработки были выполнены при температурах выше и ниже температуры Кюри исследуемого сплава. Показано, что в обоих случаях происходит улучшение магнитных свойств. Причиной этого, вероятнее всего, может быть снятие внутренних закалочных напряжений в процессе термообработки. Как показали рентгеноструктурные исследования, после ТО в атмосфере серы при температуре 350°С в образцах появляется сульфид кобальта. Это может приводить к созданию дополнительных растягивающих напряжений, вследствие чего уменьшается объем доменов с намагниченностью, перпендикулярной плоскости ленты. Это, в свою очередь, объясняет более существенное улучшение магнитных свойств ленты Co72Ni12.2Fe5.7Si6.5B3.6 в результате ТО в атмосфере серы при температуре выше температуры Кюри.
ВВЕДЕНИЕ
Быстрозакаленные магнитомягкие сплавы из-за особенностей получения [1] обладают уникальными свойствами: высоким сопротивлением и устойчивостью к агрессивным средам, малым значением коэрцитивной силы, высоким значением магнитной проницаемости и т.д. [2–4]. Это делает их привлекательными для применения в качестве магнитных экранов [5, 6], микротрансформаторов [7], датчиков магнитного поля [8].
Для улучшения магнитных свойств быстрозакаленных лент применяют различные термические обработки (ТО) [9–11]. Для быстрозакаленных сплавов на основе кобальта исследованы различные виды ТО. Так, например, в работе [12] показано, что термообработка при температурах ниже температуры Кюри ТC может приводить к ухудшению магнитных свойств аморфных сплавов на основе кобальта: в частности, к увеличению коэрцитивной силы и возможному старению магнитных свойств. Похожий результат обсуждали и в работе [13].
В работе [14] было исследовано влияние термообработок на воздухе на магнитные свойства аморфного сплава на основе кобальта. Показано, что физические причины изменения магнитных характеристик в результате ТО у быстрозакаленных лент на основе кобальта и железа одинаковы и связаны со снятием внутренних закалочных напряжений. Еще одним механизмом изменения магнитных свойств быстрозакаленных лент в результате ТО в некоторых средах (например, на воздухе) является внедрение атомов из этих сред. Это приводит к индуцированию напряжений и, в свою очередь, способствует перераспределению намагниченности в плоскости ленты [15].
ТО быстрозакаленных магнитомягких сплавов можно проводить как в присутствии различных магнитоактивных сред, так и в вакууме. Например, в работе [16] проводили ТО сплава типа Finemet в атмосфере водорода. Было установлено, что атмосфера термообработки влияет на степень окисления поверхности, а температура отжига влияет на образование нанокристаллов α-Fe и α-Fe(Si) различного размера на поверхности лент и их проникновение в объем образцов. В работе [17] были проведены ТО сплава Fe73.5Si13.5B9Nb3Cu1 в атмосфере смеси H2xAr100 – x. Установлено, что окисление поверхности прекращается при x = 70, ТО приводит к уменьшению эффективной магнитной анизотропии, а изменение магнитных параметров зависит от времени отжига.
Однако влияние присутствия паров серы при проведении ТО на магнитные свойства быстрозакаленных сплавов ранее не исследовали. Известно, что в работе [18] был проведен анализ структуры и магнитных свойств лент сплава Fe–6.5% Si, прошедших высокотемпературный (1175°С) отжиг в атмосфере серы. Показано, что присутствие данного химического элемента в атмосфере ТО привело к уменьшению коэрцитивной силы и изменению размеров зерен, а также типа кристаллической структуры.
Данная работа посвящена изучению влияния термообработки в атмосфере серы в интервале температур от 175 до 350°С на магнитные свойства лент быстрозакаленного магнитомягкого сплава 71КНСР (Co72Ni12.2Fe5.7Si6.5B3.6).
ИССЛЕДУЕМЫЕ ОБРАЗЦЫ И МЕТОДИКИ
Исследования проведены на лентах быстрозакаленного сплава 71КНСР (Co72Ni12.2Fe5.7Si6.5B3.6) производства Ашинского металлургического завода. Ленты обладают положительной константой магнитострикции (0.1 ppm). Плотность сплава составляла 7700 кг/м3. По температурной зависимости магнитной восприимчивости при нагреве образца, измеренной в переменном магнитном поле 8 кА/м при частоте 81 Гц, были определены температура Кюри и температура начала кристаллизации, которые, соответственно, составили TС = = 250°С и Tкр = 530°C (рис. 1).
Для лент исследуемого сплава были выбраны две температуры отжига: 175 и 350°С (выше и ниже TС образца) и выше температуры плавления серы 115.2°С. Для проведения ТО в термоустойчивые трубки из молибденового стекла с откачанным воздухом помещали ленты с кусочком кристаллической серы массой около 5 мг или без него (контрольные образцы). Похожая методика ТО использована в работе [19]. ТО проводили в печи МИМП-3УЭ: скорость нагрева составляла 10°С/мин до выбранных температур, время изотермической выдержки 240 мин.
На образцах размером 120 × 10 × 0.025 мм при помощи однополосочного пермеаметра на комплексе ММКС-0.5-100 (НИИ СТТ, г. Смоленск) были измерены следующие магнитные свойства: квазистатические кривые намагничивания, петли магнитного гистерезиса в магнитном поле 100 А/м. Погрешность определения физических величин не превышала 3%.
Для наблюдения магнитной доменной структуры и автоматического измерения магнитооптических петель гистерезиса использован магнитооптический микроскоп на основе эффекта Керра (Evico magnetics GmbH, Германия).
Химический анализ поверхности ленты проведен на рентгенофлуоресцентном спектрометре в режиме полного внешнего отражения NANOHUNTER (Rigaku Corporation, Япония). Источником первичного излучения являлись рентгеновские трубки с Mo и Cu анодами мощностью 0.05 кВт.
Структурное состояние образцов определено на рентгеновском дифрактометре BRUKER D8 ADVANCE (Bruker Corporation, Германия) в Cu Kα излучении.
По величине максимальной остаточной индукции с использованием авторской методики Скулкиной [20] был оценен объем доменов с намагниченностью, перпендикулярной плоскости ленты (V⊥). Этот объем можно определить по корреляционной зависимости Br/Bm(V⊥), полученной из анализа Мёссбауэровских спектров лент, прошедших ТО по различным режимам. Погрешность определения V⊥ не превышает 5%.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

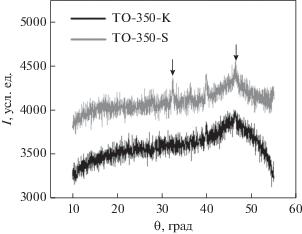

После термообработок лент в атмосфере серы был проведен химический анализ их поверхности, который показал присутствие серы в образцах (рис. 2). Рентгеноструктурные исследования показали, что образцы после всех исследуемых ТО остаются в аморфном состоянии. Однако, как видно из рис. 3, в результате ТО в атмосфере серы при температуре 350°С начинают появляться структурные изменения. Стрелками на рисунке показаны пики, которые можно отнести к сульфиду кобальта.

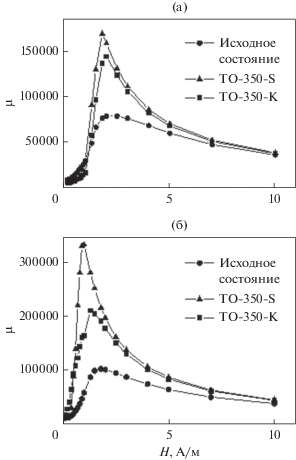

Измерения квазистатических магнитных свойств показали следующее. Как видно из рис. 4а и 5а, магнитные свойства образцов после ТО при 175°С улучшились: увеличились максимальная магнитная проницаемость и остаточная индукция. Однако стоит отметить, что разница в свойствах контрольных образцов и образцов, прошедших ТО в атмосфере серы незначительна (см. табл. 1). Разница в величине µmax составляет 16%.
Таблица 1.
Состояние образца | Brs, Тл | V⊥, % | µmax |
---|---|---|---|
Исходное состояние | 0.28 | 9 | 79 000 |
ТО-175-К | 0.31 | 5 | 144 000 |
ТО-175-S | 0.34 | 5 | 168 000 |
Исходное состояние | 0.28 | 9 | 102 000 |
ТО-350-К | 0.28 | 5 | 209 000 |
ТО-350-S | 0.43 | 4 | 331 000 |
На рис. 5 представлены предельные петли гистерезиса в интервале магнитных полей ±15 А/м. В результате термообработки петли магнитного гистерезиса приобрели форму, близкую к прямоугольной. Остаточная индукция образца, прошедшего ТО в присутствии серы, немного выше, чем контрольного образца. Но коэрцитивная сила обоих образцов не изменилась после проведения ТО при 175°С.
По величине максимальной остаточной индукции был рассчитан объем доменов с намагниченностью, перпендикулярной плоскости ленты V⊥. У образцов, прошедших ТО при 175°С как в присутствии серы, так и без нее, этот объем уменьшился и составил 7.1 и 8.2% соответственно (см. табл. 1)
Таким образом, при ТО при температуре ниже ТС происходит улучшение свойств исследуемых лент за счет снятия внутренних напряжений, однако присутствие паров серы приводит к незначительному улучшению магнитных свойств исследуемых лент.
Повышение температуры ТО выше ТС, но ниже температуры кристаллизации привело к следующим результатам. У обоих образцов наблюдали увеличение максимальной магнитной проницаемости (рис. 4б). Однако у образца, прошедшего термообработку в атмосфере серы, значение µmax составило 331 000 в сравнении с контрольным образцом – 209 000. Таким образом, ТО в парах серы привела к росту максимальной магнитной проницаемости на 58%.
Квазистатические петли гистерезиса (рис. 5б) образцов после ТО при 350°С также имеют различия. Петли гистерезиса как образца, прошедшего ТО в атмосфере серы, так и контрольного, приобрели форму, близкую к прямоугольной. Остаточная индукция образца после ТО с серой оказалась намного выше, чем у контрольного образца. Коэрцитивная сила обоих образцов после ТО 350°С в присутствии серы и без нее уменьшилась одинаково и составила 0.55 А/м.
По методике [20] по остаточной индукции образцов, полученной из предельных петель гистерезиса, был рассчитан объем доменов с намагниченностью, перпендикулярный плоскости ленты V⊥. Для образцов в исходном закаленном состоянии это значение составляет 9.2%. Для контрольного образца V⊥ составляет 6.0%. Для образца после ТО при 350°С в атмосфере серы, это значение уменьшилось до 4.5%, вероятно, из-за создания дополнительных растягивающих напряжений.
На образцах, прошедших ТО при 350°С, как контрольных, так и в атмосфере серы, были сделаны попытки провести наблюдение магнитооптических петель гистерезиса на Керр-микроскопе. Исследования показали, что поверхность образца, прошедшего ТО в атмосфере серы, имеет непрозрачное покрытие. Данные рентгеноструктурного анализа позволяют сделать вывод, что кобальт, содержащийся в исследуемых лентах, при ТО в данном режиме вступил во взаимодействие с серой и образовал сульфид кобальта. Появление данного покрытия может предотвращать окисление поверхности исследуемых лент.
Таким образом, более эффективным оказался режим ТО при температуре выше ТС, но ниже Ткр: наблюдаются более высокое значение максимальной магнитной проницаемости, более низкие значения коэрцитивной силы. Наличие серы при данном режиме ТО привело к дополнительному улучшению свойств, что может быть связано с созданием дополнительных растягивающих напряжений, появившихся в результате образования сульфида кобальта.
ВЫВОДЫ
Исследовано влияние ТО в атмосфере серы на магнитные свойства лент быстрозакаленного магнитомягкого сплава 71КНСР Co72Ni12.2Fe5.7Si6.5B3.6. Две термообработки исследуемых лент проведены с одинаковыми скоростями нагрева и временем изотермической выдержки, но при различных температурах: выше и ниже температуры Кюри.
Проведенные исследования показали, что термообработка в атмосфере серы при температуре выше температуры Кюри привела к образованию покрытия, которое может препятствовать окислению поверхности исследуемых лент. Кроме того, произошло существенное улучшение магнитных свойств исследуемого сплава: увеличились максимальная магнитная проницаемость и остаточная индукция, уменьшилась коэрцитивная сила. Механизмом улучшения свойств в результате термообработки в атмосфере серы при температуре 350°С можно считать снятие закалочных напряжений и создание дополнительных растягивающих напряжений от образования на поверхности ленты сульфида кобальта, приводящее к уменьшению объема доменов с намагниченностью, ориентированной перпендикулярно плоскости ленты.
Работа выполнена при частичной финансовой поддержке гранта Министерства науки и высшего образования Российской Федерации FEUZ-2020-0051.
Список литературы
Kronmüller H. Micromagnetism and microstructure of amorphous alloys // J. Appl. Phys. 1981. T. 52. № 3. C. 1859–1864.
Судзуки К. Аморфные металлы. М.: Металлургия. 1987. С. 9–12.
Бродски М. Аморфные полупроводники. М.: Мир, 1982. 419 с.
Хандрих К., Кобе С. Аморфные ферро- и ферримагнетики: Пер. с нем. М.: Мир, 1982.
Кузнецов П.А. Магнитные экраны на основе аморфных сплавов //Инновации. 2013. № 8(178).
Доронин М.В., Грешняков Г.В., Коровкин Н.В. Магнитные экраны специальной конструкции // Научно-технические ведомости СПбПУ. Естественные и инженерные науки. 2017. Т. 23. № 1. С. 124–133.
Стародубцев Ю., Белозёров В. Нанокристаллические магнитомягкие материалы // Компоненты и технологии. 2007. № 69. С. 144–146.
Семиров А.В., Деревянко М.С., Букреев Д.А., Моисеев А.А., Курляндская Г.В. Импеданс и магнитные свойства аморфных лент CoFeCrSiB вблизи температуры Кюри // Журн. технич. физики. 2013. Т. 83. № 5. С. 154.
Hilzinger H.R., Kunz W. Magnetic properties of amorphous alloys with low magnetostriction //J. Magn. Magn. Mater. 1980. T. 15. C. 1357–1358.
Theuss H. Hofmann, B., Gómez-Polo, C., Vázquez, M., Kronmüller, H. Temperature dependence of the magnetization process of nearly non-magnetostrictive Co-rich amorphous wires //JJ. Magn. Magn. Mater. 1995. T. 145. № 1–2. C. 165–174.
Кекало И.Б., Могильников П.С. Закономерности влияния величины исходных изгибных напряжений на их релаксацию в процессе отжига аморфных магнитно-мягких сплавов разных классов // ФММ. 2017. Т. 118. № 2. С. 130–141.
Кекало И.Б., Могильников П.С. Закономерности формирования гистерезисных магнитных свойств в аморфных сплавах разных классов при термомагнитной обработке в поперечном поле // ФММ. 2016. Т. 117. № 6. С. 551–551.
Köszegi L., Kronmüller H. Magnetic hysteresis loops for several amorphous alloys after various heat treatments below the Curie point // Appl. Phys. A. 1984. T. 34. № 2. C. 95–103.
Скулкина Н.А., Иванов О.А., Степанова Е.А., Блинова О.В., Кузнецов П.А., Мазеева А.К. Влияние термообработки на воздухе и химически активной среды на магнитные свойства аморфных магнитомягких сплавов на основе кобальта // ФММ. 2016. Т. 117. № 10. С. 1015–1022.
Скулкина Н.A., Степанова Е.А., Шубина Л.Н., Кузнецов П.А., Мазеева А.К. Механизмы формирования магнитных свойств аморфного магнитомягкого сплава на основе кобальта в результате термообработки на воздухе // ФММ. 2015. Т. 116. № 12. P. 1242–1242.
Zivotsky O., Zivotsky O., Jiraskova Y., Hendrych A., Matejka V., Klimsa L., Bursík J. Influence of annealing temperature and atmosphere on surface microstructure and magnetism in FINEMET-type FeSiNbCuB ribbons // IEEE Trans. Magn. 2012. T. 48. № 4. C. 1367–1370.
Nourmohammadi A., Fesharaki H.M. Improving the soft magnetic properties of the Fe73.5Si13.5B9Nb3Cu1 nanostructured ribbons by annealing in the hydrogen atmosphere // Japan. J. Appl. Phys. 2018. V. 57. № 12. P. 123002.
Jar-Myung Koo, Kazushi Ishiyama, Ken Ichi. AraiEffect of Annealing Atmosphere on Microstructure and Magnetic Properties of High Si–Fe Alloys // J. Japan Inst Metals. 1994. T. 58. № 5. P. 571–575.
Dong X.Z., Fernengel W., Kronmüller H. Annealing effects and short-range ordering in the non-magnetostrictive amorphous alloy Co 58 Ni 10 Fe 5 Si 11 B 16 // Appl. Phys. A. 1982. V. 28. № 2. P. 103–107.
Скулкина Н.А., Иванов О.А., Мазеева А.К., Кузнецов П.А., Степанова Е.А., Блинова О.В., Михалицына Е.А. Процессы намагничивания в лентах аморфных магнитомягких сплавов // ФММ. 2018. Т. 119. Вып. 2. С. 137–143.
