Физика металлов и металловедение, 2021, T. 122, № 7, стр. 692-697
Электрическая поляризация в наноразмерной двухслойной ферромагнитной пленке с комбинированной одноосной и кубической анизотропией в слоях
Н. В. Шульга a, b, *, Р. А. Дорошенко a
a Институт физики молекул и кристаллов УФИЦ РАН
450075 Уфа, пр. Октября, 151, Россия
b ФГБОУ ВО Башкирский государственный медицинский университет Минздрава России
450008 Уфа, ул. Ленина, 3, Россия
* E-mail: shulga@anrb.ru
Поступила в редакцию 29.12.2020
После доработки 02.02.2021
Принята к публикации 08.02.2021
Аннотация
Численно исследована средняя электрическая поляризация, возникающая в двухслойной наноразмерной ферромагнитной пленке с комбинированной одноосной и кубической анизотропией при вихревом распределении намагниченности. Учет кубической анизотропии приводит к многократному возрастанию средней электрической поляризации при положительной константе кубической анизотропии и значительному уменьшению в образцах с отрицательной константой кубической анизотропии. При изучении гистерезиса средней электрической поляризации в перпендикулярном пленке магнитном поле обнаружены яркие отличия в полевых зависимостях в пленках с различной кубической анизотропией. При положительной кубической анизотропии с увеличением константы анизотропии максимумы кривых средней поляризации смещаются в область низких магнитных полей. Величина максимумов становится больше, а гистерезис практически исчезает. Для пленок, обладающих кубической анизотропией с отрицательной постоянной, с возрастанием константы кубической анизотропии максимумы кривых средней поляризации смещаются в область высоких полей, а величина максимумов существенно уменьшается.
ВВЕДЕНИЕ
В такой быстро развивающейся области электроники, как спинтроника, исследуются различные устойчивые распределения намагниченности, с помощью которых можно сохранять и передавать информацию [1]. Это могут быть скирмионы, магнитные вихри [2], другие магнитные неоднородности. Возможность управлять состояниями магнитного вихря различными способами, в том числе, при наличии магнитоэлектрического эффекта, электрическим полем [3, 4], позволяет рассматривать их как базовые элементы для создания магнитоэлектронных запоминающих устройств. Неоднородный магнитоэлектрический эффект, описанный Барьяхтаром и соавторами [5], реализуется в мультиферроиках, например, в ферритах-гранатах при неоднородном распределении намагниченности. Этот эффект приводит к появлению несобственной электрической поляризации, что и позволяет управлять такими структурами с помощью электрического поля.
Магнитные вихри могут зарождаться в самых разных магнитных системах, таких как магнитные проволоки [6], в планарных магнитных структурах: в наноточках [7], нанодисках [8] и наночастицах разной формы, а также как часть более сложной магнитной конфигурации, как, например, доменная граница с перетяжками [9]. Для образования магнитного вихря в наноточке с анизотропией “легкая плоскость” создается дефект с анизотропией “легкая ось” [10].
Ранее нами был рассмотрен процесс зарождения вихря и неоднородный магнитоэлектрический эффект в двухслойной наноразмерной пленке с анизотропией “легкая плоскость” и поверхностной анизотропией “легкая ось” [11]. Также мы исследовали для двухслойной обменно-связанной пленки феррита-граната, слои которой обладают анизотропией типа “легкая плоскость” и “легкая ось”, условия возникновения и изменения вихревой структуры [12], а также особенности гистерезиса электрической поляризации при перемагничивании магнитным полем, перпендикулярным плоскости пленки [13].
Широко применяемые и всесторонне исследуемые монокристаллические пленки ферритов со структурой граната, шпинели помимо одноосной анизотропии обладают также кубической анизотропией. В данной работе была поставлена цель – исследовать распределение намагниченности и средней электрической поляризации в двухслойных наноразмерных ферромагнитных пленках с учетом комбинированной кубической и одноосной анизотропии, изучить влияние величины и знака кубической анизотропии на электрическую поляризацию при перемагничивании вихревой структуры внешним магнитным полем, перпендикулярным плоскости пленки.
ПОСТАНОВКА ЗАДАЧИ
Исследована двухслойная пленка, верхний слой которой обладает одноосной анизотропией типа “легкая ось”, а нижний – “легкая плоскость”. Кубическая анизотропия одинакова для обоих слоев. Слои пленки обладают одноосной анизотропией разных знаков, одинаковой кубической анизотропией и имеют конечную толщину. Пленка конечных размеров, квадратная в поперечном сечении. Нормаль к пленке совпадает с осью координат z, а также с осью [001] кристалла и осью одноосной анизотропии. Внешнее магнитное поле направлено параллельно оси z.
Функционал энергии системы имеет вид:
(1)
$\begin{gathered} W = \sum\limits_{i = 1}^2 {\int\limits_{{{V}_{i}}} {dV\left\{ {{{E}_{{{\text{cub}},\,i}}} + {{E}_{{{\text{u}},\,i}}} + {{E}_{{{\text{H}},\,\,i}}} + {{E}_{{{\text{d}},\,i}}} + {{E}_{{{\text{ex,}}\,i}}}} \right\}} } - \\ - \,\,\int\limits_S {{{E}_{{{\text{int}}}}}dS} . \\ \end{gathered} $Он включает в себя энергию кубической анизотропии ${{E}_{{{\text{cub}},\,i}}}$ = $\frac{{{{K}_{1}}}}{{M_{i}^{{\text{4}}}}}\{ {\mathbf{M}}_{{x,i}}^{2}{\mathbf{M}}_{{y,i}}^{2}$ + ${\mathbf{M}}_{{x.i}}^{2}{\mathbf{M}}_{{z.i}}^{2} + {\mathbf{M}}_{{z,i}}^{2}{\mathbf{M}}_{{y,i}}^{2}\} ,$ одноосной магнитной анизотропии ${{E}_{{{\text{u}},\,i}}} = \frac{{{{K}_{{{\text{u}},\,i}}}}}{{M_{i}^{2}}}{\mathbf{M}}_{{z,i}}^{2},$ энергию Зеемана ${{E}_{{{\text{H}},\,i}}} = - {{{\mathbf{M}}}_{i}}{\mathbf{H}},$ энергию дипольного взаимодействия ${{E}_{{{\text{d}},\,i}}} = - \frac{1}{2}{{{\mathbf{M}}}_{i}}{{{\mathbf{H}}}^{{({\text{m}})}}},$ энергию обменного взаимодействия ${{E}_{{{\text{ex}},\,i}}}$ = $\frac{{{{\alpha }_{i}}}}{{2{{M}_{i}}^{2}}}\left[ {{{{\left( {\frac{{\partial {{{\mathbf{M}}}_{i}}}}{{\partial x}}} \right)}}^{2}}} \right.$ + + $\left. {{{{\left( {\frac{{\partial {{{\mathbf{M}}}_{i}}}}{{\partial y}}} \right)}}^{2}} + {{{\left( {\frac{{\partial {{{\mathbf{M}}}_{i}}}}{{\partial z}}} \right)}}^{2}}} \right],$ энергию межслойного обменного взаимодействия ${{E}_{{{\text{int}}}}} = \frac{J}{{{{M}_{1}}{{M}_{2}}}}{{{\mathbf{M}}}_{1}}{{{\mathbf{M}}}_{2}}.$ Здесь K1– первая константа кубической анизотропии, Ku, i – константы одноосной анизотропии слоев, Mi – намагниченность насыщения слоев, H – внешнее магнитное поле, H(m) – поле магнитного дипольного взаимодействия, ${{\alpha }_{i}}$ – константы обменного взаимодействия, J – константа межслойного обменного взаимодействия.
МЕТОДИКА РАСЧЕТА
Задачу нахождения равновесного состояния решали численно. Расчеты проводили в пакете программ трехмерного моделирования OOMMF [14] с дискретизацией на прямоугольной сетке с шагом 5 нм по координатам x и y и 3 нм по координате z. Расчет выполнен для двухслойной пленки, параметры которой характерны для пленки феррита-граната: M1 ≈ 30 Гс, M2 ≈ 70 Гс, α ≈ 107 эрг/см, Ku, 1 ≈ 2 × 104 эрг/см3, Ku, 2 ≈ –7 × × 104 эрг/см3, J = 1 см–1. Константы кубической анизотропии варьировали от –7 × 104 до 7 × × 104 эрг/см3. Исследуемые образцы представляли собой прямоугольные наностолбики, их размеры варьировали в широких пределах. Для иллюстрации были выбраны наиболее характерные образцы с поперечными размерами 200 × 200 нм и толщиной 120 нм.
Для неоднородного распределения намагниченности величину вектора электрической поляризации P вычисляли по формуле [15]
(2)
${\mathbf{P}} = \gamma {{\chi }_{{\text{e}}}}\left[ {\left( {{\mathbf{M}}\nabla } \right){\mathbf{M}} - {\mathbf{M}}\left( {\nabla {\mathbf{M}}} \right)} \right],$(3)
$\left\langle {\mathbf{P}} \right\rangle = \frac{1}{V}\int\limits_V {{\mathbf{P}}\left( {x,y,z} \right)dxdydz} .$Кроме того, для исследования зависимости поляризации от координаты z, аналогично вычисляли поляризацию, усредненную по объему ячейки ${{\left\langle {{{P}_{z}}} \right\rangle }_{S}},$ чьи поперечные размеры равны поперечным размерам пленки, а высота равна 3 нм, что соответствует величине дискретизации по оси z.
ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ
Для вихревого распределения намагниченности компоненты средней поляризации образца, лежащие в плоскости пленки, равны нулю, поскольку такое распределение намагниченности порождает радиальное распределение поляризации. Поэтому далее мы исследуем только перпендикулярную плоскости пленки компоненту поляризации $\left\langle {{{P}_{z}}} \right\rangle .$ Сравним график изменения средней поляризации при перемагничивании двухслойной пленки, обладающей только одноосной анизотропией разных знаков с графиками изменения средней поляризации при перемагничивании пленок, обладающих наряду с комбинированной одноосной разных знаков и кубической анизотропией. Константа кубической анизотропии одинакова в обоих слоях, но имеет положительное (рис. 1) и отрицательное значение (рис. 2). Слева от графиков указаны величины кубической анизотропии. Цифрами на графиках отмечены рассматриваемые точки, в которых далее будет исследовано распределение намагниченности, а также усредненной по объему ячейки поляризации. Перемагничивание происходит из состояния насыщения вдоль оси z до состояния насыщения против оси z, а затем из состояния насыщения против оси z к состоянию насыщения вдоль оси z.
На первом рисунке видно, что для положительной кубической анизотропии при увеличении постоянной анизотропии максимумы кривых средней поляризации смещаются в область низких полей. Величина максимумов становится больше, также и локальные минимумы, расположенные вблизи нулевого поля, возрастают и, соответственно, гистерезис практически исчезает.

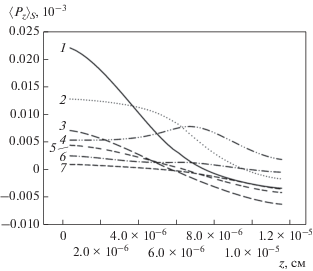

На рис. 3а показано распределение намагниченности, а на рис. 4 (кривая 1) приведена усредненная по объему ячейки поляризация по толщине пленки, обладающей только одноосной анизотропией, для магнитного поля Hz = 1760 Э (точка 1 на рис. 1). Видно, что вихрь намагниченности в данном случае еще не сформировался. Величина усредненной поляризации плавно убывает между нижней и верхней границами пленки. Сравним это с распределением намагниченности и усредненной по объему ячейки поляризации для пленки, обладающей комбинированной одноосной и кубической анизотропией 4 × 104 эрг/см3 для поля Hz = 500 Э (точка 2 на рис. 1). В данном случае вихрь на нижней границе пленки уже практически сформировался (см. рис. 3б). На верхней границе намагниченность все еще направлена вдоль оси z. Основной вклад в величину поляризации, как видно на рис. 4, кривая 2, вносит нижний слой. Поляризация вблизи нижней границы пленки практически не меняется, а затем плавно снижается.
Рассмотрим теперь изменение поляризации и намагниченности образца, в котором отсутствует кубическая анизотропия вблизи минимума ${{\bar {P}}_{z}}$ в точке 3. С уменьшением насыщающего поля средняя поляризация начинает убывать. При этом вектор намагниченности отклоняется внутрь образца.
При достижении поля –277 Э (точка 3 на рис. 1) средняя поляризация оказывается отрицательной. Это соответствует состоянию, когда намагниченность большей части подслоя с анизотропией “легкая плоскость” уже развернулась по полю, но в центре ядра вихря все еще присутствует намагниченность, ориентированная преимущественно вдоль оси z (см. рис. 3в). При этом усредненная по объему ячейки поляризация становится близкой к нулю в нижнем слое и отрицательной в верхнем слое пленки (см. рис. 4, кривая 7). Это и приводит к резкому уменьшению средней поляризации.
Для образца с комбинированной кубической и одноосной анизотропией вблизи нулевого поля средняя поляризация также имеет локальный минимум в поле –126 Э (см. точку 4 на рис. 1). В этом случае усредненная по слоям поляризация имеет максимум в центре образца. Соответствующее распределение намагниченности в центре образца и на его границах представлено на рис. 3г. На нижней границе образца намагниченность, за исключением ядра вихря, уже лежит в плоскости (x, y). На верхней границе, хотя вихревая структура уже начинает образовываться, намагниченность все еще ориентирована против поля. А в середине образца, где и наблюдается максимум поляризации (кривая 4 на рис. 4), намагниченность постепенно разворачивается по полю, хотя в ядре вихря все еще остается намагниченность, ориентированная против направления поля. Затем, с уменьшением поля, намагниченность верхнего слоя также разворачивается и происходит перемагничивание образца.
Для пленок, обладающих кубической анизотропией с отрицательной константой, напротив, при увеличении модуля постоянной кубической анизотропии максимумы кривых средней поляризации смещаются в область высоких полей, а величина максимумов уменьшается (рис. 2). С уменьшением константы кубической анизотропии также обнаруживается отличие в поведении средней поляризации вблизи нулевого поля: вначале наблюдается рост средней поляризации, а затем ее быстрое уменьшение.

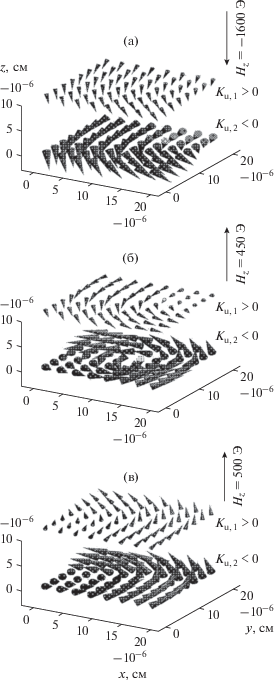

Рассмотрим изменение в распределении намагниченности и усредненной по объему ячейки поляризации при перемагничивании пленки из состояния насыщения против оси z к состоянию насыщения вдоль оси z. Когда средняя поляризация достигает своего минимума в точке 1 на рис. 2, что соответствует магнитному полю –1600 Э, вихревое распределение намагниченности не успевает сформироваться (см. рис. 5а). При этом положительная поляризация в нижнем слое и отрицательная в верхнем оказываются практически равны (кривая 3 на рис. 4). Затем, уже в положительном поле, наблюдается рост $\left\langle {{{P}_{z}}} \right\rangle $ вплоть до поля 450 Э (точка 2 на рис. 2). При этом происходит формирование вихря в обоих слоях пленки и намагниченность остается развернутой против поля, везде, за исключением периферии нижнего слоя пленки (см. рис. 5б), поэтому поляризация пленки оказывается преимущественно положительной (кривая 6 на рис. 4). При дальнейшем увеличении магнитного поля происходит уменьшение $\left\langle {{{P}_{z}}} \right\rangle $ вблизи поля 500 Э (точка 3 на рис. 2), связанное с разворотом намагниченности по полю (см. рис. 5в) и частичной компенсацией положительной поляризации нижнего слоя и отрицательной верхнего (кривая 5 на рис. 4). Распределение намагниченности и поляризации при максимальных значениях средней поляризации аналогично распределениям для пленок, обладающих только одноосной анизотропией.
ЗАКЛЮЧЕНИЕ
Численно исследовано распределение намагниченности и средней электрической поляризации в двухслойных наноразмерных ферромагнитных пленках с комбинированной кубической и одноосной анизотропией.
Для положительной кубической анизотропии при увеличении константы анизотропии максимумы кривых средней поляризации смещаются в область низких полей, а величина ее максимумов становится больше. Это объясняется тем, что в нижнем слое пленки успевает сформироваться магнитный вихрь, тогда как в пленке, обладающей только одноосной анизотропией, вблизи максимума намагниченность в обоих слоях остается развернутой вдоль направления поля.
Для пленки, обладающей только одноосной анизотропией типа “легкая плоскость” и “легкая ось” слоев, в точках минимума зависимости от внешнего поля средняя поляризации оказывается отрицательной. Это соответствует состоянию, когда намагниченность большей части подслоя с анизотропией “легкая плоскость” уже развернулась по полю, но в центре ядра вихря все еще присутствует намагниченность, ориентированная преимущественно против поля.
Для пленок, обладающих кубической анизотропией с отрицательной постоянной, напротив, при увеличении модуля константы кубической анизотропии максимумы кривых средней поляризации смещаются в область высоких полей, а величина максимумов уменьшается. При этом распределения намагниченности и поляризации при максимальных значениях средней поляризации аналогичны распределениям для пленок, обладающих только одноосной анизотропией.
С уменьшением константы кубической анизотропии также обнаруживается отличие в поведении средней поляризации вблизи нулевого поля: вначале наблюдается рост средней поляризации, а затем ее быстрое уменьшение. При росте средней поляризации вблизи нулевого поля происходит формирование вихря в обоих слоях пленки и намагниченность остается развернутой против поля, везде, за исключением периферии нижнего слоя пленки, поэтому поляризация пленки оказывается преимущественно положительной. При дальнейшем увеличении магнитного поля происходит уменьшение средней поляризации, связанное с разворотом намагниченности по полю и частичной компенсацией положительной поляризации нижнего слоя и отрицательной верхнего.
Таким образом, в зависимости от знака константы кубической анизотропии, характер зависимостей $\left\langle {{{P}_{z}}} \right\rangle $ от поля будет значительно отличаться: при положительной константе анизотропии происходит смещение максимума $\left\langle {{{P}_{z}}} \right\rangle $ в область высоких полей и его уменьшение тем большее, чем больше константа кубической анизотропии.
Список литературы
Prokaznikova A.V., Paporkov V.A. Study of the magneto-optical properties of structures on curved surfaces for creating memory elements on magnetic vortices // Russian Microelectronics. 2020. V. 49. № 5. P. 358–371.
Пятаков А.П., Сергеев А.С., Николаева Е.П., Косых Т.Б., Николаев А.В., Звездин К.А., Звездин А.К. Микромагнетизм и топологические дефекты в магнитоэлектрических средах // УФН. 2015. Т. 185. № 10. С. 1077–1088.
Matsukura F., Tokura Y., Ohno H. Control of magnetism by electric fields // Nat. Nanotechnol. 2015. V. 10. № 3. P. 209–220.
Karpov P. I., Mukhin S. I. Polarizability of electrically induced magnetic vortex plasma // Phys. Rev. B. 2017. V. 95. P. 195136-1–195136-16.
Барьяхтар В.Г., Львов В.А., Яблонский Д.А. Теория неоднородного магнитоэлектрического эффекта // Письма в ЖЭТФ. 1983. Т. 37. № 12. С. 565–567.
Vila L., Darques M., Encinas A., Ebels U., George J.M., Faini G., Thiaville A., Piraux L. Magnetic vortices in nanowires with transverse easy axis // Phys. Rev. B. 2009. V. 79. P. 172410-1–172410-4.
Goiriena-Goikoetxea M., Guslienko K.Y., Roucod M., Oruee I., Berganzaf E., Jaafarf M., Asenjof A., Fernández-Gubieda M.L., Fernández Barquíng L., García-Arribasa A. Magnetization reversal in circular vortex dots of small radius// Nanoscale 2017. V. 9. P. 11269–11278.
Metlov K.L. Equilibrium large vortex state in ferromagnetic disks // J. Appl. Phys. 2013. V. 113. P. 223905-1–223905-5.
Metlov K.L. Simple analytical description for the cross-tie domain wall structure // Applied Physics Letters 2001. V. 79. P. 2609–2611.
Meshkov G.A., Pyatakov A.P., Belanovsky A.D., Zvezdin K.A., Logginov A.S. Writing vortex memory bits using electric field // J. Magn. Soc. Jpn. 2012. V. 36. P. 46–48.
Шульга Н.В., Дорошенко Р.А. Неоднородный магнитоэлектрический эффект в наноразмерной ферромагнитной пленке с поверхностной анизотропией // ФММ. 2019. Т. 120. № 7. С. 695–701.
Shul’ga N.V., Doroshenko R.A. Electric polarization in two-layer bounded ferromagnetic film // J. Magn. Magn. Mater. 2019. V. 471. P. 304–309.
Шульга Н.В., Дорошенко Р.А. Гистерезис электрической поляризации в двухслойной ферромагнитной пленке при вихревом распределении намагниченности // ФММ. 2020. Т. 121. № 6. С. 583–588.
Donahue M.J., Porter D.G. OOMMF User’s Guide. Version 1.0 NISTIR 6376. National institute of standards and technology. Gaithersburg, MD. 1999.
Mostovoy M. Ferroelectricity in spiral magnets // Phys. Rev. Lett. 2006. V. 96. № 6. P. 067601-1–067601-4.
