Физика Земли, 2021, № 3, стр. 63-81
Параметры источников роя микросейсмических событий, инициированных взрывом на Коробковском железорудном месторождении
А. Н. Беседина 1, *, С. Б. Кишкина 1, Г. Г. Кочарян 1
1 Институт динамики геосфер им. М.А. Садовского РАН
г. Москва, Россия
* E-mail: besedina.a@gmail.com
Поступила в редакцию 14.09.2020
После доработки 02.11.2020
Принята к публикации 09.12.2020
Аннотация
Несмотря на большое количество исследований, остается открытым вопрос, насколько изучение параметров слабой сейсмичности помогает в интерпретации данных, полученных при средних и сильных землетрясениях. В данной работе проведен анализ сейсмических событий, инициированных взрывами в шахте на Коробковском железорудном месторождении Курской магнитной аномалии (центральная часть Восточно-Европейской платформы). Район исследований характеризуется превышением горизонтальных напряжений над вертикальными и декларируется как потенциально удароопасный массив, хотя горных ударов при проведении горных работ пока не наблюдалось. Для анализа использовались данные сейсмической сети из четырех однокомпонентных горизонтальных акселерометров, установленных в шахте. После обнаружения и локации слабых сейсмических событий с помощью аппроксимации модельным спектром Брюна была проведена оценка параметров источника. Было обнаружено, что источники зарегистрированных сейсмических событий плотно сгруппированы в пространстве вблизи ближайшей взрывной камеры, и большинство находится внутри области с уровнем динамических деформаций от взрывов более 10–6. Рассчитанные значения моментной магнитуды варьируются от –2.7 до –1.4. Сброс напряжения составил от 0.002 до 0.25 МПа при значениях кажущегося напряжения от 0.0003 до 0.017 МПа. Приведенная сейсмическая энергия ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}$ возрастает от 10–8 до 10–7 Дж/(Н ⋅ м) при изменении сейсмического момента от 1.5 × 105 до 1.5 × 106 Н ⋅ м. В диапазоне моментов от 106 до 107 Н ⋅ м такой тенденции не отмечено. Мы полагаем, что этот эффект может быть связан с уменьшением модуля сдвига породы при увеличении размера события. Рассчитанные значения приведенной энергии и скорости распространения разрыва свидетельствуют о том, что промышленный взрыв, вероятно, инициировал серию микроземлетрясений с низкой излучательной эффективностью.
ВВЕДЕНИЕ
Около 40% всех ощущаемых землетрясений, в той или иной мере обусловленных человеческой деятельностью, связаны с извлечением твердых полезных ископаемых, а еще 15% – с добычей нефти и газа [Foulger et al., 2018]. В результате существенного увеличения плотности и качества инструментальных наблюдений на сегодняшний день in situ регистрируется множество сейсмических событий, вплоть до столь малых магнитуд, как ${{M}_{w}} = - 4.1$ [Kwiatek et al., 2011]. Параметры микро- и наносейсмичности изучаются во многих исследованиях, связанных, прежде всего, с горными работами [Gibowicz, Kijko, 1994; Oye et al., 2005; Yamada et al., 2007; Wesseloo, 2018; Ma et al., 2018; и др.].
Исследования, проведенные в горных массивах с разным напряженным состоянием и тектонической обстановкой, показали, что можно обнаружить два типа сейсмического отклика на проведение горных работ [Кочарян и др., 2018; De Santis et al., 2020]. К первому относятся микрособытия, непосредственно вызванные добычей. Их источники по пространственным и временным параметрам приурочены непосредственно к фронту ведения горнопроходческих работ. Расположение очагов этих событий отмечает либо зоны концентрации напряжений, либо, напротив, разгруженные области массива [Gibowicz, Kijko, 1994; Urbancic, Trifu, 2000; Young et al., 2004; Orlecka-Sikora et al., 2012]. Второй тип – инициированные подвижки по существующим тектоническим нарушениям [Кочарян и др., 2018; Lu et al., 2018; 2019; Sainoki, 2013]. Такие события могут быть удалены от места проведения работ на несколько километров, могут происходить с задержкой по времени по отношению к производству взрывов. Именно крупные динамические подвижки по разломам – события второго типа – приносят наибольший ущерб [Ловчиков, 2013; Lu et al., 2018].
Анализ очаговых параметров землетрясений, инициированных горными работами, обычно проводится на основе подходов, развитых в “большой” сейсмологии и дает довольно много дополнительной информации для изучения масштабного эффекта землетрясений [McGarr, 1999; Kanamori, Heaton, 2000; Boettcher et al., 2009; Kwiatek et al., 2011]. При этом остается открытым вопрос, насколько изучение параметров слабой сейсмичности помогает интерпретировать данные, получаемые при регистрации средних и крупных коровых землетрясений. В рамках предположения о том, что процесс разрыва самоподобен [Aki, 1967], такие параметры очага, как приведенная сейсмическая энергия $e = \frac{{{{E}_{s}}}}{{{{M}_{0}}}}$ (${{E}_{s}}$ – энергия, излученная при землетрясении, ${{M}_{0}}$ – сейсмический момент) и кажущееся напряжение ${{\sigma }_{a}}$, должны быть одинаковы для землетрясений любого размера. Хотя исследованиями закономерностей сейсмического масштабирования занимались и занимаются многие исследовательские группы, геофизическое сообщество пока не пришло к единому мнению [Walter et al., 2006]. Если в одних случаях авторы подтверждают гипотезу самоподобия и постоянства кажущихся напряжений [Kanamori, Anderson, 1975; McGarr, 1999; Ide et al., 2003; Baltay et al., 2010; и др.], то другие исследования, напротив, свидетельствуют в пользу зависимости величины приведенной сейсмической энергии от размера землетрясения [Abercrombie, 1995; Kwiatek et al., 2011; Кочарян и др., 2016; и др.]. В любом случае, наблюдается очень большой разброс в рассчитываемых величинах $e$. Так, например, в работе [Кочарян и др., 2016] был проанализирован большой объем наблюдательных данных – более 1500 событий в диапазоне моментных магнитуд от ${{M}_{w}}$ = –3.5 до ${{M}_{w}}$ = 9.2. Анализ был ограничен землетрясениями, очаг которых располагался на глубине не более 50 км. Были привлечены только надежные оценки сейсмического момента и излученной энергии, а при анализе очаговых параметров землетрясений малых магнитуд либо использовались данные, полученные с использованием высокочастотной регистрирующей аппаратуры, либо проводилась коррекция результатов по методу, предложенному [Ide, Beroza, 2001]. Анализ составленной базы данных показал, что при изменении сейсмического момента на 19 порядков – в диапазоне от 103 до 1022 Н ⋅ м – подавляющее большинство значений параметра $e$ лежит в диапазоне $e$ ~ 10–6–10–3, а среднее значение составляет $e$ = 2.82 × 105. При рассмотрении всего комплекса данных явной зависимости отношения от масштаба землетрясения не обнаруживается: дисперсия очень велика и вариации приведенной энергии при одном и том же значении сейсмического момента превышает 3 порядка. Однако, судя по данным [Кочарян и др., 2016], средняя приведенная энергия неодинакова в разных диапазонах магнитуд. Многими авторами отмечается, что для каждого отдельного подмножества данных, особенно для слабых землетрясений, часто наблюдаются очевидные отклонения от пропорциональной связи сейсмической энергии и сейсмического момента [Walter et al., 2006]. И если авторы ряда исследований последовательностей слабых природных землетрясений склоняются к соотношению ${{E}_{s}}\sim {{M}_{0}}$ [Ide, Beroza, 2001; Matsuzawa et al., 2004], то для рядов наблюдений индуцированной сейсмичности наклон регрессионных зависимостей ${{E}_{s}}({{M}_{0}})$ иногда сильно отличается от единицы [Маловичко, Маловичко, 2010; Gibowicz et al., 1991]. Это может означать, что разломная зона или участок массива, к которым приурочено расположение очагов группы слабых землетрясений, определяют свои закономерности масштабирования, определяемые местными условиями [Walter et al., 2006; Беседина и др., 2015; Кочарян, 2016]. При этом совместное рассмотрение большого количества рядов данных, относящихся к разным участкам, создает видимость постоянства величины средней приведенной энергии [Walter et al.; 2006; Kwiatek et al., 2011; Кочарян и др., 2016].
Физические причины вариации эффективности излучения сейсмических колебаний с ростом размера землетрясения до сих пор обсуждаются. Среди них рассматриваются зависимость модуля деформации массива горных пород и жесткости нарушений сплошности от масштаба [Беседина и др., 2013]. Помимо этого, можно выделить также два фактора, приводящих к возникновению зависимости излучательной эффективности сейсмического источника от масштаба события и не связанных с физикой очага. Во-первых, это эффект влияния ограниченной частотной характеристики регистрирующей аппаратуры [Ide, Beroza, 2001]. При использовании недостаточно высокочастотной аппаратуры этот эффект оказывается весьма значительным для событий малой энергии. Второй эффект связан с поглощением и рассеянием высоких частот при распространении колебаний. Для слабых событий наблюдается недооценка рассчитанной сейсмической энергии, быстро увеличивающаяся с ростом расстояния [Беседина и др., 2013].
Несмотря на большое количество данных, до настоящего момента нет единого мнения и о причинах большого разброса значений отношения ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}$. Хотя, как правило, величина приведенной излученной энергии для индуцированных землетрясений лежит в диапазоне, характерном для “нормальных” природных землетрясений ${{10}^{{ - 6}}} < e < {{10}^{{ - 4}}}$, в некоторых случаях зарегистрированные величины попадают в диапазон ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}} < {{10}^{{ - 6}}}$, т.е. эффективность подвижки как источника сейсмических колебаний оказывается крайне низкой [Oye, 2005; Маловичко, Маловичко, 2010; Kwiatek et al., 2011]. Между тем ущерб, наносимый землетрясением, определяется именно величиной излученной энергии, так что важно изучать причины наблюдаемых эффектов.
В этом исследовании мы рассматриваем результаты инструментальных наблюдений слабых сейсмических событий, индуцированных взрывами, проводимыми при разработке месторождения очень прочных кварцитов (Коробковского железорудного месторождения) в тектонически стабильном районе Восточно-Европейской платформы. Особенностями обследуемого участка является наличие крупной разломной зоны и существенное превышение величины горизонтальных напряжений над вертикальными, несмотря на небольшую глубину выработки около 300 м от свободной поверхности. Работы проводятся с целью оценки геодинамической активности массива, в связи с планами разработки более глубоких горизонтов месторождения.
ДАННЫЕ И МЕТОДЫ
Коробковское железорудное месторождение
Коробковское железорудное месторождение сложено из 8 крутопадающих залежей железистых кварцитов длиной 380–3500 м и горизонтальной мощностью 50–1050 м [Адушкин и др., 2017б]. Согласно результатам измерений, горизонтальные напряжения на глубине 300 м от поверхности составляют 13–15 МПа, превышая примерно в 1.5 раза вертикальные [Адушкин и др., 2017б; Кочарян и др., 2018]. Существенное превышение величины горизонтальных напряжений над вертикальными стало основанием для того, чтобы надзорные органы объявили массив удароопасным, хотя до настоящего времени горных ударов здесь не наблюдалось. Поскольку для небольших глубин, на которых разрабатывается Коробковское месторождение, уровень напряжений достаточно высок, было решено организовать временные сейсмические наблюдения на участке, который считается наиболее опасным при проведении горных работ.
Разработка Коробковского железорудного месторождения ведется подземным способом. Средние значения физико-механических характеристик разрабатываемых кварцитов (плотность $\rho $, модуль Юнга $E$, коэффициент Пуассона ν, модуль сдвига $\mu $ и скорость распространения продольных и поперечных волн ${{C}_{\alpha }}$ и ${{C}_{\beta }}$ соответственно), отобранных в горных выработках Коробковского месторождения, приведены в табл. 1 по [Кочарян и др., 2018].
Таблица 1.
$\rho $, кг/м3 | $E$, ГПа | ν | $\mu $, ГПа | ${{C}_{\alpha }}$, м/с | ${{C}_{\beta }}$, м/с |
---|---|---|---|---|---|
3400–3700 | 0.65–1.16 | 0.13–0.33 | 29–48 | 4400–6300 | 2900–3600 |
На шахте применяется этажно-камерная система разработки. Камеры находятся на глубине 245–285 м от дневной поверхности. При подготовке взрывов участок породы шириной 10–15 м внутри камеры разбуривается рядами вертикальных скважин длиной 50–55 м и диаметром 105 мм. При каждом массовом взрыве с интервалом 30–50 с взрываются 3–4 камеры, расположенные на расстоянии около 1 км друг от друга. Применяется короткозамедленное взрывание. Суммарная масса ВВ в камере составляет, в среднем, 10–20 тонн. Внутри каждой камеры последовательно, через определенный интервал времени (~20 мс) взрываются группы скважин, составляющих одну ступень замедления массой 0.5–1.5 т ВВ.
Пример записи вертикальной скорости смещения грунта на свободной поверхности непосредственно над одной из камер показан на рис. 1. При этом взрыве суммарная масса ВВ в камере была 10.3 т, а максимальная масса ВВ в одной ступени замедления составляла 0.518 т. В начале взрыва интервалы замедления между ступенями составляли 20 мс, а в конце 500 мс, так что в конце записи легко выделяются волны от отдельных ступеней замедления. Длительность колебаний от взрыва одной ступени составляет около 200 мс. Суммарная длительность колебаний не превышает 5–6 с.
Величина максимальной массовой скорости (PGV) при короткозамедленном взрыве определяется суммарным весом заряда в группе замедления, расстоянием до взрыва, а на малых расстояниях еще и геометрией заряда. На достаточно большом удалении от взрыва для оценки воздействия на массив можно воспользоваться эмпирической зависимостью, построенной нами для короткозамедленных взрывов на шахте им. Губкина комбината КМАруда [Кочарян и др., 2019]:
где: ${{V}_{m}}$ – измеряется в мм/с; $R$ – эпицентральное расстояние в метрах, а максимальное количество ВВ в одной ступени $q$ – в кг.Зависимость величины PGV от приведенного расстояния приведена на рис. 2. Можно видеть, что на малых расстояниях, сопоставимых с длиной скважин, где сказывается геометрия заряда, величина PGV лежит заметно ниже соотношения (1).
Целью наблюдений, описываемых в настоящей статье, являлось изучение сеймоакустической реакции напряженного массива на воздействие промышленного взрыва. Для Коробковского месторождения это первый опыт многоканальной регистрации с помощью сейсмических станций, организованных по принципу малоапертурной группы. Предварительно в течение года проводились измерения с одной и двумя измерительными точками [Besedina et al., 2018; Besedina, Ostapchuk, 2018; Besedina, 2019].
Измерения проводились 06.07.2019 г. в течение 16 ч в период прекращения горных и строительно-монтажных работ, которые останавливаются примерно за 2 ч до проведения взрыва и возобновляются в полной мере через сутки. Параметры взрывов приведены в табл. 2.
Таблица 2.
№ взрыва | 1 | 2 | 3 | |
№ камеры | 1.1 | 1.2 | 2 | 3 |
Масса ВВ в камере Q, кг | 10 353 | 2081 | 5222 | 4838 |
Масса ВВ в ступени замедления q, кг | 1200 | 552 | 864 | 800 |
Число ступеней | 17 | 5 | 6 | 6 |
Продолжительность детонации, мс | 450 | 100 | 125 | 125 |
Расстояние до точки Т3(0,0), м | 310 | 100 | 4380 | 2500 |
Сейсмическая группа с апертурой ~130 м, состоящая из 4-х акселерометров Bruel&Kjaer 8306 (рабочая полоса частот 0.08 Гц–1 кГц), была установлена на глубине около 300 м от поверхности. Три датчика T1–T3 были установлены по профилю вдоль одного орта, четвертый датчик T4 располагался в соседнем орте (рис. 3). Акселерометры устанавливались на вертикальной стенке выработки. Регистрация велась на 14-разрядное АЦП E14-440 L-Card с частотой опроса 10 кГц. Чувствительность измерительного канала составляла 7.8 (мкм/с2)/отсчет. Дополнительно на отдельный канал велась запись временной метки для контроля частоты опроса АЦП.

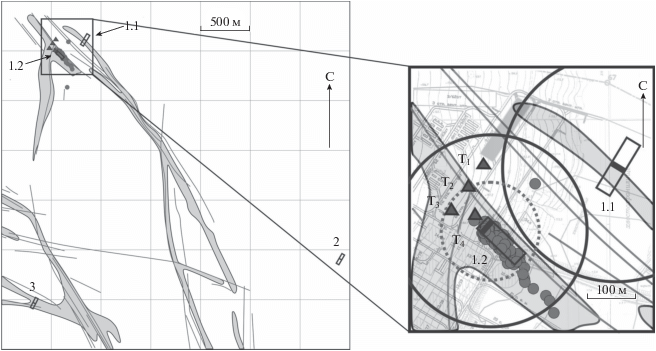

Расположение группы было выбрано в окрестности зоны смыкания Главной и Стретенской залежей [Адушкин и др., 2017б], которая характеризуется как зона тектонических нарушений общей мощностью около 100 м. В строении участка выделяются четыре зоны дробления с видимой мощностью 13, 34, 3 и 4 м.
Использовалась система координат с началом в точке расположения датчика Т3 и направлением оси ординат на север. Координаты измерительных точек в этой системе координат приведены в табл. А1 Приложения. Основные зоны разломов на участке показаны на рис. 3a, 3б.
Обработка данных и локация событий
За два часа до проведения взрывов было зарегистрировано три сейсмических события, которые представляли собой технологические взрывы малой мощности. Сразу после проведения короткозамедленных взрывов, в течение нескольких часов фиксировались волны от множества сейсмических событий разной магнитуды, вне всякого сомнения индуцированных взрывами. Предварительная обработка исходных рядов данных состояла в удалении низкочастотной компоненты и высокочастотных резонансных пиков с помощью полосового фильтра Баттерворта 2-го порядка в диапазоне частот 10 Гц–1 кГц. Обнаружение сигналов проводилось по каждому каналу отдельно. Стандартная методика детектирования сигналов STA/LTA показала много ложных срабатываний из-за постоянно присутствующих техногенных помех. Поэтому в работе использовалась методика выделения, отработанная ранее при проведении предварительных измерений при мониторинге поствзрывной активности в исследуемой области [Besedina et al., 2018]. С помощью быстрого преобразования Фурье в скользящем окне длительностью 0.05 с и перекрытием 0.025 с рассчитывались спектральные характеристики исследуемого временного интервала. Обнаружение событий производилось по превышению выбранным параметром порогового значения, в качестве которого была выбрана сумма спектров ускорения в скользящем окне в заданном диапазоне частот $\sum\nolimits_{{{f}_{1}}}^{{{f}_{2}}} {\left| {A(f)} \right|} $, где $A(f)$ – ускорение, рассчитанное в скользящем окне 0.05 с, a ${{f}_{1}}$ и ${{f}_{2}}$ – частоты, определяющие границы частотного диапазона при обнаружении сигнала. Для измерительных каналов Т1–Т3${{f}_{1}}$ = 10 Гц, ${{f}_{2}}$ = 1 кГц. На канале датчика Т4 присутствуют стационарные помехи на частотах 580–740 Гц, так что этот диапазон частот был исключен из анализа; обнаружение сигнала проводилось по параметру $\sum\nolimits_{{{f}_{1}}}^{{{f}_{3}}} {\left| {A(f)} \right|} + \sum\nolimits_{{{f}_{4}}}^{{{f}_{2}}} {\left| {A(f)} \right|} $, где ${{f}_{1}}$ = 10 Гц, ${{f}_{2}}$= 1 кГц, ${{f}_{3}}$ = 580 Гц, ${{f}_{4}}$ = 740 Гц.

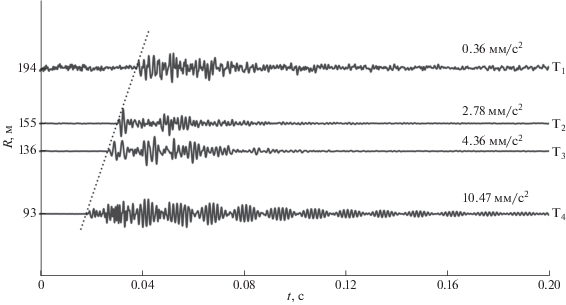

Для каждого обнаруженного сигнала определялось время прихода волны на станцию. Локация сейсмических событий проводилась с помощью метода засечек по 4 станциям. На рис. 4 в качестве примера показаны волновые формы одного из выделенных сигналов, зарегистрированных измерительными точками T1–T4. Пунктирная линия соответствует временам первых вступлений. В финальную выборку вошли 94 из 130 событий (рис. 3б) с эпицентральными расстояниями 25–400 м. Для остальных событий сильная зашумленность одного и/или более каналов не позволила провести локацию.
При локации событий было определено время в очаге, что позволило оценить скорость распространения продольных волн на участке измерений в предположении однородности среды ${{C}_{\alpha }} = 5570 \pm 630$ м/с. С учетом коэффициента Пуассона $\nu = 0.27$ была рассчитана скорость распространения поперечных волн, которая составила ${{C}_{\beta }} = 3130 \pm 630$ м/c. Полученные значения скоростей ${{C}_{\alpha }}$ и ${{C}_{\beta }}$ находятся в хорошем соответствии со значениями, полученными при оценке свойств отобранных образцов (табл. 1).
Определение парамеров источника

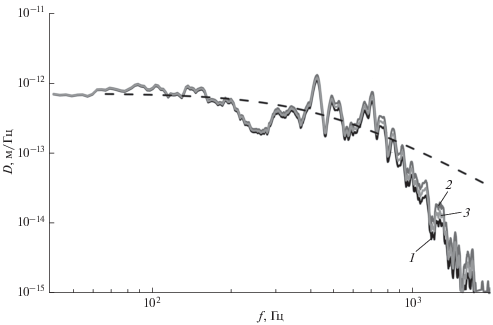

Оценка очаговых параметров источника проводилась по результатам анализа параметров низкочастотной области спектра сейсмических колебаний. Для оценки величины скалярного сейсмического момента использовалось соотношение [Кейлис-Борок, 1957] в модификации [Gibowicz, Kijko, 1994]
где: ρ – плотность массива (при расчетах $\rho = 3400\,\,{{{\text{кг}}} \mathord{\left/ {\vphantom {{{\text{кг}}} {{{{\text{м}}}^{{\text{3}}}}}}} \right. \kern-0em} {{{{\text{м}}}^{{\text{3}}}}}}$); С – скорость распространения волн; R – расстояние от источника до точки наблюдения; Ω0 – амплитуда “полки” в низкочастотной части спектра смещения, которая оценивается при помощи аппроксимации зарегистрированного спектра одним из модельных; ${{F}_{c}}$ – коэффициент, учитывающий направленность излучения; ${{R}_{c}}$ – коэффициент, определяемый углом выхода луча на свободную поверхность; ${{S}_{c}}$ – станционная поправка. Для большинства событий на малых эпицентральных расстояниях объемные волны не разделяются, поэтому расчет очаговых параметров проводился по всей волновой записи сейсмического сигнала. Как отмечено в работе [Gibowicz, Kijko, 1994], если механизм источника не определен, оценку сейсмического момента можно производить по среднеквадратичному значению коэффициента, учитывающего направленность излучения, рассчитанному исходя из сферичной формы источника, используя значения ${{F}_{\alpha }}$= 0.52 и ${{F}_{\beta }}$ = 0.63 [Boore, Boatwright, 1984]. Следуя [Gibowicz, Kijko, 1994], можно пренебречь станционной поправкой и коэффициентом, который учитывает угол выхода луча на свободную поверхность (${{R}_{c}}$ = 1), для датчиков, расположенных в подземных выработках.Для аппроксимации низкочастотной части спектра смещения мы использовали модель Дж. Брюна [Brune, 1970], которая описывает характеристики сигнала, излучаемого при внезапном высвобождении сдвигового напряжения на круговой поверхности в упругом изотропном пространстве. Для этой модели спектр смещения описывается функцией:
(3)
$\Omega (f) = \frac{{{{\Omega }_{0}}}}{{1 + {{{{f}^{2}}} \mathord{\left/ {\vphantom {{{{f}^{2}}} {f_{0}^{2}}}} \right. \kern-0em} {f_{0}^{2}}}}},$Расчет излученной сейсмической энергии проводился путем интегрирования спектра скорости [Gibowicz, Kijko, 1994]:
(5)
${{E}_{S}} = 4\pi \rho C{{\left\langle {{{F}_{c}}} \right\rangle }^{2}}\frac{{\sum\limits_n {{{J}_{{{{c}_{n}}}}}R_{n}^{2}} }}{{\sum {F_{{{{c}_{n}}}}^{2}} }},$(6)
${{J}_{n}} = 3 \times 2\int\limits_{{{f}_{1}}}^{{{f}_{2}}} {{{{\left| {V(f)} \right|}}^{2}}} df,$При расчете излученной энергии использовались значения потока $J$ с учетом потерь энергии за счет ограниченного частотного диапазона измерительной аппаратуры. Как показано в работе [Ide, Beroza, 2001], в тех случаях, когда полоса регистрации обрезана сверху частотой ${{f}_{M}}$, отношение зарегистрированной энергии ${{E}_{{reg}}}$ к излученной Es определяется выражением
(8)
$\begin{gathered} R = \frac{{{{E}_{{reg}}}}}{{{{E}_{s}}}} = \\ = \frac{2}{\pi }\left[ {{\text{arctg}}({{{{f}_{M}}} \mathord{\left/ {\vphantom {{{{f}_{M}}} {{{f}_{0}}}}} \right. \kern-0em} {{{f}_{0}}}}) - {{({{{{f}_{M}}} \mathord{\left/ {\vphantom {{{{f}_{M}}} {{{f}_{0}}}}} \right. \kern-0em} {{{f}_{0}}}})} \mathord{\left/ {\vphantom {{({{{{f}_{M}}} \mathord{\left/ {\vphantom {{{{f}_{M}}} {{{f}_{0}}}}} \right. \kern-0em} {{{f}_{0}}}})} {{{{(1 + {{{{f}_{M}}} \mathord{\left/ {\vphantom {{{{f}_{M}}} {{{f}_{0}}}}} \right. \kern-0em} {{{f}_{0}}}})}}^{2}}}}} \right. \kern-0em} {{{{(1 + {{{{f}_{M}}} \mathord{\left/ {\vphantom {{{{f}_{M}}} {{{f}_{0}}}}} \right. \kern-0em} {{{f}_{0}}}})}}^{2}}}}} \right], \\ \end{gathered} $Для оценки величины сброса напряжения в массиве использовалось соотношение для модели кругового разлома R. Madariaga [Madariaga, 1976]:
(9)
$\Delta \sigma = \frac{7}{{16}}{{M}_{0}}{{\left( {\frac{{2\pi {{f}_{0}}}}{{K{{C}_{\beta }}}}} \right)}^{3}},$Кажущееся напряжение оценивалось по обычному соотношению:
где модуль сдвига среды $\mu \approx 33$ ГПа.Исследования по определению добротности исследуемой области ранее не проводились. Опираясь на данные [Oye et al., 2005], где для рудного месторождения наилучшая сходимость с модельным решением была получена для значения Q = 350, нами были рассмотрены две модели среды с добротностью $Q$ равной 200 и 400 путем введения множителя $\exp \left( { - \frac{{\pi Rf}}{{QC}}} \right)$. На рис. 5 представлены спектры смещения для среды с учетом добротности $Q$ = 200 и $Q$ = 400 и среды без затухания. Эффекты введения затухания видны только на высоких частотах, поэтому далее все расчеты проведены для модели среды без учета затухания.
РЕЗУЛЬТАТЫ

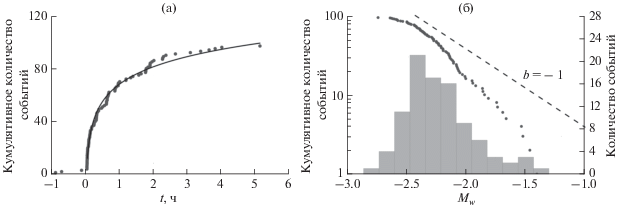

Кумулятивное число зарегистрированных событий в зависимости от времени после взрыва показано на рис. 6а. Три события, которые были зарегистрированы до проведения короткозамедленных взрывов, были удалены из рассмотрения и не входили в последующий анализ, поскольку, как отмечалось выше, они представляли собой технологические взрывы малой мощности.
После проведения взрывов наблюдался резкий всплеск сейсмической активности. Количество событий, индуцированных за первые 10–15 с после прохождения сейсмических волн от взрыва, неизвестно, поскольку они происходят на фоне колебаний взрыва. Нарастание кумулятивного числа событий со временем хорошо аппроксимируется логарифмической зависимостью
с коэффициентом детерминации 0.99, где ${{t}_{0}}$ = = 0.037 ч – время, через которое были выделены первые сейсмические события после подрывов в камерах шахты (рис. 6а). Зависимость кумулятивного числа событий от магнитуды${{M}_{w}}$ и плотность вероятности распределения количества событий по магнитуде показаны на рис. 6б. Большинство событий зарегистрированы в диапазоне магнитуд от –2.5 до –2.0. Как видно, наблюдается резкий спад количества событий с магнитудами больше –2.0.На рис. 7 приведена зависимость магнитуд зарегистрированных событий от расстояния. Линия определяет приблизительный порог чувствительности сейсмической группы. Это означает, что все зарегистрированные события были инициированы, в основном, взрывом в камере 1.2 и, возможно, в камере 1.1. Динамические деформации от взрывов в камерах №№ 2 и 3 были значительно меньше по амплитуде (рис. 8).

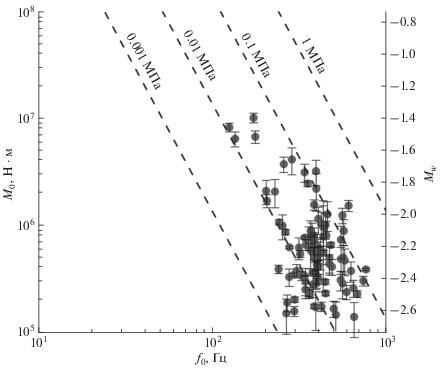

Для модели ω2 проведена оценка моментных магнитуд ${{M}_{w}}$ выделенных событий в диапазоне от –2.7 до –1.4 с угловой частотой от 120 до 760 Гц. Полученные значения магнитуд и угловых частот соответствуют, согласно модели в работе [Madariaga, 1976], радиусам очага в первые метры. Величина сброса напряжения варьируется от 0.002 до 0.25 MПa (рис. 9). Величина рассчитанной сейсмической энергии варьируется от 10–3 до 1 Дж при изменении сейсмического момента примерно на два порядка от 105 до 107 Н ⋅ м, что соответствует вариации кажущегося напряжения от 0.0003 до 0.017 MПa (рис. 10a). Несмотря на значительный разброс, можно отметить близкий к линейному тренд роста средней величины приведенной энергии ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}$ примерно на порядок в диапазоне изменения момента от 1.5 × 105 до 1.5 × 106 Н ⋅ м (рис. 10б). При этом в диапазоне ${{M}_{0}}$ (106–107) такой тенденции не отмечено.

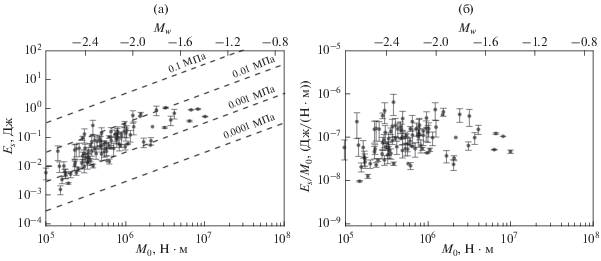

Отношение кажущегося напряжения ${{\sigma }_{a}}$ к величине сброса напряжения $\Delta \sigma $ можно использовать для оценки скорости распространения разрыва ${{V}_{r}}$ через параметр излучательной эффективности [Husseini, 1977].
(12)
${{\eta }_{R}} = \frac{{{{E}_{s}}}}{{{{E}_{s}} + {{E}_{G}}}} = 2\frac{{{{\sigma }_{a}}}}{{\Delta \sigma }},$(13)
${{\eta }_{R}} = 1 - \frac{{1 - {{{{V}_{r}}} \mathord{\left/ {\vphantom {{{{V}_{r}}} {{{C}_{R}}}}} \right. \kern-0em} {{{C}_{R}}}}}}{{\sqrt {1 - {{{{V}_{r}}} \mathord{\left/ {\vphantom {{{{V}_{r}}} {{{C}_{\beta }}}}} \right. \kern-0em} {{{C}_{\beta }}}}} }}$(14)
${{\eta }_{R}} = 1 - \sqrt {\frac{{1 - {{{{V}_{r}}} \mathord{\left/ {\vphantom {{{{V}_{r}}} {{{C}_{\beta }}}}} \right. \kern-0em} {{{C}_{\beta }}}}}}{{1 + {{{{V}_{r}}} \mathord{\left/ {\vphantom {{{{V}_{r}}} {{{C}_{\beta }}}}} \right. \kern-0em} {{{C}_{\beta }}}}}}} $Мониторинг динамических перемещений по тектоническим трещинам, проведенный на том же участке, не выявил значимых остаточных смещений, инициируемых взрывами. Методика и результаты этих измерений приведены в работах [Адушкин и др., 2017а; Кочарян и др., 2019]. Величина относительного смещения берегов трещины после прохождения сейсмических колебаний от взрыва невелика и составляет от единиц до 10–20 мкм.
ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

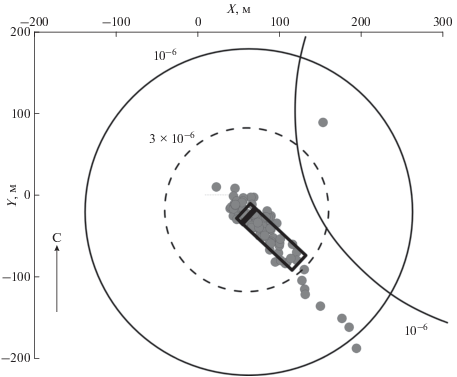

Расположение очагов зарегистрированных событий показано на рис. 12. Можно видеть, что практически все точки находятся внутри зоны, в которой уровень динамических деформаций от взрывов достигает величины 10–6. Судя по тому, что до воздействия активность практически отсутствует, все эти события инициированы взрывом. Большая часть очагов приурочена к зоне разгрузки вокруг разрабатываемой камеры (схематически показана прямоугольником на рис. 12).
Результаты мониторинга участка разломной зоны Коробковского месторождения говорят о том, что в массиве наблюдаются только события, связанные с поствзрывной активностью. C учетом предыдущих работ по оценке напряженно-деформированного состояния массива [Кочарян и др., 2018] и по мониторингу сейсмической активности [Besedina et al., 2018], это свидетельствует о спокойной геодинамической обстановке в пределах рудного поля.

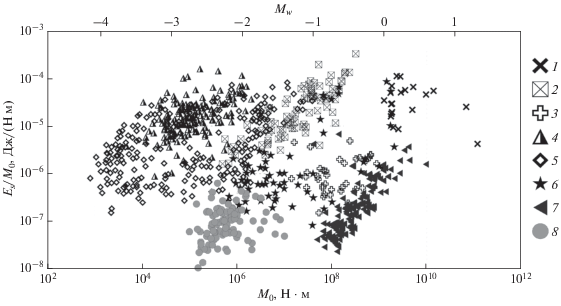

Как отмечалось выше, совместное рассмотрение большого количества рядов данных, относящихся к разным участкам, создает видимость постоянства величины средней приведенной энергии [Walter et al., 2006; Kwiatek et al., 2011; Кочарян и др., 2016]. Однако наклон регрессионных зависимостей ${{E}_{s}}({{M}_{0}})$ для отдельных рядов наблюдений индуцированной сейсмичности иногда сильно отличается от единицы. Например, на месторождении в Канаде (события с магнитудами от –2.2 до –0.4) [Urbancic, Young, 1993] и при мониторинге наведенной сейсмичности в Китае (магнитуды 0.1–4.2) [Hua et al., 2013] получены одинаково сильные зависимости для масштабных соотношений ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}{{ \sim }}M_{0}^{{0.63}}$. Обработка результатов наблюдений за микросейсмичностью (155 событий магнитудой от –3.6 до –1.9), проводившихся при проходке участка шахты в граните [Gibowicz et al., 1991], дает соотношение ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}\sim M_{0}^{{0.33}}$. В Германии, при анализе индуцированных сейсмических событий с магнитудами от –2 до 0 получены зависимости приведенной энергии от масштаба ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}{{ \sim }}M_{0}^{{0.90}}$ [Jost et al., 1998]. При этом разброс данных, как правило, весьма велик, так, что регрессии отражают лишь общий тренд для каждого ряда. На рис. 13 сопоставлены результаты, полученные нами на Коробковском месторождении, с некоторыми мировыми данными по регистрации слабой сейсмичности.
Некоторые возможные причины отклонения от закона подобия подробно описаны, например, в работе [Беседина и др., 2013], где, наряду с влиянием ограниченной частотной характеристики регистрирующей аппаратуры [Ide, Beroza, 2001], рассматривается эффект, связанный с поглощением и рассеянием высоких частот при распространении колебаний. Эти причины отклонения от закона подобия не связаны с физикой очага динамического события и не отражают эффективность последнего как источника сейсмических колебаний.
Отклонения от закона подобия могут быть связаны и с зависимостью от масштаба модуля деформации массива горных пород и жесткости нарушений сплошности. Это следует из рассмотрения баланса энергии при динамической подвижке по трещине. Рассматривая баланс энергии (рис. 14а), следуя, например, [Kanamori, Brodsky, 2002], предположим для простоты линейный закон фрикционного разупрочнения (рис. 14), т.е. постоянную скорость снижения сопротивления сдвигу в процессе перемещения $\left| {\frac{{d\sigma }}{{dD}}} \right| = {{k}_{f}} = {\text{const}}$, где ${{k}_{f}}$ – сдвиговая жесткость разгрузки (скорость снижения сопротивления сдвигу) разломной зоны, $D$ – относительное перемещение берегов, $\sigma $ – сдвиговое напряжение.

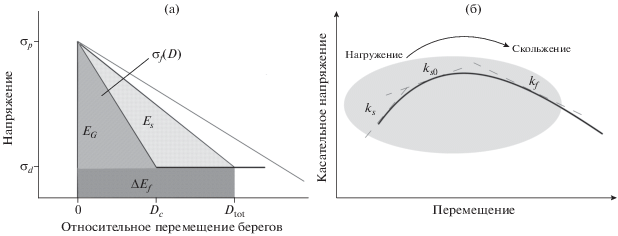

Тогда удельная энергия (на единицу площади), затраченная на трещинообразование в процессе подвижки по трещине, определяется выражением:
а энергия, излученная сейсмическими волнами:(16)
${{E}_{S}} = \frac{1}{2}\frac{{{{{(\Delta \sigma )}}^{2}}}}{{{\mu \mathord{\left/ {\vphantom {\mu L}} \right. \kern-0em} L}}} - \frac{1}{2}\frac{{{{{(\Delta \sigma )}}^{2}}}}{{{{k}_{f}}}},$Соответственно, излучательная эффективность подвижки определяется выражением:
И модуль сдвига, и скорость снижения сопротивления сдвигу могут меняться в довольно широких пределах даже внутри одного участка массива, тем более – в зоне влияния выработки и в окрестности крупной разломной зоны, где и расположено большинство эпицентров.
Одним из условий формирования динамического срыва по существующему разлому является соотношение [Scholz, 1998]:
аналогичное энергетическому критерию развития трещины Гриффитса, т.е. скорость динамического выделения энергии должна быть не меньше удельной энергии разрушения. Если это условие не выполняется, то реализуется условие стабильного скольжения. Таким образом, для динамических срывов величина излучательной эффективности ${{\eta }_{R}}$ всегда оказывается положительной.Оценить величину скорости снижения сопротивления сдвигу без проведения специальных измерений можно лишь опосредованно, используя результаты лабораторных [Pyrak-Nolte, 1996] и in situ [Kocharyan et al., 1997; Кочарян, 2014] экспериментальных определений “динамической” жесткости трещин и разломов по параметрам сейсмических волн, прошедших через нарушение сплошности. В работе [Кочарян, 2014] приводится эмпирическое выражение для оценки сдвиговой жесткости природных трещин и небольших разломов длиной $L$ менее 500–1000 м in situ:
(19)
$k_{s}^{{dyn}} = {{1.5 \times {{{10}}^{5}}} \mathord{\left/ {\vphantom {{1.5 \times {{{10}}^{5}}} L}} \right. \kern-0em} L},$Соотношение (19) демонстрирует тот же закон масштабирования, что и многочисленные данные экспериментального определения статической сдвиговой жесткости, согласно которым жесткость обратно пропорциональна размерам образца [Barton, 2007]. При этом, судя по данным лабораторных опытов, динамическая жесткость по крайней мере в несколько раз выше соответствующей величины сдвиговой жесткости при статическом нагружении [Pyrak-Nolte, 1987; 1996; Barton, 2007]. Так что для оценок можно полагать, что статическая жесткость для нарушения сплошности исследуемого диапазона описывается соотношением:
(20)
${{k}_{s}} = {{5 \times {{{10}}^{4}}} \mathord{\left/ {\vphantom {{5 \times {{{10}}^{4}}} L}} \right. \kern-0em} L}.$Очевидно, что если определяемая в эксперименте величина ${{k}_{s}} = \frac{{d\sigma }}{{dD}}$ относится к восходящей ветви зависимости $\sigma (D)$, то скорость снижения сопротивления сдвигу ${{k}_{f}}$ при скольжении представляет собой абсолютную величину производной на запредельном участке зависимости $\sigma (D)$ после достижения предела прочности (рис. 14б). При этом по мере приближения к пределу прочности величина жесткости заметно снижается [Johnson, Xia, 2005; Кочарян и др., 2018]. Опираясь на многочисленные данные лабораторных экспериментов [Marti et al., 2017], можно заключить, что в окрестности экстремума форма зависимости $\sigma (D)$ часто близка к симметричной, так что в грубом приближении ${{k}_{f}} \approx {{k}_{{s0}}} < {{k}_{s}}.$
В соответствии с (20) можно принять:
(21)
${{k}_{f}} = {{\left( {{{{10}}^{4}}{\kern 1pt} - {\kern 1pt} 5 \times {{{10}}^{4}}} \right)} \mathord{\left/ {\vphantom {{\left( {{{{10}}^{4}}{\kern 1pt} - {\kern 1pt} 5 \times {{{10}}^{4}}} \right)} L}} \right. \kern-0em} L}.$Соотношение (21) дает разумную оценку величины сброса напряжения. В самом деле:
Соответственно, из (21) и (22) имеем $\Delta \sigma \,\,{{\sim }}\,\,{\text{1}}{\kern 1pt} - {\kern 1pt} {\text{5 МПа}}$.
Преобразуя (17) и (21), имеем:
где $\mu $ в МПа. Таким образом, величина излучательной эффективности напрямую зависит от величины модуля сдвига участка горной породы, прилегающего к разлому или трещине.В тех случаях, когда мелкие события связаны с образованием новых трещин, можно считать справедливым приближение Кейлиса-Борока–Эшелби [Keilis-Borok, 1959], согласно которому скачок напряжений при смещении по круговой трещине пропорционален амплитуде смещения Δu и обратно пропорционален радиусу r трещины, что приводит к независимости величины приведенной сейсмической энергии от масштаба при постоянстве упругих характеристик среды.
Наблюдаемая на шахте им. Губкина комбината КМАруда и на многих других горных предприятиях тенденция к росту среднего значения e (см. рис. 13) с увеличением размера события, возможно, связана с эффектом снижения значения модуля сдвига породы при увеличении характерного размера задачи. Хорошо известно, что на относительно небольших глубинах результаты измерения скорости распространения колебаний in situ неизменно зависят от базы измерений. Так, например, результаты измерений скорости распространения поперечных волн в массиве кварцита на глубине около 1000 м демонстрируют устойчивое снижение этого параметра от значения, характерного для измерений на образцах ${{C}_{\beta }} \approx 3000\,\,{{\text{м}} \mathord{\left/ {\vphantom {{\text{м}} {\text{с}}}} \right. \kern-0em} {\text{с}}}$, до величины ${{C}_{\beta }} \approx 2600\,\,{{\text{м}} \mathord{\left/ {\vphantom {{\text{м}} {\text{с}}}} \right. \kern-0em} {\text{с}}}$, полученной при измерениях на базах 100–500 м [Кочарян, 2013]. В механике горных пород хорошо известен эффект снижения прочностных характеристик и деформационных модулей массива горных пород по сравнению с характеристиками образца, причем эта разница возрастает в зонах влияния выработки и в разломных зонах [Barton, 2007]. Так, по данным [Barton, 1999], на глубине 300 м эффективный модуль деформации ненарушенной породы достигает величины $E$ ~ 80 ГПа, модуль горной породы в окрестности мелких разломов $E$ ~ 20 ГПа, а в зоне влияния крупного разлома $E$ ~ 10 ГПа.
Гипоцентры большинства индуцированных событий, зарегистрированных на шахте Губкина, расположены либо в зоне влияния разрабатываемой камеры, либо в зоне влияния крупного разлома. Чем больше масштаб события (и, соответственно, длина разрыва), тем выше вероятность того, что очаг, либо его значительная часть, расположен на участке с относительно низким эффективным модулем, и, следовательно, эффективность сейсмического источника будет достаточно высокой. Заметим, что при проведении наблюдений в глубоких шахтах ($H$ ~ 3.5 км) эффекта увеличения кажущихся напряжений с ростом масштаба обнаружено не было [Kwiatek et al., 2011]. Возможно, из-за большого литостатического давления величина $\mu $ in situ достигает значений, близких к наблюдаемым в образцах.
Обращают внимание полученные крайне низкие значения величины приведенной сейсмической энергии ${{{{E}_{S}}} \mathord{\left/ {\vphantom {{{{E}_{S}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}\,\,{{\sim }}\,\,{\text{1}}{{{\text{0}}}^{{ - {\text{8}}}}}{\kern 1pt} - {\kern 1pt} 5 \times {{10}^{{ - 7}}}$. Это позволяет отнести деформационные события в массиве Коробковского месторождения к категории медленных землетрясений [Peng, Gomberg, 2010], что подтверждается и приведенной выше оценкой скорости распространения разрыва ${{V}_{R}} \cong (0.1{\kern 1pt} - {\kern 1pt} 0.7){{C}_{\beta }}$.
Таблица 4.
№ | X, м | Y, м | Mw | M0 × 106, Н · м | f0, Гц | Es , Дж | Es/M0 × 10–7, Дж/(Н · м) | $\Delta \sigma $, МПа | ${{\sigma }_{a}}$, МПа | ${{{{\sigma }_{a}}} \mathord{\left/ {\vphantom {{{{\sigma }_{a}}} {\Delta \sigma }}} \right. \kern-0em} {\Delta \sigma }}$ |
---|---|---|---|---|---|---|---|---|---|---|
1 | 92 | –53 | –1.46 | 8.08 | 124 | 0.8748 | 1.08 | 0.0118 | 0.0029 | 0.24 |
2 | 64 | –38 | –1.53 | 6.32 | 134 | 0.3436 | 0.54 | 0.0117 | 0.0014 | 0.12 |
3 | 120 | –70 | –1.51 | 6.61 | 175 | 0.8268 | 1.25 | 0.0272 | 0.0033 | 0.12 |
4 | 62 | –28 | –2.07 | 0.95 | 430 | 0.1544 | 1.61 | 0.0582 | 0.0043 | 0.07 |
5 | 55 | –29 | –1.86 | 2.04 | 227 | 0.0521 | 0.25 | 0.0183 | 0.0007 | 0.03 |
6 | 53 | –27 | –2.19 | 0.64 | 385 | 0.0417 | 0.64 | 0.0283 | 0.0017 | 0.06 |
7 | 43 | –26 | –2.28 | 0.47 | 398 | 0.046 | 0.96 | 0.0230 | 0.0026 | 0.11 |
8 | 68 | –3 | –2.07 | 0.98 | 251 | 0.0453 | 0.46 | 0.0119 | 0.0012 | 0.1 |
9 | 49 | –22 | –2.27 | 0.49 | 381 | 0.0257 | 0.52 | 0.0209 | 0.0014 | 0.06 |
10 | 89 | –26 | –2.05 | 1.02 | 419 | 0.1646 | 1.6 | 0.0578 | 0.0043 | 0.07 |
11 | 130 | –115 | –2.13 | 0.79 | 379 | 0.1521 | 1.92 | 0.0330 | 0.0051 | 0.15 |
12 | 98 | –71 | –2.32 | 0.40 | 403 | 0.076 | 1.87 | 0.0204 | 0.0050 | 0.24 |
13 | 89 | –57 | –2.02 | 1.14 | 403 | 0.1152 | 1.01 | 0.0572 | 0.0027 | 0.04 |
14 | 45 | 8 | –2.35 | 0.37 | 621 | 0.0681 | 1.82 | 0.0683 | 0.0048 | 0.07 |
15 | 88 | –28 | –2.37 | 0.34 | 292 | 0.0182 | 0.52 | 0.0066 | 0.0014 | 0.21 |
16 | 64 | –3 | –2.63 | 0.13 | 647 | 0.0322 | 2.31 | 0.0289 | 0.0061 | 0.21 |
17 | 193 | –188 | –2.05 | 1.05 | 240 | 0.0572 | 0.54 | 0.0112 | 0.0014 | 0.12 |
18 | 66 | –12 | –2.46 | 0.25 | 340 | 0.008 | 0.31 | 0.0075 | 0.0008 | 0.11 |
19 | 99 | –62 | –2.23 | 0.55 | 430 | 0.0629 | 1.13 | 0.0337 | 0.0030 | 0.08 |
20 | 72 | –23 | –1.85 | 2.06 | 202 | 0.0727 | 0.35 | 0.0131 | 0.0009 | 0.07 |
21 | 85 | –38 | –1.68 | 3.67 | 255 | 0.3711 | 1.01 | 0.0467 | 0.0027 | 0.05 |
22 | 84 | –20 | –2.48 | 0.23 | 586 | 0.0386 | 1.62 | 0.0366 | 0.0043 | 0.11 |
23 | 76 | –31 | –2.38 | 0.32 | 274 | 0.0136 | 0.41 | 0.0052 | 0.0011 | 0.21 |
24 | 86 | –28 | –2.31 | 0.42 | 396 | 0.0267 | 0.63 | 0.0201 | 0.0017 | 0.08 |
25 | 76 | –47 | –2.27 | 0.48 | 544 | 0.0719 | 1.49 | 0.0595 | 0.0039 | 0.06 |
26 | 115 | –61 | –2.24 | 0.53 | 317 | 0.0306 | 0.57 | 0.0131 | 0.0015 | 0.11 |
27 | 55 | –4 | –2.57 | 0.17 | 382 | 0.005 | 0.28 | 0.0075 | 0.0008 | 0.1 |
28 | 46 | –13 | –2.54 | 0.18 | 267 | 0.0026 | 0.13 | 0.0028 | 0.0004 | 0.13 |
29 | 153 | 89 | –1.74 | 3.08 | 336 | 0.2063 | 0.66 | 0.0896 | 0.0018 | 0.01 |
30 | 82 | –46 | –2.40 | 0.30 | 542 | 0.0405 | 1.32 | 0.0374 | 0.0035 | 0.09 |
31 | 87 | –41 | –2.12 | 0.82 | 371 | 0.0557 | 0.67 | 0.0323 | 0.0018 | 0.05 |
32 | 141 | –370 | –1.81 | 2.42 | 350 | 0.8141 | 3.36 | 0.0796 | 0.0089 | 0.11 |
33 | 43 | –2 | –2.41 | 0.29 | 340 | 0.0096 | 0.32 | 0.0090 | 0.0008 | 0.09 |
34 | 87 | –58 | –2.36 | 0.35 | 389 | 0.0161 | 0.44 | 0.0162 | 0.0012 | 0.07 |
35 | 22 | 10 | –1.40 | 9.93 | 171 | 0.4883 | 0.49 | 0.0381 | 0.0013 | 0.03 |
36 | 78 | –43 | –1.91 | 1.67 | 204 | 0.0664 | 0.39 | 0.0109 | 0.0010 | 0.09 |
37 | 75 | –50 | –2.28 | 0.46 | 572 | 0.0821 | 1.76 | 0.0669 | 0.0047 | 0.06 |
38 | 121 | –80 | –1.94 | 1.51 | 601 | 0.4978 | 3.29 | 0.2513 | 0.0087 | 0.03 |
39 | 54 | –7 | –2.13 | 0.77 | 432 | 0.145 | 1.85 | 0.0482 | 0.0049 | 0.1 |
40 | 52 | –13 | –2.49 | 0.22 | 357 | 0.0111 | 0.48 | 0.0079 | 0.0013 | 0.16 |
41 | 96 | –35 | –2.20 | 0.61 | 312 | 0.0986 | 1.6 | 0.0143 | 0.0042 | 0.29 |
42 | 58 | –30 | –2.16 | 0.70 | 382 | 0.0403 | 0.57 | 0.0300 | 0.0015 | 0.05 |
43 | 108 | –83 | –2.06 | 1.00 | 444 | 0.1349 | 1.34 | 0.0672 | 0.0036 | 0.05 |
44 | 68 | –36 | –2.22 | 0.56 | 377 | 0.0317 | 0.55 | 0.0234 | 0.0015 | 0.06 |
45 | 100 | –59 | –2.34 | 0.38 | 757 | 0.2429 | 6.31 | 0.1279 | 0.0167 | 0.13 |
46 | 107 | –84 | –2.19 | 0.65 | 476 | 0.1499 | 2.3 | 0.0538 | 0.0061 | 0.11 |
47 | 94 | –82 | –2.35 | 0.37 | 303 | 0.0325 | 0.86 | 0.0080 | 0.0023 | 0.28 |
48 | 80 | –41 | –2.41 | 0.30 | 731 | 0.1232 | 4.09 | 0.0901 | 0.0108 | 0.12 |
49 | 69 | –30 | –2.49 | 0.22 | 675 | 0.0355 | 1.56 | 0.0536 | 0.0041 | 0.07 |
50 | 149 | –136 | –2.11 | 0.85 | 261 | 0.0488 | 0.57 | 0.0117 | 0.0015 | 0.12 |
51 | 89 | –43 | –2.15 | 0.72 | 544 | 0.1178 | 1.61 | 0.0900 | 0.0043 | 0.04 |
52 | 39 | –17 | –2.48 | 0.23 | 357 | 0.0059 | 0.24 | 0.0083 | 0.0007 | 0.07 |
53 | 176 | –151 | –2.07 | 0.96 | 431 | 0.268 | 2.78 | 0.0592 | 0.0074 | 0.12 |
54 | 65 | –30 | –2.13 | 0.79 | 448 | 0.0962 | 1.2 | 0.0550 | 0.0032 | 0.05 |
55 | 71 | –28 | –2.34 | 0.38 | 238 | 0.0102 | 0.26 | 0.0040 | 0.0007 | 0.17 |
56 | 88 | –67 | –1.73 | 3.16 | 391 | 0.9724 | 3.07 | 0.1449 | 0.0081 | 0.05 |
57 | 101 | –80 | –2.21 | 0.60 | 406 | 0.0516 | 0.84 | 0.0312 | 0.0022 | 0.07 |
58 | 130 | –91 | –2.19 | 0.65 | 342 | 0.0754 | 1.15 | 0.0200 | 0.0031 | 0.15 |
59 | 131 | –122 | –2.14 | 0.76 | 337 | 0.0928 | 1.21 | 0.0223 | 0.0032 | 0.14 |
60 | 68 | –35 | –2.00 | 1.25 | 455 | 0.2183 | 1.74 | 0.0906 | 0.0046 | 0.05 |
61 | 78 | –52 | –2.32 | 0.40 | 483 | 0.0391 | 0.96 | 0.0352 | 0.0025 | 0.07 |
62 | 47 | –30 | –2.57 | 0.17 | 390 | 0.0063 | 0.36 | 0.0078 | 0.0010 | 0.12 |
63 | 78 | –32 | –2.42 | 0.28 | 393 | 0.0221 | 0.77 | 0.0133 | 0.0020 | 0.15 |
64 | 50 | –16 | –2.61 | 0.15 | 264 | 0.0016 | 0.1 | 0.0021 | 0.0003 | 0.13 |
65 | 44 | –11 | –2.73 | 0.09 | 595 | 0.006 | 0.6 | 0.0159 | 0.0016 | 0.1 |
66 | 51 | –15 | –2.53 | 0.20 | 295 | 0.0053 | 0.26 | 0.0040 | 0.0007 | 0.17 |
67 | 79 | –39 | –2.27 | 0.49 | 467 | 0.0519 | 1.05 | 0.0385 | 0.0028 | 0.07 |
68 | 40 | –15 | –2.60 | 0.15 | 293 | 0.0035 | 0.22 | 0.0030 | 0.0006 | 0.19 |
69 | 100 | –54 | –2.38 | 0.33 | 324 | 0.02 | 0.59 | 0.0088 | 0.0016 | 0.17 |
70 | 61 | –23 | –2.22 | 0.56 | 414 | 0.0416 | 0.73 | 0.0310 | 0.0019 | 0.06 |
71 | 61 | –33 | –2.38 | 0.33 | 397 | 0.0195 | 0.59 | 0.0159 | 0.0016 | 0.09 |
72 | 47 | –7 | –2.57 | 0.17 | 420 | 0.0058 | 0.33 | 0.0099 | 0.0009 | 0.08 |
73 | 69 | –23 | –2.14 | 0.76 | 356 | 0.0818 | 1.06 | 0.0265 | 0.0028 | 0.1 |
74 | 69 | –40 | –2.40 | 0.31 | 403 | 0.0198 | 0.63 | 0.0157 | 0.0017 | 0.1 |
75 | 55 | –16 | –2.49 | 0.23 | 444 | 0.013 | 0.56 | 0.0155 | 0.0015 | 0.09 |
76 | 113 | –78 | –1.84 | 2.16 | 392 | 0.2209 | 1.01 | 0.1001 | 0.0027 | 0.02 |
77 | 127 | –105 | –1.94 | 1.54 | 381 | 0.59 | 3.83 | 0.0653 | 0.0101 | 0.15 |
78 | 60 | –32 | –2.26 | 0.49 | 560 | 0.1343 | 2.7 | 0.0668 | 0.0072 | 0.1 |
79 | 66 | –37 | –2.22 | 0.57 | 364 | 0.0152 | 0.26 | 0.0214 | 0.0007 | 0.03 |
80 | 66 | –40 | –2.41 | 0.29 | 442 | 0.0263 | 0.89 | 0.0196 | 0.0024 | 0.12 |
81 | 83 | –27 | –2.36 | 0.35 | 374 | 0.0509 | 1.42 | 0.0144 | 0.0038 | 0.26 |
82 | 44 | –14 | –2.58 | 0.16 | 494 | 0.0101 | 0.6 | 0.0153 | 0.0016 | 0.1 |
83 | 53 | –9 | –2.43 | 0.28 | 376 | 0.0123 | 0.43 | 0.0114 | 0.0012 | 0.1 |
84 | 89 | –59 | –2.24 | 0.53 | 406 | 0.0549 | 1.02 | 0.0274 | 0.0027 | 0.09 |
85 | 43 | –17 | –2.45 | 0.25 | 641 | 0.0406 | 1.57 | 0.0522 | 0.0042 | 0.07 |
86 | 82 | –46 | –2.38 | 0.33 | 336 | 0.0324 | 0.96 | 0.0098 | 0.0026 | 0.26 |
87 | 74 | –40 | –2.30 | 0.43 | 466 | 0.0689 | 1.58 | 0.0337 | 0.0042 | 0.12 |
88 | 184 | –162 | –2.00 | 1.22 | 554 | 0.5287 | 4.31 | 0.1599 | 0.0114 | 0.07 |
89 | 56 | –24 | –2.62 | 0.14 | 508 | 0.01 | 0.68 | 0.0146 | 0.0018 | 0.12 |
90 | 45 | –13 | –2.43 | 0.28 | 555 | 0.0897 | 3.14 | 0.0374 | 0.0083 | 0.22 |
91 | 46 | –12 | –2.20 | 0.61 | 275 | 0.0146 | 0.23 | 0.0099 | 0.0006 | 0.06 |
92 | 73 | –34 | –2.10 | 0.88 | 364 | 0.1001 | 1.13 | 0.0326 | 0.0030 | 0.09 |
93 | 88 | –41 | –1.66 | 4.06 | 284 | 0.6303 | 1.54 | 0.0714 | 0.0041 | 0.05 |
94 | 81 | –50 | –2.10 | 0.88 | 564 | 0.1247 | 1.41 | 0.1211 | 0.0037 | 0.03 |
ВЫВОДЫ
Мы рассмотрели результаты мониторинга индуцированной взрывом сейсмичности на Коробковском месторождении Курской магнитной аномалии. Зарегистрированные события с моментными магнитудами от –2.7 до –1.4 оказались сгруппированы вокруг разрабатываемой камеры и в окрестности крупной разломной зоны. Очаги практически всех зарегистрированных событий находятся внутри области с уровнем динамических деформаций от взрывов более 10–6.
Для зарегистрированных событий были определены очаговые параметры и установлены эмпирические корреляционные зависимости между скалярным сейсмическим моментом и излученной энергией. Отмечается близкий к линейному тренд роста средней величины приведенной энергии ${{{{E}_{s}}} \mathord{\left/ {\vphantom {{{{E}_{s}}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}$: примерно на порядок в диапазоне изменения момента от 1.5 × 105 до 1.5 × 106 Н ⋅ м. При этом в диапазоне ${{M}_{0}}$ (106–107 Н ⋅ м) такой тенденции не отмечено. Можно предположить, что этот эффект связан с тенденцией снижения модуля сдвига породы при увеличении размера сейсмического события.
Рассчитанные значения величин приведенной сейсмической энергии ${{{{E}_{\beta }}} \mathord{\left/ {\vphantom {{{{E}_{\beta }}} {{{M}_{0}}}}} \right. \kern-0em} {{{M}_{0}}}}{{\sim 1}}{{{\text{0}}}^{{ - {\text{8}}}}}{\kern 1pt} - {\kern 1pt} 5 \times {{10}^{{ - 7}}}$ и скорости распространения разрыва позволяют предполагать, что промышленный взрыв инициировал рой сейсмических событий с низкой излучательной эффективностью – медленных микроземлетрясений.
ПРИЛОЖЕНИЕ A.
Список литературы
Адушкин В.В., Кишкина С.Б., Кочарян Г.Г. Новый подход к мониторингу техногенно-тектонических землетрясений // Физико-технические проблемы разработки полезных ископаемых. 2017а. № 1. С. 3–14.
Адушкин В.В., Кишкина С.Б., Куликов В.Н., Павлов Д.В., Анисимов В.Н., Салтыков Н.В., Сергеев С.В., Спунгин В.Г. Построение системы мониторинга потенциально опасных участков Коробковского месторождения Курской магнитной аномалии // Физико-технические проблемы разработки полезных ископаемых. 2017б. № 4. С. 3–13.
Беседина А.Н., Кабыченко Н.В., Кочарян Г.Г. Особенности сейсмического мониторинга слабых динамических событий в массиве горных пород // Физико-технические проблемы разработки полезных ископаемых. 2013. № 5. С. 20–36.
Беседина А.Н., Кишкина С.Б., Кочарян Г.Г. Влияние деформационных характеристик нарушений сплошности породного массива на эффективность излучения очагов индуцированной сейсмичности. Ч. I. Результаты натурных наблюдений // Физико-технические проблемы разработки полезных ископаемых. 2015. № 4. P. 83–95.
Кейлис-Борок В.И. Исследование механизма землетрясений. М.: изд-во АН СССР. 1957. 148 с.
Кочарян Г.Г. Жесткость разломной зоны как геомеханический фактор, контролирующий излучательную эффективность землетрясений в континентальной коре // Докл. РАН. 2013. Т. 452. № 1. С. 87–91.
Кочарян Г.Г. Масштабный эффект в сейсмотектонике // Геодинамика и тектонофизика. 2014. Т. 5. № 2. С. 353–385.https://doi.org/10.5800/GT2014520133
Кочарян Г.Г. Геомеханика разломов. М.: ГЕОС. 2016. 432 с.
Кочарян Г.Г., Будков А.М., Кишкина С.Б. Об инициировании тектонических землетрясений при подземной отработке месторождений // Физико-технические проблемы разработки полезных ископаемых. 2018. № 4. С. 34–44.
Кочарян Г.Г., Иванченко Г.Н., Кишкина С.Б. Энергия, излучаемая сейсмическими событиями различного масштаба и генезиса // Физика Земли. 2016. № 4. С. 141–156.
Кочарян Г.Г., Куликов В.И., Павлов Д.В. О влиянии массовых взрывов на устойчивость тектонических разломов // Физико-технические проблемы разработки полезных ископаемых. 2019. № 6. С. 49–58.
Ловчиков А.В. Сильнейшие горно-тектонические удары и техногенные землетрясения на рудниках России // Физико-технические проблемы разработки полезных ископаемых. 2013. № 4. С. 68–73.
Маловичко А.А., Маловичко Д.А. Оценка силовых и деформационных характеристик очагов сейсмических событий. Методы и системы сейсмодеформационного мониторинга техногенных землетрясений и горных ударов: Т. 2 / Отв. ред. Мельников Н.Н. Новосибирск. 2010.
Abercrombie R.E. Earthquake source scaling relationships from –1 to 5 ML using seismograms recorded at 2.5 km depth // J. Geophys. Res. 1995. V. 100. P. 24015–24036.
Aki K. Scaling law of seismic spectrum // J. Geophys. Res. 1967. V. 72. P. 729–740.
Baltay A., Prieto G., Beroza G.C. Radiated seismic energy from coda measurements and no scaling in apparent stress with seismic moment // J. Geophys. Res. 2010. V. 115. P. B08314. https://doi.org/10.1029/2009JB006736
Barton N. General report concerning some 20th Century lessons and 21st Century challenges in applied rock mechanics, safety and control of the environment. Proc. of 9th ISRM Congress, 3. Paris. Rotterdam: Balkema. 1999. P. 1659–1679
Barton N. Rock quality, seismic velocity, attenuation, and anisotropy. London: Taylor & Francis Group. 2007. 729 p.
Besedina A.N. Investigation of the preparation process of seismic events with the help of seismic noise analysis // AIP Conference Proceedings. 2019. V. 2167. P. 020034.
Besedina A.N., Kishkina S.B., Pavlov D.V. Reaction of the fault zone to periodic seismic impact by example of the Korobkovo ore deposit // AIP Conference Proceedings. 2018. V. 2051. P. 020028. https://doi.org/10.1063/1.5083271
Besedina A.N., Ostapchuk A.A. Parametric analysis of the low-frequency seismic noise as the basis for monitoring changes of the stress-strain state of rock // AIP Conference Proceedings. 2018. V. 2051. P. 020030. https://doi.org/10.1063/1.5083273
Boettcher M.S., McGarr A., Johnston M.J.S. Extension of Gutenberg-Richter distribution to MW_1.3, no lower limit in sight // Geophys. Res. Lett. 2009. V. 36. P. 1–5. https://doi.org/10.1029/2009GL038080
Boore D.M., Boatwright J. Average body-wave radiation coefficients // BSSA. 1984. V. 74. P. 1615–1621.
Brune J. Tectonic stress and the spectra of seismic shear waves from earthquakes // J. Geophys. Res. 1970. V. 75. № 26. P. 4997–5009.
De Santis F., Renaud V., Gunzburger Y., Kinscher J., Bernard P., Contrucci I. In situ monitoring and 3D geomechanical numerical modelling to evaluate seismic and aseismic rock deformation in response to deep mining // Int. J. Rock. Mech. Min. 2020. V. 129. P. 104273. https://doi.org/10.1016/j.ijrmms.2020.104273
Foulger G.R., Wilson M.P., Gluyas J.G., Julian B.R., Davies R.J. Global review of human-induced earthquakes // Earth-Sci. Rev. 2018. V. 178. P. 438–514.
Gibowicz S., Harjes H.-P., Schäfer M. Source parameters of seismic events at Heinrich Robert mine, Ruhr Basin, Federal Republic of Germany: Evidence for non-double-couple events // BSSA. 1990. V. 80. P. 88–109.
Gibowicz S., Kijko A. An Introduction to Mining Seismology // International Geophysics. V. 55. San Diego: Academic Press. 1994.
Gibowicz S., Young R., Talebi S., Rawlence D. Source parameters of seismic events at the Underground Research Laboratory in Manitoba, Canada: Scaling relations for events with moment magnitude smaller than 2 // BSSA. 1991. V. 81. № 4. P. 1157–1182.
Hanks, C., Kanamori H. A moment magnitude scale // J. Geophys. Res. 1979. V. 84. P. 2348–2350.
Hua W., Chen Z., Zheng S. Source parameters and scaling relations for reservoir induced seismicity in the longtan reservoir area // Pure Appl. Geophys. 2013. V. 170. P. 767–783.
Husseini M. Energy balance for motion along a fault // Geophys. J. Int. 1977. V. 49. № 3. P. 699–714. https://doi.org/10.1111/j.1365-246X.1977.tb01313.x
Ide S., Beroza G. Does apparent stress vary with earthquake size? // Geophys. Res. Lett. 2001. V. 28. № 17. P. 3349–3352.
Ide S., Beroza G.C., Prejean S.G., Ellsworth W.L. Apparent break in earthquake scaling due to path and site effects on deep borehole recordings // J. Geophys. Res. 2003. V. 108(B5). P. 2271. https://doi.org/10.1029/2001JB001617
Johnson P.A., Jia X. Nonlinear dynamics, granular media and dynamic earthquake triggering // Nature. 2005. V. 437(6). P. 871–874.
Jost M.L., Büsselberg T., Jost Ö., Harjes H.-P. Source parameters of injection-induced microearthquakes at 9 km depth at the KTB DEEP Drilling site, Germany // BSSA. 1998. V. 88. № 3. P. 815–832.
Kanamori H. The energy release in great earthquakes // J. Geophys. Res. 1977. V. 82. P. 2981–2987. https://doi.org/10.1029/JB082i020p02981
Kanamori H., Anderson D.L. Theoretical basis of some empirical relations in seismology // BSSA. 1975. V. 65. P. 1073–1095.
Kanamori H., Brodsky E.E. The physics of earthquakes // Rep. Prog. Phys. 2004. V. 67. P. 1429–1496.
Kanamori H., Heaton T.H. Microscopic and macroscopic physics of earthquakes. Geocomplexity and the Physics of Earthquakes / Eds. J.B. Rundle, D.L. Turcotte, W. Klein. Washington, D.C.: AGU. 2000. V. 120. P. 147–163.
Keilis-Borok V.I. On the estimation of the displacement in an Earthquake Source and Source Dimensions // Annals of Geophysics. 1959. V. 12. P. 205–214.
Kocharyan G.G., Kulikov V.I., Pavlov D.V. The structure of various scale natural rock discontinuities and their deformation properties. Preliminary results // Int. J. Rock. Mech. Min. 1997. V. 34(3–4). P. 159.e1–159.e16. https://doi.org/10.1016/S1365-1609(97)00061-0
Kwiatek G., Plenkers K., Dresen G., JAGUARS Research Group Source Parameters of Picoseismicity Recorded at Mponeng Deep Gold Mine, South Africa: Implications for Scaling Relations // BSSA. 2011. V. 101. № 6. P. 2592–2608. https://doi.org/10.1785/0120110094
Lu C.P., Liu Y., Zhang N., Zhao T.B., Wang H.Y. In-situ and experiment investigations of rockburst precursor and prevention induced by fault-slip // Int. J. Rock. Mech. Min. 2018. V. 108. P. 86–95.
Lu C.P., Liu B., Liu B., Liu Y., Wang H. Y., Zhang H. Anatomy of mining-induced fault-slip and a triggered rockburst // Bull. Eng. Geol. Environ. 2019. V. 78. P. 5147–5160.
Ma X., Westman E., Slaker B., Thibodeau D., Counter D. The b-value evolution of mining-induced seismicity and mainshock occurrences at hard-rock mines // Int. J. Rock. Mech. Min. Sci. 2018. V. 104. P. 64–70. https://doi.org/10.1016/J.IJRMMS.2018.02.003
Madariaga R. Dynamics of an expanding circular fault // BSSA. 1976. V. 66. P. 639–666.
Marti S., Stünitz H., Heilbronner R., Plümper O., Drury M. Experimental investigation of the brittle-viscous transition in mafic rocks – Interplay between fracturing, reaction, and viscous deformation // J. Struct. Geol. 2017. V. 105. P. 62–79. https://doi.org/10.1016/j.jsg.2017.10.011
Matsuzawa T.A., Takeo T.M., Ide S., Iio Y., Ito H., Imanishi K., Horiuchi S. S-wave energy estimation of small-earthquakes in the western Nagano region, Japan // Geophys. Res. Lett. 2004. V. 1. P. L03602. https://doi.org/10.1029/2003GL018445
McGarr A. On relating apparent stress to the stress causing earthquake fault slip // J. Geophys. Res. 1999. V. 104. P. 3003–3011. https://doi.org/10.1029/ 1998JB900083
Orlecka-Sikora B., Lasocki S., Lizurek G., Rudziński Ł. Response of seismic activity in mines to the stress changes due to mining induced strong seismic events // Int. J. Rock. Mech. Min. 2012. V. 53. P. 151–158. https://doi.org/10.1016/j.ijrmms.2012.05.010
Oye V., Bungum H., Roth M. Source Parameters and Scaling Relations for Mining-Related Seismicity within the Pyhasalmi Ore Mine, Finland // BSSA. 2005. V. 95. № 3. P. 1011–1026. https://doi.org/10.1785/0120040170
Peng Z., Gomberg J. An integrated perspective of the continuum between earthquakes and slow-slip phenome // Nature geosciences. 2010. V. 3. P. 599–607. https://doi.org/10.1038/ngeo940
Pyrak-Nolte L.J., Myer L.R., Cook N.G.W. Transmission of seismic waves across single natural fractures // J. Geophys. Res. 1990. V. 95. P. 8617–8638.
Pyrak-Nolte L.J., Myer L.R., Cook N.G.W., Witherspoon P.A. Hydraulic and mechanical properties of natural fractures in low permeability rock. Proc. of 6th Int. Cong. Rock Mech. / Eds. G. Herget, S. Vongpaisal, A.A. Rotterdam. Balkema. 1987. V. 1. P. 225–231.
Sainoki A. Dynamic behaviour of mining-induced fault slip // Int. J. Rock. Mech. Min. 2013. V. 66. P. 19–29. https://doi.org/10.1016/j.ijrmms.2013.12.003
Scholz C.H. The critical slip distance for seismic faulting // Nature. 1988. V. 336. P. 761–763.
Urbancic T., Trifu C. Recent advances in seismic monitoring technology at Canadian mines // J. Appl. Geophys. 2000. V. 45. P. 225–237. https://doi.org/10.1016/S0926-9851(00)00030-6
Urbancic T.I., Young R.P. Space-time variations in source parameters of mining-induced seismic events with M < 0 // BSSA. 1993. V. 83. P. 378–397.
Venkataraman A., Kanamori H. Observational constraints on the fracture energy of subduction zone earthquakes // J. Geophys. Res. 2004. V. 109. P. B05302. https://doi.org/10.1029/2003JB002549
Walter W.R., Mayeda K., Gok R., Hofstetter A. The scaling of seismic energy with moment: simple models compared with observations, in earthquakes: radiated energy and the physics of faulting / Eds. R. Abercrombie, A. McGarr, G. Di Toro, H. Kanamori. Washington: AGU. 2006. P. 25–41.
Wesseloo J. The spatial assessment of the current seismic hazard state for hard rock underground mines // Rock. Mech. Rock. Eng. 2018. V. 51. № 6. P. 1839–1862. https://doi.org/10.1007/s00603-018-1430-4
Yamada T., Mori J.J., Ide S., Abercrombie R.E., Kawakata H., Nakatani M., Iio Y. Ogasawara H. Stress drops and radiated seismic energies of microearthquakes in a South African gold mine // J. Geophys. Res. 2007. V. 112. P. B03305. https://doi.org/10.1029/2006JB004553
Young R.P., Collins D.S., Reyes-Montes J., Baker C. Quantification and interpretation of seismicity // Int. J. Rock. Mech. Min. 2004. V. 41. P. 1317–1327. https://doi.org/10.1016/j.ijrmms.2004.09.004
Дополнительные материалы отсутствуют.
