Теоретические основы химической технологии, 2023, T. 57, № 5, стр. 532-544

Аддитивные технологии для медицины, фармацевтики и химической промышленности: применение и перспективы

А. А. Абрамов a, *, Н. В. Меньшутина a

a Российский химико-технологический университет имени Д.И. Менделеева
Москва, Россия

* E-mail: chemcom@muctr.ru

Поступила в редакцию 27.06.2023
После доработки 11.07.2023
Принята к публикации 23.07.2023

Полный текст (PDF)

Аннотация

В статье рассмотрены основные методы и технологии трехмерной печати. Представлены основные принципы технологий, которые реализуются в порошковых, полимеризационных и экструзионных методах аддитивного производства. Рассмотрены основные применения аддитивных технологий в области медицины, фармацевтики и химической технологии. На основании проведенного обзора сделаны выводы о существующих проблемах и ограничениях, которые не позволяют интегрировать аддитивные процессы в промышленность. Кроме того, рассмотрены перспективы развития аддитивных технологий в данных областях применения.

Ключевые слова: аддитивные технологии, 3D-печать, порошковые методы, полимеризационные методы, экструзионные методы, импланты, системы доставки лекарственных средств, производство катализаторов

ВВЕДЕНИЕ

Аддитивные технологии являются одним из перспективных подходов к получению сложной геометрии изделий путем послойного нанесения материалов. В отличие от традиционных методов, таких как фрезерование или резка, технологии трехмерной печати позволяют значительно снизить затраты сырья и, как следствие, материальные и временные затраты. В настоящий момент известно огромное количество методов и технологий трехмерной печати, которые применяются в различных областях человеческой деятельности. Однако, наибольшей интерес представляет интеграции аддитивных процессов в таких области как медицина, фармацевтика и химическая промышленность.

Аддитивные технологии уже нашли широкое распространение в в стоматологии для получения протезов и имплантатов, в медицине для получения физических моделей тканей и органов для планирования хирургических операций [1, 2]. Кроме того, современные достижения в области обработки медицинских данных позволяют получать физические модели с использованием 3D-печати для проведения исследований in vitro, что является, несомненно, важным при разработке новых лекарственных препаратов [3, 4]. Развитие методов и технологий трехмерной печати в том числе вязкими “чернилами” позволяет разрабатывать персонализированные имплантаты тканей и органов [5, 6]. Это может способствовать снижению потребности в донорские органах и снижению рисков отторжения донорского трансплантата.

В последнее время наблюдается возросшее внимание к использованию методов аддитивного производства в фармацевтике. Ряд исследователей используют методы и технологии трехмерной печати для получения лекарственных препаратов с пролонгированным высвобождением активного фармацевтического ингредиента [7, 8]. Это может быть достигнут как за счет проектирования сложной геометрии, так и за счет использования различных материалов в процессе печати.

В настоящий момент ведутся исследования по разработке новых методов и подходов к реализации процессов 3D-печати для химической промышленности. В настоящий момент технологии трехмерной печати находят свое применение в области получения катализаторов [9], высокоэффективных мембран [10, 11] и микрофлюидных устройств [12]. Однако, использование процессов аддитивного производства для получения промышленного реакторного оборудования на данный момент является невозможным.

В данной работе представлены основные методы и технологии трехмерной печати, которые могут найти свое применение в таких областях как медицина, фармацевтика и химическая промышленность. Освещены основные области применения технологий аддитивного производства в различных отраслях. Кроме того, представлены основные ограничения и проблемы 3D-печати, которые затрудняют полноценную интеграцию процессов печати в рассматриваемые области.

МЕТОДЫ И ТЕХНОЛОГИИ 3D-ПЕЧАТИ

Разработанная в 1984 г. основная концепция 3D-печати включает в себя послойное осаждение материала в трехмерном пространстве, основываясь на 3D-моделях, построенных в системах автоматизированного проектирования [13]. Это позволяет получать сложные конструкции, которые было бы невозможно воспроизвести с использованием обычных методов производства.

С момента начала развития аддитивных технологий было разработано и внедрено огромное количество методов и технологий 3D-печати. В соответствие со стандартом ГОСТ Р 57558-2017 [14] существует семь различных методов для классификации аддитивных технологий. Однако, для решения задач медицины, фармацевтики и химической промышленности выделяют следующие методы 3D-печати:

• Порошковые методы. Данная группа технологий аддитивного производства основывается на использование порошковых материалов определенного гранулометрического состава. Процесс построение геометрии конечного изделия происходит за счет послойного спекания или плавления материала с помощью теплового воздействия. К данному методу относятся такие технологии как селективное лазерное спекание (SLS) и селективное лазерное плавление (SLM).

• Полимеризационные методы. Технологии, которые реализуются в данном методе основываются на процессе полимеризации фоточувствительных полимерных смол. Процесс построения геометрии основывается на использовании источника излучения с определенной длиной волны, который приводит к полимеризации материала. К данному методу относятся такие технологии как стериолитография (SLA), жидкокристаллическая стериолитография (LCD), цифровая светодиодная проекция (DLP).

• Экструзионные методы. Реализация технологий в данном методе аддитивного производства основывается на экструзии материала на поверхность рабочей области. В зависимости от типа исходного сырья выделяют технологию послойного наплавления (FDM) и технологию прямой гелевой печати (DIW).

Каждый из методов аддитивного производства и реализуемые в них технологии будут рассмотрены далее.

Порошковый метод 3D-печати

В основе технологий, которые реализуются в данной группе методов, лежит использование лазера для селективного спекания порошкообразного материала, обычно полимера или металла, в процессе построения 3D-объекта [15, 16]. В рассматриваемом методе 3D-печати тонкий слой порошкообразного материала распределяется по рабочей поверхности, а лазер используется для селективного спекания или плавления частиц материала слой за слоем, в соответствии с 3D-моделью [17]. После того, как завершается спекание слоя, новый слой порошка наносится на предыдущий, и процесс повторяется до тех пор, пока объект не будет завершен (рис. 1).

Рис. 1.

Схема процесса трехмерной печати с использованием технологии селективного лазерного спекания.

В зависимости от типа и состава исходного сырья данный метод подразделяется на следующие технологии: селективное лазерное спекание (SLS) [18–20] и селективное лазерное плавление (SLM) [21, 22].

• Селективное лазерное спекание

Селективное лазерное спекание (SLS) – это технология 3D-печати, которая реализуется в порошковых методах. Технология SLS предлагает ряд преимуществ по сравнению с другими технологиями 3D-печати [23, 24]. Одним из основных преимуществ данной технологии является способность изготавливать изделия сложной геометрии с высокой точностью и разрешением [25]. Поскольку порошковый слой обеспечивает поддержку печатного объекта, нет необходимости в дополнительных опорных конструкциях, которые могут ограничивать возможности проектирования и требовать постобработки. Кроме того, данная технология может использовать широкий спектр материалов, включая полимеры и их композиты, что позволяет создавать детали с разнообразными механическими, тепловыми и химическими свойствами [26].

• Селективное лазерное плавление

Основным отличием технологии селективного лазерного плавления (SLM) является возможность использования различных порошков металлов, что позволяет изготавливать более прочные изделия [27, 28]. Одним из основных преимуществ технологии селективного лазерного плавления является его способность производить высокопрочные металлические детали со сложной геометрией [29, 30]. Поскольку детали изготовлены из металлического порошка, который был расплавлен и слит вместе, они обладают высокими механическими свойствами.

Полимеризационный метод 3D-печати

Метод на основе полимеризации материала является наиболее распространенных среди других подходов к реализации процесса 3D-печати. Технологии, которые реализуются в данном методе, используют источник излучения с определенной длиной волны для полимеризации материала. В зависимости от типа источника излучения можно выделить следующие технологии: стереолитография (SLA), цифровая обработка светом (DLP) и жидкокристаллическая стериолитография (LCD).

• Стереолитография

Стереолитография (SLA) – это технология полимеризационной 3D-печати, основанная на использовании жидкой фотополимерной смолы, которая отверждается при воздействии лазерного источника излучения [31, 32].

Основной принцип, который используется при реализации технологии стериолитографии заключается в использовании платформы, погруженной в прозрачный резервуар, заполненный светоотверждаемой смолой. Во время погружения платформы в смолу лазерный луч следует по области конструкции и отверждает материал в соответствии с геометрией изделия. После того, как слой сформирован, платформа опускается или поднимается в направлении OZ на постоянную величину, равную высоте слоя. Процесс отверждения повторяется слой за слоем до тех пор, пока не будет завершена 3D-модель (рис. 2) [33].

Рис. 2.

Схема процесса трехмерной печати с использованием технологии стериолитографии.

Технология стериолитографии является перспективным подходом к получению изделий для различных областей применения с высокой точностью от 10 до 150 мкм. Однако, существенным недостатком является низкая скорость процесса печати от 10 до 20 мм/ч [33].

• Цифровая обработка светом

Цифровая обработка светом (DLP) – это технология 3D-печати, которая основана на использовании светодиодного проектора для отверждения фоточувствительной смолы. В отличие от технологии стериолитографии, в которой используется лазер для отверждения слоя, технология DLP использует светодиодный проектор для проецирования изображения всего поперечного сечения объекта (слоя) на фотополимерную смолу. При этом отверждение всего слоя происходит одновременно, что приводит к меньшему времени печати по сравнению с технологией SLA (рис. 3) [34, 35].

Рис. 3.

Схема процесса трехмерной печати с использованием технологии цифровой обработки светом.

Технологи DLP имеет те же преимущества и ограничения, что и технология SLA, включая необходимость в подборе подходящих материалов и постобработке. Тем не менее, DLP позволяет получать изделия с большей точностью, меньшим количеством затраченного времени и более высоким качеством поверхности изделия по сравнению с SLA, благодаря использованию светодиодного проектора с высоким разрешением и отверждению целого слоя изделия [36].

• Жидкокристаллическая стериолитография

Жидкокристаллическая стериолитография (LCD) – это еще одна технология 3D-печати, которая использует фотополимерную смолу, основанная на отверждении материала источником ультрафиолетового света. В отличие от технологий SLA и DLP, которые используют лазер или проектор для селективного отверждения смолы соответственно, LCD основана на использовании жидкокристаллического дисплея, который по заданной 3D-модели за счет ультрафиолетового света вызывает отверждение фотополимерной смолы (рис. 4) [37].

Рис. 4.

Схема процесса трехмерной печати с использованием технологии жидкокристаллической стериолитографии.

Технология жидкокристаллической стериолитографии (LCD) известна своей способностью производить изделия с высоким разрешением и точностью, аналогично SLA и DLP. Кроме того, технология LCD позволяет получать изделия при более низких материальных затратах на печать по сравнению с SLA и DLP за счет использования более дешевого ЖК-экрана вместо лазера или проектора [38].

Экструзионный метод 3D-печати

Экструзионная 3D-печать является одним из наиболее часто используемых методов трехмерной печати [39]. Существует несколько различных типов экструзионной 3D-печати, включая послойное наплавление (FDM) и прямую гелевую печать (DIW).

• Послойное наплавление

Технология послойного наплавления (FDM) является одной из широко используемых технологий среди экструзионных методов 3D-печати [40]. FDM основана на использовании термопластичных материалов, которые расплавляются и послойно экструдируются через нагретое сопло экструдера на рабочую платформу для получения конечного изделия (рис. 5) [41, 42].

Рис. 5.

Схема процесса трехмерной печати с использованием технологии послойного наплавления.

FDM обладает рядом преимуществ по сравнению с другими технологиями 3D-печати. Одним из основных преимуществ FDM является его универсальность с точки зрения выбора материала. Для реализации технологии послойного наплавления может использоваться широкий спектр термопластичных полимеров, таких как акрилонитрилбутадиенстирол (ABS), полимолочная кислота (PLA), полиэтилентерефталат-гликоль (PETG), поликапролактон (PCL), нейлон, поликарбонат и др. [43].

Одним из главных недостатков FDM является его ограниченное разрешение и точность. Поскольку экструдированный материал должен охлаждаться и затвердевать, прежде чем можно будет наносить следующий слой, существует предел тому, насколько тонким может быть каждый слой. Другим ограничением использования технологии FDM является плохая межслойная адгезия материала в конечном изделии. Это приводит к появлению в изделии хрупких частей, которые могут расслоиться или разрушиться при механической нагрузке. Чтобы преодолеть это ограничение, могут потребоваться методы постобработки, такие как отжиг или химическое сглаживание.

• Прямая гелевая печать

Прямая гелевая печать (DIW) – это технология экструзионной 3D-печати, которая использует вязкие “чернила” в качестве исходного материала для печати [44]. Она основана на продавливании “чернил” на рабочую область 3D-принтера, в процессе которого происходит послойное формирование изделия [45]. Используемые при реализации процесса прямой гелевой печати “чернила”, могут состоять из различных материалов, таких как биополимеры, гидрогели, керамика, которые могут быть функционализированы различными добавками, такими как наночастицы или ферменты, для достижения требуемых свойств.

Однако использование вязких материалов в качестве “чернил” приводит к необходимости осуществлять подбор состава материала с учетом его реологических характеристик. Реологические свойства материала должны обеспечивать отсутствие растекания при послойном формировании объекта, но при этом не должны препятствовать экструзии “чернил”. Кроме того, одним из ограничений технологии DIW является потребность в специализированном оборудовании, таком как экструдеры, основанные на пневматическом, механическом или шнековом продавливании “чернил” (рис. 6) [46].

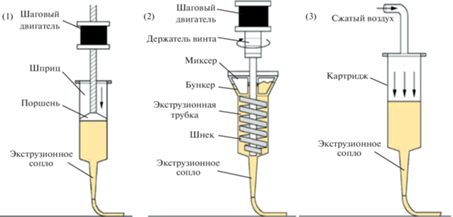

Рис. 6.

Устройство различных типов экструдеров для реализации технологии прямой гелевой печати.

Технология прямой гелевой печати является перспективным подходом к получению фнукциональных изделий со строго заданными свойствами. В настоящий момент данная технология используется при получении персонализированных имплантатов тканей и органов и систем доставки лекарственных препаратов. Однако, возможность реализации процесса печати с использованием вязких “чернил” может способствовать получению уникальных материалов со сложной геометрии для расширения областей применения конечных изделий.

ПРИМЕНЕНИЕ АДДИТИВНЫХ ТЕХНОЛОГИЙ

Аддитивные технологии для медицины

Одним из перспективных направлений интеграции аддитивных технологий в медицине является разработка и получение физических моделей тканей и органов для планирования хирургических операций. Основным преимуществом данного подхода является понимание точных анатомических особенностей пациентов, что может способствовать снижению рисков возникновения непредвиденных ситуации в ходе проведения оперативного вмешательства. Авторы работы [47] с использованием результатов компьютерной томографии и технологии стериолитографии смогли воссоздать трехмерную модель сердца с патологией, для планирования хирургического вмешательства. В другой работе [48] результаты медицинских исследований и технологии 3D-печати способствовали планированию удаления опухоли головного мозга. Аддитивные технологии в последнее время нашли широкое распространение в области скелетной реконструкции. Так, например, в работе [49] авторы использовали технологию послойного наплавления для получения модели искривленного позвоночника для планирования операции по его реконструкции. Получение физических моделей тканей и органов с использованием аддитивных технологий может способствовать разработке новых ингаляторных и интраназальных системы доставки лекарственных препаратов. Так в работе [50] с использованием технологии послойного наплавления и результатов компьютерной томографии была получена физическая модель органов дыхательной системы. Полученная модель была использована для проведения исследований in vitro при разработке системы доставки лекарственных веществ для лечения заболеваний нижних дыхательных путей.

Другим применением аддитивных технологий в медицине является получение персонализированных имплантатов тканей и органов. В настоящий момент наиболее востребованным направлением исследований является получение имплантатов костной ткани [51]. Персонализированные имплантаты костной ткани могут быть использованы при хирургическом лечении костных дефектов различной локализации или в тех случаях, когда стандартные имплантаты не могут быть использованы. Имплантаты, полученные с использованием процессов 3D-печати, адаптированы под анатомические особенности конкретного пациента, что позволяет упростить их имплантацию во время проведения операции и улучшить восстановление поврежденного участка [52].

При реализации процесса получения персонализированных костных имплантатов наиболее востребованным является порошковый метод 3D-печати. Это обусловлено возможностью получения изделий с высокой точностью без необходимости в поддерживающих конструкциях [25]. В работах [53, 54] авторы использовали технологии селективного лазерного спекания и плавления для получения имплантатов головки бедренной кости. В качестве материалов использовался сплав Ti–6Al–4V, который был адаптирован для реализации аддитивного процесса.

Однако, персонализированные металлические имплантаты костной ткани, полученные с использованием аддитивных технологий, имеют ряд проблем. Металлические сплавы характеризуются более высоким модулем упругости, чем костная ткань, что приводит к резорбции кости вокруг имплантата вследствие неправильного распределения механических воздействий на костную ткань [55]. Это, в свою очередь, может привести к чрезмерной подвижности имплантата и/или развитию остеопороза. Помимо этого, после сращения перелома в большинстве случаев необходима повторная операция по удалению металлического имплантата, что связано с такими недостатками, как возможное развитие инфекции, технические сложности при удалении металлофиксаторов, миграция имплантатов и др. [56].

Для снижения рисков возникновения данных последствий авторами [57] предложен подход к получению имплантатов костной ткани с использованием технологии селективного лазерного спекания на основе гидроксиапатита и поликапролактона. В результате исследований показано, что полученные изделия имеют высокоупорядоченную пористую структуру, способствуют васкуляризации, пролиферации и дифференцировке клеток.

Альтернативным подходом является использование экструзионного метода 3D-печати. Технология прямой гелевой печати может быть использована для получения трехмерных каркасов для инженерии костной и хрящевой ткани. В работе [58] с помощью комбинации технологий прямой гелевой печати и сверхкритической сушки были изготовлены матриксы, представляющие собой аэрогели из альгината натрия и гидроксиаппатита с контролируемой макро- и микроструктурой. Исследования продемонстрировали способность мезенхемальных стволовых клеток прикрепляться и пролиферировать на аэрогелях из альгината натрия и гидроксиаппатита при культивировании в течение 6 и 13 дней. Все эти особенности обеспечивают возможность использования данных матриксов в процессе регенерации костной ткани.

Процессы 3D-печати могут быть использованы при лечении заболеваний тканей сердечно-сосудистой системы. Порошковый метод 3D-печати может быть использован при получения персонализированных матриксов для роста клеток [59] и стендов [60–62].

В свою очередь, полимеризационный метод 3D-печати является крайне перспективным в области заболеваний сердечно-сосудистой системы. Так в работе [63] авторами была показана возможность получения аортального клапана, который обеспечивал более высокое сокращение отверстий и лучшую гемодинамику крови. Авторы [64] исследовали возможность терапии инфаркта миокарда с использованием стволовых клеток сердца. Терапия подразумевала получение гидрогелевых пластырей, нагруженных мезенхимальными стволовыми клетками (МСК) с использованием технологии стериолитографии. Многоканальные пластыри были изготовлены с контролируемым диаметром каналов 500 мкм. Полученный пластырь улучшал функции сердца по сравнению с традиционным методом лечения.

Несмотря на широкую распространённость технологии стериолитографии в области сердечно-сосудистой реконструкции серьезной проблемой остается разработка подходов к осуществлению процесса трехмерной печати с использованием клеток. Авторами работы [65] было доказано, что внедрение клеток в материал для печати ведет к их гибели. Гибель клеток связана с токсическим действием ультрафиолетового излучения необходимого для формирования твердой структуры. Для снижения токсического воздействия в работе [66] было предложено увеличить концентрацию фотоинициатора для достижения сшивки при облучении источником излучения в видимом свете. Полученные данные также показали гибель клеток, которая была вызвана возросшей концентрацией фотоинициатора, оказывающего токсическое воздействие.

Технология стериолитографии является перспективным методом для решения задач в области получения персонализированных медицинских изделий. Подобно порошковым методам трехмерной печати, данная группа методов способна обеспечить высокое качество конечных изделий. Однако, серьезной проблемой остается формирование гидрогелей с внедренными клетками. Это обусловлено как использованием токсичных фотоинициаторов, так и использованием УФ-света для отверждения материала [66].

Всю большую актуальность приобретают исследования, которые с помощью экструзионного метода 3D-печати и материалов на основе биополимеров с внедренными клетками, позволяют получать персонализированные имплантаты тканей и органов. В работе [67] представлен процесс получения хрящевой ткани с использованием данного подхода. Ряд исследований сосредоточен на получении тканей печени [68, 69], почек [70, 71] и других органов. Однако, существенным ограничением данного подхода является огромное воздействие на клетки в процессе печати [72]. Воздействие на клетки при экструзии “чернил” может способствовать мутации в структуре ДНК и, как следствие, неправильному росту. Другой серьезной проблемой является сложность в дифференцировке полученных тканей.

На наш взгляд наиболее перспективным подходом к формированию тканей и органов с использованием процессов 3D-печати является получение матриксов со сложной геометрией и высокопористой структурой на основе биополимеров с последующим ростом клеток на полученных материалах. Высокопористая структура конечных изделий способствует эффективной пролиферативной активности [73]. Кроме того, с использованием аддитивных технологий возможно формирование иерархической структуры высокопористых матриксов, что может обеспечить дифференцировку клеток.

Таким образом, методы и технологии аддитивного производства нашли широкое распространение в области медицины. Современные достижение в процессах 3D-печати и материалов для их реализации открывают возможности к получению персонализированных имплантатов тканей и органов. Персонализированный подход может позволить значительно улучшить терапию пациентов при необходимости трансплантации и снизить потребность в донорских органах. Однако, на данный момент широкое промышленное применение технологий 3D-печати в медицине ограничено, как за счет низкой скорости получения конечных изделий, так и за счет отсутствия требуемой сертификации конечных изделий. Развитие аддитивных технологий для медицинских применений возможно при расширении функционала устройств для печати, более широкого спектра материалов, наличии методов, подход и сопроводительных документов для сертификации конечных изделий.

Аддитивные технологии для фармацевтики

Аддитивные технологии имеют значительный потенциал в области фармацевтики для получения систем доставки лекарственных препаратов с контролируемым высвобождением активных фармацевтических ингредиентов.

В работе [74] авторы использовали порошковый метод 3D-печати для получения орально диспергируемого препарата. Полученные в результате проведенного исследования данные показали эффективность разработанной системы доставки. В другой работе [75] авторы использовали экструзионный метод 3D-печати с целью формирования системы доставки с контролируемым высвобождение АФИ. Представленные данные свидетельствуют о том, что возможно добиться требуемой скорости высвобождения лекарственного вещества при варьировании геометрии.

Кроме того, используя методы 3D-печати на основе полимеризации, возможно получать персонализированные системы доставки лекарств. Актуальным и перспективным является разработка трансдермальных систем доставки лекарств, полученных с использованием полимеризационных методов 3D-печати [76]. Например, в работе [77] авторы использовали технологию SLA для получения трансдермальных микроигл для доставки противоопухолевого препарата. Представленные в работе исследования свидетельствуют об эффективности разработанной системы доставки препарата.

Таким образом, аддитивные технологии находят свое применение в области фармацевтики при получении персонализированных систем доставки лекарственных препаратов. Однако, промышленная интеграция аддитивных процессов на данный момент является затруднительной. Во-первых, на данный момент не существует установок способных обеспечить высокую точность дозирования лекарственной субстанции для формирования геометрии лекарственного препарата. Во-вторых, скорость процесса печати существующих установок не позволяет получать требуемый объем лекарственных препаратов. В-третьих, в настоящий момент не существуют регламентирующих документов для стандартизации и контроля качества фармацевтических препаратов, полученных с использованием аддитивных процессов.

Аддитивные технологии для химической промышленности

Другой областью применения аддитивных технологий является химическая промышленность. Одним из основных применений является производство катализаторов. С развитием технологий подготовки катализаторов и адсорбционных материалов, методы порошковой 3D-печати SLS и SLM становятся все более востребованными при производстве катализаторов.

Например, полиамид-12 с функционализированным нанозолотом был напечатан методом SLS [78]. Предложенный в работе подход позволил получить высокоэффективный катализатор. Кроме того, авторы работы [79] обнаружили, что изделие, полученное с использованием технологии SLS, может поддерживать высокую каталитическую эффективность активного компонента Pd/SiO2 и предоставляет новый и эффективный путь для получения гетерогенных катализаторов с высокой активностью и возможностью повторного использования.

В работе [80] авторы использовали технологию SLM для получения стального электрода, модифицированного с помощью электрохимического осаждения. Полученные результаты свидетельствуют об увеличение электрохимических свойств по отношению к водороду и кислороду. Высокопроизводительный катализатор с трехмерной металлической структурой был использован для газо-жидко-твердофазной электрокаталитической реакции [81]. В работе показано увеличение электрокаталитических свойств полученного материала за счет увеличения доступных активных центров и снижение энергозатрат при его получении с использованием технологии SLM.

Экструзионные методы 3D-печати находят широкое распространение в химической промышленности. Например, технология послойного наплавления используется в области производства катализаторов. Возможность получения композиционных термопластичных материалов способствует получению высокоэффективных катализаторов для различных применений [82–84].

В работе [9] были получены катализаторы со сложной геометрией из полистирольной нити методом FDM-печати с последующим сульфированием с целью каталитической функционализации внутренней поверхности структуры. В реакции гидролиза сахарозы полученные катализаторы продемонстрировали лучшие каталитические характеристики как в периодическом, так и в непрерывном режиме по сравнению с коммерческим катализатором Amberlyst 15. Это связано с более высокой доступностью групп сульфокислот на поверхности сложной структуры катализатора и, следовательно, повышением эффективной кинетики реакции за счет снижения ограничений массопереноса.

Другим способом получения катализаторов со сложной геометрией методом FDM-печати является включение частиц металлов или их оксидов (таких как оксид цинка ZnO [85], оксид титана TiO2 [86] и магнетит Fe3O4 [87]) в полимерные нити для формирования органических/неорганических гибридных материалов. В работе [88] авторы показали возможность изготовления гибридного материала, состоящего из термопластичной нити ABS с включенными частицами BaTiO3. Загрузка BaTiO3 может составлять до 70 мас. %, при этом сложные конструкции можно изготавливать даже при высокой загрузке BaTiO3.

Одним из основных преимуществ технологии послойного наплавления для химической технологии является возможность изготовления изделий со сложной геометрией, что невозможно достичь с помощью традиционных технологий производства. Это особенно полезно при проектировании и оптимизации химических реакторов, где форма и размер компонентов реактора могут оказывать значительное влияние на эффективность и производительность химической реакции [89]. С помощью FDM-печати существует возможность изготавливать индивидуальные компоненты реактора, которые специально разработаны для повышения производительности реакции [90].

Авторы работы [91] разработали микрофлюидные чипы из термопластичного полимера ABS. Такие устройства состоят из камеры для гидролиза нуклеиновой кислоты и камеры для электрохимического детектирования модифицированным стеклоуглеродистым электродом. В дополнение к компонентам реактора, технология послойного наплавления также может быть использована для изготовления широкого спектра других продуктов химической инженерии, включая датчики, мембраны и катализаторы. Например, исследователи использовали FDM-печать с целью изготовления датчиков для обнаружения газов и химических веществ [92, 93], а также мембран для очистки воды [10, 11].

Перспективным направлением интеграции процессов аддитивного производства в химическую промышленность является разработка новых материалов и технологий 3D-печати вязкими “чернилами”. В настоящий момент существует ряд работ [94, 95], которые показывают эффективность использования процессов аддитивного производства при получении высокопористых материалов со сложной геометрией.

Несмотря на использование процессов 3D-печати в химической промышленности их применение ограничено получением катализаторов, мембран и микрофлюидных устройств. В настоящий момент расширение спектра возможных применений аддитивных технологий в химической промышленности ограничено из-за отсутствия стандартов обеспечения контроля качества конечных изделий, недостаточной высокой производительности существующих технологий. Однако, в настоящий момент развиваются новые технологии 3D-печати, в том числе вязкими “чернилами”, которые могут способствовать получению изделий с требуемыми функциональными свойствами.

ПРОБЛЕМЫ И БУДУЩИЕ ПЕРСПЕКТИВЫ

Несмотря на многие преимущества 3D-печати в рассматриваемых областях, все еще есть ряд проблем, которые необходимо решить, чтобы полностью реализовать ее потенциал. Некоторые из ключевых вопросов включают в себя:

− Качество изделий: качество изделий, изготовленных на 3D-принтерах, может быть ниже, чем при использовании традиционных методов производства, особенно в случае сложных геометрических форм.

− Низкая производительность: скорость и точность печати иногда могут быть недостаточными для осуществления масштабирования процессов аддитивного производства.

− Ограниченный выбор материалов: на данный момент существует ограниченный выбор материалов для 3D-печати, что ограничивает возможности производства различных изделий.

Мы считаем, что будущие направления исследований в области 3D-печати будут направлены на решение существующих проблем с целью интеграции аддитивных процессов в промышленное производство.

В первую очередь необходимо обеспечить контроль качеств и воспроизводимость изделий полученных с использованием аддитивных процессов. Для обеспечения высокого качества печати важно установить и поддерживать строгие процедуры контроля качества, которые включают в себя регулярную калибровку 3D-принтеров, а также мониторинг условий окружающей среды и свойств исходного материала. Воспроизводимость также является критическим вопросом в использовании 3D-печати. Для достижения воспроизводимости необходимо оптимизировать параметры печати и установить стандартизированные протоколы печати конкретных изделий.

Другим направлением развития аддитивных технологий является масштабирования аддитивных процессов. В настоящий момент во всех рассмотренных областях является существенным ограничением размеры печатной области и скорость реализации существующих технологий. Таким образом, будущие работы в области 3D-печати будут сосредоточены на разработке более эффективных технологий.

В настоящий момент существует потребность в разработке новых материалов для реализации процессов трехмерной печати. Это является особенно актуальным для получения персонализированных имплантатов тканей и органов. Кроме того, разработка новых материалов является актуальным направлением для химической промышленности. Постоянно проводятся работы по разработке новых материалов для 3D-печати, которые могут выдерживать экстремальные условия проведения химических процессов, такие как высокая температура или высокое давление. Например, новые композиционные материалы, которые включают керамику или металлические порошки, что позволит получать изделия, с улучшенными прочностными и термическими свойствами.

Развитие аддитивных технологий и их внедрение в промышленность должна сопровождаться интеграцией с искусственным интеллектом и машинным обучением с целью повышения качества процесса трехмерной печати. Это может включать автоматическую оптимизацию параметров печати, обнаружение и исправление ошибок в реальном времени, а также анализ качества изготовленных изделий. Использование искусственного интеллекта может улучшить производительность и качество 3D-печати, а также уменьшить затраты на производство.

ЗАКЛЮЧЕНИЕ

Аддитивные технологии являются перспективным подходом для решения задач медицины, фармацевтики и химической промышленности. Это достигается за счет возможности получения сложных структур и изделий с контролируемыми свойствами. Порошковые, полимеризационные и экструзионные методы 3D-печати позволяют успешно решать ряд задач в рассматриваемых областях.

Тем не менее, существует ряд проблем, которые необходимо решить, чтобы полностью интегрировать 3D-печать в производственные процессы. Выбор и разработка материалов остаются критическим вопросом, так как свойства материалов, используемых в 3D-печати, могут существенно повлиять на качество конечного изделия. Кроме того, разработка масштабируемых и экономически эффективных процессов 3D-печати необходима для обеспечения массового производства изделий. Несмотря на эти проблемы, ожидается, что аддитивные технологии позволят значительно ускорить процессы получения новых материалов для медицины, фармацевтики и химической промышленности в будущем. Ожидается, что достижения в области материаловедения и технологий 3D-печати позволят получать новые материалы и структуры с улучшенными характеристиками и функциональностью. Кроме того, аддитивные технологии могут позволить значительно сократить отходы при производстве, что обеспечит значительные экономические и экологические выгоды.

Исследование выполнено за счет средств гранта Российского научного фонда (проект № 23-13-00368).

ОБОЗНАЧЕНИЯ

SLS (Selective Laser Sintering) селективное лазерное спекание
SLM (Selective Laser Melting) селективное лазерное плавление
SLA (Stereolithography) стериолитография
LCD (Liquide Crystal Display) жидкокристаллическая стериолитография
DLP (Digital Light Processing) цифровая обработка светом
FDM (Fused Deposition Modeling) послойное наплавление
DIW (Direct Ink Writing) прямая гелевая печать
