Пространственные квазиконформные отображения и осесимметричные задачи
Ю. Д. Шевелев *
ИАП РАН
123065 Москва, ул. 2-я Брестская, 19/18, Россия
* E-mail: shevelev@icad.org.ru
Поступила в редакцию 30.06.2021
После доработки 30.06.2021
Принята к публикации 08.06.2022
- EDN: DGQMAO
- DOI: 10.31857/S0044466922100106
Аннотация
Рассматриваются квазиконформные отображения осесимметричных областей – частный случай трехмерных преобразований. Наряду с потенциалом скоростей для установившегося пространственного безвихревого течения идеальной несжимаемой жидкости вводятся две функции тока. Любой соленоидальный вектор можно представить в виде векторного произведения градиентов двух функций тока. В результате для определения потенциала скорости получаем связь составляющих скорости с функциями тока. Эти преобразования, с одной стороны, положены в основу гармонических по М.А. Лаврентьеву отображений. С другой стороны, эти условия можно рассматривать как обобщение условий Коши–Римана в пространственном случае. В данной работе обобщенные трехмерные условия Коши–Римана для гармонических отображений сводятся к обычным условиям Коши–Римана для полярных координат функций комплексного переменного. Применение гармонических по М.А. Лаврентьеву условий позволяет построить аналог квазиконформных отображений осесимметричных областей и обобщить отображения осесимметричных областей на произвольные области. Приводятся примеры визуализации квазиконформных отображений осесимметричных областей и их обобщений. Библ. 13. Фиг. 5.
1. ВВЕДЕНИЕ
Двумерные конформные отображения используются для расчета и визуализации гармонических векторных полей в гидродинамике, теории упругости, фильтрации, электромагнетизме и др. Применение двумерных конформных отображений связано с решением краевых задач для уравнения Лапласа, к которому сводятся многие стационарные задачи математической физики. Эти задачи описывают стационарные течения несжимаемой идеальной жидкости, распространение волн, процессы диффузии, распространение тепла, теорию тяготения, электростатику и др.
В течение многих лет не прекращались попытки распространить методы двумерных конформных отображений на трехмерный случай. В общем виде для трехмерных задач свойства плоских конформных отображений не обобщаются. В евклидовом пространстве при n > 2 конформные отображения исчерпываются конечным числом суперпозиций четырех видов отображений: параллельного переноса, преобразования подобия, ортогональные отображения и инверсии (см. [1]).
Теория функций многих комплексных переменных освещена во многих монографиях (см., например, [2]–[5]). Хорошая теория сильна своими приложениями, что видно на примере двумерной теории функции комплексного переменного. Для функций многих комплексных переменных применение мощного математического аппарата привело к значительным усложнениям. В пространственном случае разрешимость задач связана с топологическими и аналитическими свойствами комплексных многообразий. Основные вопросы теории пространственных конформных отображений изучены недостаточно, а теория многомерных конформных отображений не нашла практического применения.
Если отказаться от некоторых общих ограничений, то свойства двумерных конформных отображений можно обобщить и на трехмерный случай (см. [6]). Аналог трехмерных квазиконформных отображений получен при последовательном использовании двух обычных функций комплексного переменного. Приведены примеры построения сеток с помощью теории квазиконформных отображений. Попытки применения конформных отображений для построения сеток предпринимались и ранее в [7], [8]. В [9] построен класс квазиконформных отображений для случая суперпозиции плоских отображений.
В данной работе рассматривается осесимметричная задача с точки зрения теории трехмерных квазиконформных отображений. Пространственные (осесимметричные) задачи обладают симметрией, что позволяет исследовать, по сути, двумерные задачи. В отличие от плоского случая, для которого разработана теория с применением в различных областях, для осесимметричных течений аналогичная теория требует дальнейшего развития. Вместе с тем пространственные осесимметричные задачи являются трехмерными по существу.
Статья организована следующим образом: математическое обоснование гармонических по М.А. Лаврентьеву отображений вводится в разд. 2; в разд. 3 рассматриваются уравнения движения для осесимметричного случая; в разд. 4 рассматриваются трехмерные квазиконформные отображения с использованием полярных координат двух обычных функций комплексного переменного; примеры визуализации приведены в разд. 5.
2. ГАРМОНИЧЕСКИЕ ПО М.А. ЛАВРЕНТЬЕВУ ОТОБРАЖЕНИЯ
1. Наиболее интересные квазиконформные отображения трехмерных областей получаются при использовании гидродинамической аналогии (см. [10]). Рассмотрим установившееся движение идеальной несжимаемой жидкости. Предположим, что течение безвихревое. Уравнения движения в декартовой системе координат имеют вид
(1)
$\frac{{\partial u}}{{\partial x}} + \frac{{\partial v}}{{\partial y}} + \frac{{\partial w}}{{\partial z}} = 0,\quad \frac{{\partial w}}{{\partial y}} - \frac{{\partial v}}{{\partial z}} = 0,\quad \frac{{\partial u}}{{\partial z}} - \frac{{\partial w}}{{\partial x}} = 0,\quad \frac{{\partial v}}{{\partial x}} - \frac{{\partial u}}{{\partial y}} = 0.$Вследствие равенства $\operatorname{rot} {\mathbf{u}} = 0$, выражающего отсутствие завихренности, во всей области течения существует функция $\xi (x,y,z)$ при стационарном движении или функция координат и времени $\xi (x,y,z,t)$ при нестационарном движении такая, что ${\mathbf{u}} = \nabla \xi ,$ $\left( {u = \frac{{\partial \xi }}{{\partial x}},\;{v} = \frac{{\partial \xi }}{{\partial y}},\;w = \frac{{\partial \xi }}{{\partial z}}} \right)$. Здесь оператор $\nabla = {\mathbf{i}}\frac{\partial }{{\partial x}} + {\mathbf{j}}\frac{\partial }{{\partial y}} + {\mathbf{k}}\frac{\partial }{{\partial z}}$. Функцию $\xi $ назовем потенциалом скоростей и будем предполагать, что она непрерывна вместе со своими первыми двумя производными по времени и координатам. В отличие от двумерного случая система (1) переопределена: имеем четыре уравнения относительно трех переменных. Теория переопределенных систем дифференциальных уравнений с постоянными коэффициентами существенно опирается на теорию функций многих комплексных переменных.
Задача определения в некоторой области D функции, удовлетворяющей уравнению Лапласа, по известным значениям нормальной производной функции $\xi $ на поверхности S называется задачей Неймана. Гармоническая функция ищется по величине ее нормальной производной, заданной на границе области. К такой задаче сводится задача определения потенциала движения несжимаемой жидкости, обтекающей заданную геометрию. Если область течения содержит бесконечную точку, то будем требовать существование предела $\operatorname{grad} \xi $ при ${{x}^{2}} + {{y}^{2}} + {{z}^{2}} \to \infty $ скорости на бесконечности: ${{{\mathbf{u}}}_{\infty }}$, и будем считать этот вектор заданным. Для областей D с достаточно гладкой границей гармоническая в D функция $\xi $, удовлетворяющая граничному условию $\tfrac{{\partial \xi }}{{n\partial n}} = 0$ и условию на бесконечности, если D содержит бесконечную точку, всегда существует и определяется с точностью до действительной постоянной.
Задачи обтекания сводятся к отображению области течения на область в пространстве потенциала. Стационарные течения идеальной жидкости без вихрей и источников можно рассматривать как отображения области течения жидкости на область изменения вектора скорости. Отображения, удовлетворяющие условиям $u = {{\xi }_{x}},$ $v = {{\xi }_{y}},$ $w = {{\xi }_{x}}$ или условиям $\operatorname{div} {\mathbf{u}} = 0,$ $\operatorname{rot} {\mathbf{u}} = 0$, называются гармоническими. Векторные функции, осуществляющие гармонические отображения, обладают рядом свойств, аналогичных свойствам аналитических функций.
2. Наряду с потенциалом скоростей $\xi (x,y,z)$ введем две функции тока $\zeta (x,y,z)$ и $\eta (x,y,z)$ такие, что поверхности $\zeta (x,y,z) = {\text{const}}$ и $\eta (x,y,z) = {\text{const}}$ пересекаются вдоль линии тока. Для безвихревого течения $\nabla \times {\mathbf{u}} = 0$. Каждый соленоидальный вектор может быть представлен в виде векторного произведения градиентов двух функций:
Вектор скорости является касательным к двум семействам поверхностей $\nabla \zeta ,$ $\nabla \eta $, которые являются поверхностями тока. Величину вектора скорости представим в виде Напомним, что(2)
$\nabla \zeta \times \nabla \eta = \left[ {\begin{array}{*{20}{c}} {{{{\mathbf{i}}}_{{}}}}&{\mathbf{j}}&{\mathbf{k}} \\ {{{\zeta }_{x}}}&{{{\zeta }_{y}}}&{{{\zeta }_{z}}} \\ {{{\eta }_{x}}}&{{{\eta }_{y}}}&{{{\eta }_{z}}} \end{array}} \right] = {\mathbf{i}}\left( {{{\zeta }_{y}}{{\eta }_{z}} - {{\zeta }_{z}}{{\eta }_{y}}} \right) + {\mathbf{j}}\left( {{{\zeta }_{z}}{{\eta }_{x}} - {{\zeta }_{x}}{{\eta }_{z}}} \right) + {\mathbf{k}}\left( {{{\zeta }_{x}}{{\eta }_{y}} - {{\zeta }_{y}}{{\eta }_{x}}} \right).$(3)
${{\xi }_{x}} = {{\zeta }_{y}}{{\eta }_{z}} - {{\zeta }_{z}}{{\eta }_{y}},\quad {{\xi }_{y}} = {{\eta }_{x}}{{\zeta }_{z}} - {{\eta }_{z}}{{\zeta }_{x}},\quad {{\xi }_{z}} = {{\zeta }_{x}}{{\eta }_{y}} - {{\zeta }_{y}}{{\eta }_{x}}.$Рассмотрим обратное преобразование. В системе (3) переменные $x,\;y,\;z$ сделаем зависимыми, а переменные $\xi ,\;\eta ,\;\zeta $ – независимыми. Для этого в систему уравнений (3) подставим формулы преобразования производных при переходе от системы координат $\xi ,\zeta ,\eta $ к координатам $x,\;y,\;z.$
В результате получим
Отображение (4) можно рассматривать как преобразование некоторого течения в области D в поступательное движение в некоторой другой области.3. ОСНОВНЫЕ УРАВНЕНИЯ ДВИЖЕНИЯ ИДЕАЛЬНОЙ НЕСЖИМАЕМОЙ ЖИДКОСТИ В ОСЕСИММЕТРИЧНОМ СЛУЧАЕ
Рассмотрим осесимметричный случай как частный случай трехмерных преобразований. Ось симметрии выберем за ось $z$, а расстояние до оси обозначим через $\rho $. Рассмотрим пространственные течения, у которых все векторы скорости лежат в полуплоскостях, проходящих через некоторую прямую, называемую осью симметрии. Течение описывается плоским полем в любой из этих полуплоскостей. Составляющие скорости обозначим $u,\;v$ соответственно. Уравнения движения имеют вид (см. [11])
(5)
$\frac{{\partial \rho u}}{{\partial z}} + \frac{{\partial \rho v}}{{\partial \rho }} = 0,\quad \frac{{\partial u}}{{\partial \rho }} - \frac{{\partial v}}{{\partial z}} = 0.$Согласно первому уравнению, выражение $ - \rho v{\text{dz}} + \rho ud\rho $ является точным дифференциалом функции $\zeta $. Получаем
(7)
${\text{u}} = \frac{1}{\rho }\frac{{\partial \zeta }}{{\partial \rho }},\quad v = - \frac{1}{\rho }\frac{{\partial \zeta }}{{\partial z}}.$Функция тока $\zeta $ удовлетворяет уравнению
Из соотношений (6) и (7) следует, что функция тока и потенциал связаны соотношениями
(8)
${{\xi }_{z}} = {{\zeta }_{\rho }}{\text{/}}\rho ,\quad {{\xi }_{\rho }} = - {{\zeta }_{z}}{\text{/}}\rho .$Уравнения осесимметричных течений во многом аналогичны уравнениям плоских движений. Векторные линии поля скоростей совпадают с линиями $\zeta (z,\rho ) = {\text{const}}$ и, как в двумерном случае, являются линиями тока. Из уравнений следует, что линии $\xi (z,\rho ) = {\text{const}}\,z$ и $\zeta (x,\rho ) = {\text{const}}$ ортогональны. Действительно,
Если потенциал скоростей известен, то функция тока в осесимметричном случае находится по известным формулам.Система уравнений (5) является системой уравнений эллиптического типа с особенностью на оси вращения. Хотя система обладает особенностью, на нее распространяется теорема Римана о существовании и единственности отображений. Отображения обладают основными свойствами квазиконформных отображений (см. [11]).
4. КВАЗИКОНФОРМНЫЕ ОТОБРАЖЕНИЯ ПРОСТРАНСТВЕННЫХ ОСЕСИММЕТРИЧНЫХ ОБЛАСТЕЙ
1. Вернемся к обобщенным условиям Коши–Римана (3). Если функция тока $\eta \left( {x,y,z} \right)$ зависит от двух переменных $\eta \left( {x,y} \right)$, т.е. ${{\eta }_{z}} = 0$, то система уравнений (3) сводится к виду
(9)
${{\xi }_{x}} = - {{\zeta }_{z}}{{\eta }_{y}},\quad {{\xi }_{y}} = {{\eta }_{x}}{{\zeta }_{z}},\quad {{\xi }_{z}} = {{\zeta }_{x}}{{\eta }_{y}} - {{\zeta }_{y}}{{\eta }_{x}}.$В пространственном случае каждая задача определяется топологическими и аналитическими свойствами рассматриваемых областей. Пусть ${{C}^{2}}$ – пространство двух независимых комплексных переменных $z = ({{z}_{1}},{{z}_{2}})$. В дальнейшем под пространством ${{C}^{2}}$ комплексных переменных ${{z}_{1}},\;{{z}_{2}}$ будем понимать обычное евклидовое пространство ${{R}^{4}}$ действительных переменных $(x,y,z,t)$. При переходе от 4-мерного евклидова пространства ${{R}^{4}}$ в комплексное пространство появляется некоторая асимметрия.
Покажем, что решение системы (9) можно представить, используя две независимые функции комплексного переменного ${{\zeta }_{1}} = {{f}_{1}}\left( {{{z}_{1}}} \right)$ и ${{\zeta }_{2}} = {{f}_{2}}\left( {{{z}_{2}}} \right)$, определенные в своей области. Предположим, что в области $D$ задана однолистная аналитическая функция ${{\zeta }_{1}} = {{f}_{1}}\left( {{{z}_{1}}} \right)$. Каждому комплексному числу ${{z}_{1}} = x + iy$ из некоторой области ${{D}_{1}}$ (${{D}_{1}} \subset {{C}^{2}}$) ставится в соответствие комплексное число ${{\zeta }_{1}} = \tau {{e}^{{i\eta }}}$. Аналогично, функция ${{\zeta }_{2}} = {{f}_{2}}({{z}_{2}}) = \xi (z,t) + i\zeta (z,t)$ является однолистной аналитической функцией комплексной переменной ${{z}_{2}} = z + it$. Каждому комплексному числу ${{z}_{2}} = z + it$ из некоторой области ${{D}_{2}}$ (${{D}_{2}} \subset {{C}^{2}}$) ставится в соответствие комплексное число ${{\zeta }_{2}} = \xi + i\zeta $.
Для того чтобы функции ${{f}_{1}}({{z}_{1}}),\;{{f}_{2}}({{z}_{2}})$ были аналитическими в области ${{C}^{2}}$, необходимо выполнение в этой области условий Коши–Римана. Если функция ${{\zeta }_{1}} = {{f}_{1}}({{z}_{1}})$ комплексной переменной ${{z}_{1}} = x + iy$ представима в показательной форме ${{\zeta }_{1}} = \tau {{e}^{{i\eta }}}$, то условия Коши–Римана дифференцируемости функции в координатах $x,\;y$ имеют вид (см. [12])
(10)
${{\tau }_{x}}{\text{/}}\tau = {{\eta }_{y}},\quad {{\tau }_{y}}{\text{/}}\tau = - {{\eta }_{x}}.$Будем искать решение системы (9) в виде $\xi = \xi \left( {z,\tau (x,y} \right)),$ $\zeta = \zeta \left( {z,\tau (x,y} \right))$, $\eta = \eta \left( {x,y} \right)$. Здесь в качестве t выберем функцию $t = \tau \left( {x,y} \right)$. Для первых двух уравнений из (9) получаем
(12)
${{\xi }_{\tau }}{{\tau }_{x}} = - {{\zeta }_{z}}{{\eta }_{y}},\quad {{\xi }_{\tau }}{{\tau }_{y}} = {{\eta }_{x}}{{\zeta }_{z}}.$При этом система (12) разделяется и, учитывая (10), первое и второе уравнения системы (12) принимают одинаковый вид:
(13)
${{\xi }_{\tau }} = - {{\zeta }_{z}}{\text{/}}\tau ,\quad {{\xi }_{\tau }} = - {{\zeta }_{z}}{\text{/}}\tau .$(14)
${{\xi }_{z}} = {{\zeta }_{\tau }}({{\tau }_{x}}{{\eta }_{y}} - {{\tau }_{y}}{{\eta }_{x}}) = J_{1}^{*}{{\zeta }_{\tau }}{\text{/}}\tau ,\quad {{J}_{1}} = J_{1}^{*}{\text{/}}\tau = {{\tau }_{x}}{{\eta }_{y}} - {{\tau }_{y}}{{\eta }_{x}},\quad J_{1}^{*} > 0.$(15)
${{\xi }_{{z{\kern 1pt} *}}} = \zeta _{\tau }^{*}{\text{/}}\tau ,\quad {{\xi }_{\tau }} = - \zeta _{{z{\kern 1pt} *}}^{*}{\text{/}}\tau .$(16)
${{\xi }_{z}} = {{\zeta }_{\tau }}{\text{/}}\tau ,\quad {{\xi }_{\tau }} = - {{\zeta }_{z}}{\text{/}}\tau .$2. Отметим, что в осесимметричном случае условия (16) и условия (8) для функции тока и потенциала скоростей совпадают, если в качестве $\tau $ использовать функцию $\rho = {{({{x}^{2}} + {{y}^{2}})}^{{1/2}}}$. Действительно,
(17)
$\rho _{x}^{2} + \rho _{y}^{2} = 1,\quad \eta _{x}^{2} + \eta _{y}^{2} = 1{\text{/}}{{\rho }^{2}}.$Таким образом, имеем
или3. Рассмотрим обратное преобразование (4). Если учесть, что в нашем случае ${{z}_{\eta }} = 0$, то система (4) принимает вид
(18)
${{x}_{\xi }} = - {{z}_{\zeta }}{{y}_{\eta }},\quad {{y}_{\xi }} = {{z}_{\zeta }}{{x}_{\eta }},\quad {{z}_{\xi }} = {{x}_{\zeta }}{{y}_{\eta }} - {{y}_{\zeta }}{{x}_{\eta }}.$Если независимая переменная ${{\zeta }_{1}}$ представима в показательной форме ${{\zeta }_{1}} = \tau {{e}^{{i\eta }}}$, то для функции ${{z}_{1}} = x(\rho ,\eta ) + iy(\rho ,\eta )$ достаточные условия дифференцируемости имеют вид (см. [12])
Аналогично, условия Коши–Римана для функции ${{z}_{2}} = z(\xi ,\zeta ) + it(\xi ,\zeta )$ имеют видРассмотрим первое и второе уравнения системы (18). Будем искать решение в виде $x = x\left( {\tau \left( {\xi ,{\text{ }}\zeta } \right),\eta } \right),$ $y = y\left( {\tau \left( {\xi ,{\text{ }}\zeta } \right),\eta } \right)$, $z = z(\xi ,\zeta )$, $\tau = t(\xi ,\zeta )$. Первое и второе уравнения (18), учитывая ${{z}_{\zeta }} = - {{t}_{\xi }}{\text{/}}t$, можно представить в виде
Таким образом, соотношение (21) совпадает с соотношением (19).Третье уравнение системы (18) принимает вид
(22)
${{x}_{\tau }} = {{y}_{\eta }}{\text{/}}\tau ,\quad {{x}_{\eta }} = - \tau {{y}_{\tau }}\quad {\text{и}}\quad {{z}_{\xi }} = {{\tau }_{\zeta }}\tau J_{2}^{*},\quad {{z}_{\zeta }} = - {{\tau }_{\xi }}{\text{/}}\tau .$(23)
$z_{\xi }^{*} = {{\tau }_{{\zeta {\kern 1pt} *}}}\tau ,\quad z_{{\zeta {\kern 1pt} *}}^{*} = - {{\tau }_{\xi }}{\text{/}}\tau .$Следовательно, решение системы (18) можно получить с помощью использования произвольных однолистных аналитических функций ${{z}_{1}} = {{F}_{1}}\left( {{{\zeta }_{1}}} \right)$ и $z_{2}^{*} = {{F}_{2}}(\zeta _{2}^{*})$. Здесь ${{z}_{1}} = x + iy,$ ${{\zeta }_{1}} = \tau {{e}^{{i\eta }}}$, $z_{2}^{*} = z{\kern 1pt} {\text{*}} + it,$ ${{\zeta }_{2}} = \xi + i\zeta {\kern 1pt} *$.
Решение системы (18) имеет вид
4. Ковариантные составляющие метрических коэффициентов задаются формулами
5. Для того чтобы отображение, осуществляемое аналитическими функциями ${{z}_{1}} = F({{\zeta }_{1}})$, ${{z}_{2}} = F({{\zeta }_{2}})$, было квазиконформным, необходимо, чтобы оно было взаимно однозначным, т.е. функции ${{F}_{1}}({{\zeta }_{1}})$, ${{F}_{2}}({{\zeta }_{2}})$ должны быть однолистными в области G. Напомним, что в двумерном случае для аналитической функции необходимым условием однолистности в области G является условие $F{\kern 1pt} '(\zeta ) \ne 0$, т.е. производная должна быть всюду отлична от нуля в этой области, если исключить из рассмотрения неизолированные существенно особые точки. Преобразование квазиконформно и непрерывно всюду, кроме тех областей, где производная $F_{1}^{'}({{\zeta }_{1}})$, $F_{2}^{'}({{\zeta }_{2}})$ или $1{\text{/}}F_{1}^{'}({{\zeta }_{1}})$, $1{\text{/}}F_{2}^{'}({{\zeta }_{2}})$ не существует. Отображение, обратное квазиконформному отображению, также является квазиконформным. Иначе говоря, если функции ${{z}_{1}} = F({{\zeta }_{1}})$, ${{z}_{2}} = F({{\zeta }_{2}})$ квазиконформно отображают область G на область D, то обратная функция квазиконформно отображает область D на область G.
Для того чтобы отображение было взаимно однозначным, якобиан преобразования должен быть конечным и ненулевым. Локальная гомеоморфность отображения может нарушаться только в тех точках, в которых обращается в нуль якобиан отображения. Вопрос о нулях якобиана отображения сводится к изучению свойств критических точек. Найдем якобиан преобразования $J = \partial \left( {\xi ,\eta ,\zeta } \right){\text{/}}\partial \left( {x,y,z} \right)$ в случае ${{\eta }_{z}} = 0$. Воспользуемся условиями типа Коши–Римана в виде (9). В результате получим
Якобиан преобразования больше нуля. Это гарантирует взаимно однозначное отображение параметрической области на заданную.
Наряду со случаем ${{\eta }_{z}} = 0$ можно было бы аналогично рассмотреть случаи ${{\eta }_{x}} = 0$ и ${{\eta }_{y}} = 0$. Отметим, что теория двумерных конформных отображений полностью описывается теорией однолистных аналитических функций одного комплексного переменного ${{z}_{1}} = x + iy$, ${{\bar {z}}_{1}} = x - iy$ и ${{z}_{2}} = z + it,$ ${{\bar {z}}_{2}} = z - it$. Следовательно, квазиконформные отображения осуществляются голоморфными функциями комплексного переменного или антиголоморфными функциями. Таким образом, помимо рассмотренного выше случая, можно представить решение (17) в виде антиголоморфных функций или комбинации функций.
Использование условий (3) и (4) для построения гармонических по М.А. Лаврентьеву отображений позволяет обобщить трехмерные квазиконформные отображения на осесимметричный случай. В общем трехмерном случае построение квазиконформного отображения зависит от топологии пространства. Количество возможных классов квазиконформных отображений увеличивается и требует дальнейшего изучения.
5. РЕЗУЛЬТАТЫ ВИЗУАЛИЗАЦИИ ПРОСТРАНСТВЕННЫХ КВАЗИКОНФОРМНЫХ ОТОБРАЖЕНИЙ
Рассмотрим некоторые результаты визуализации трехмерных векторных полей, примеры которых для двумерного случая приведены, например, в [12].
С помощью квазиконформных отображений можно ввести пространственные системы криволинейных координат (см. [13]). Как было показано выше, решение системы (4) можно представить, используя две аналитические функции комплексного переменного: ${{z}_{1}} = {{F}_{1}}({{\zeta }_{1}})$ и ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$. Здесь ${{z}_{1}} = x + iy$, ${{\zeta }_{1}} = \rho {{e}^{{i\eta }}}$. Аналогично, ${{z}_{2}} = z + i\rho $ и ${{\zeta }_{2}} = \xi + i\zeta $. Таким образом, в осесимметричном случае получаем $x = \rho \cos \eta $, $y = \rho \sin \eta $, $z = z(\xi ,\zeta )$, $\rho = \rho (\xi ,\zeta )$. Отсюда следуют примеры криволинейных координат:
– цилиндрическая круговая система координат
– сферическая система координат
– параболические координаты вращения
– координаты вытянутого эллипсоида вращения
– тороидальные координаты
Для визуализации пространственных отображений были разработаны программы на языке Fortran и ${{C}^{{ + + }}}$. На фиг. 1 приведено визуальное представление систем криволинейных координат: (а) – цилиндрической, (б) – сферической, (в) – параболической, (г) – эллипсоидальной, (д) и (е) – тороидальной.

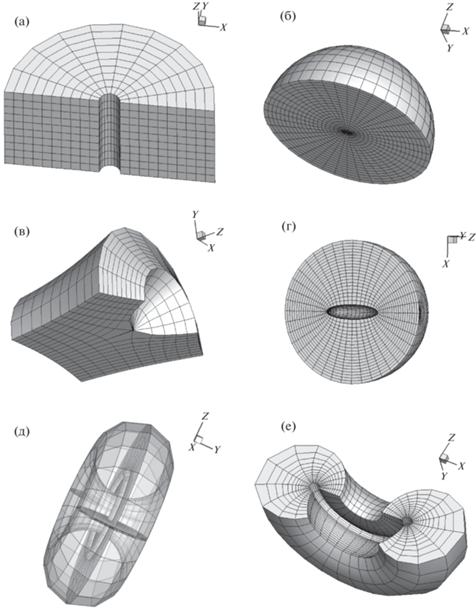

Для конечных двумерных односвязных областей одной из канонических областей является единичный круг. На фиг. 2 приведены результаты визуализации квазиконформных отображений для конечной области. Аналитическое продолжение получается из соответствующих плоских координат $z,\;\rho $ с помощью вращения на угол $\eta $ вокруг оси симметрии $\rho = 0$. Координаты $z,\;\rho $ изменяются в полуплоскости. Функции ${{z}_{1}} = \rho {{e}^{{i\eta }}}$ и ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ задают отображение внутренности области ($\left| {{{\zeta }_{2}}} \right| < 1$) на рассматриваемую область. Для показательной формы комплексного числа аргумент $\eta = \arg {{z}_{1}}$ является многозначной функцией. Выберем величину $\eta $ в промежутке $0 \leqslant \eta < 2\pi $. Для областей, симметричных относительно начала координат, функция ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ удовлетворяет условиям ${{F}_{2}}(0) = 0$, $F_{2}^{'}(0) > 0$. Этими условиями функция ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ определяется однозначно. Случаи, приведенные на фиг. 2, соответствуют следующим отображениям:
(а) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = {{\zeta }_{2}}{{t}^{{ - 2/n}}}$, $t = r + \sqrt {{{r}^{2}} - \zeta _{{2}}^{n}} $, $r = 0.5p(1 + \zeta _{2}^{n})$, $p > 1$, $n > 1$;
(б) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = {{t}^{2}} + 2t$, $t = {{\zeta }_{2}}{\text{/}}p$, $p > 1$;
(в) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = \sqrt {t + 1} - 1,$ $t = {{\zeta }_{2}}{\text{/}}p,$ $p > 1$.

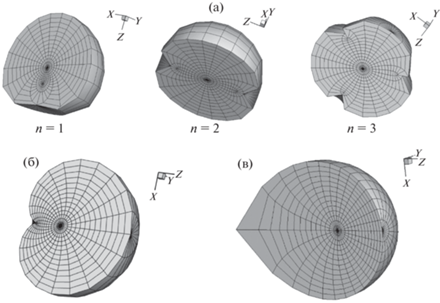

Отметим, что на фиг. 2а приведена область с n = 1, 2, 3 симметричными радиальными разрезами. В точках пересечения разреза с шаром появляется особенность, которая изображается седловыми точками. Отметим, что отображение в этих точках не является изогональным.

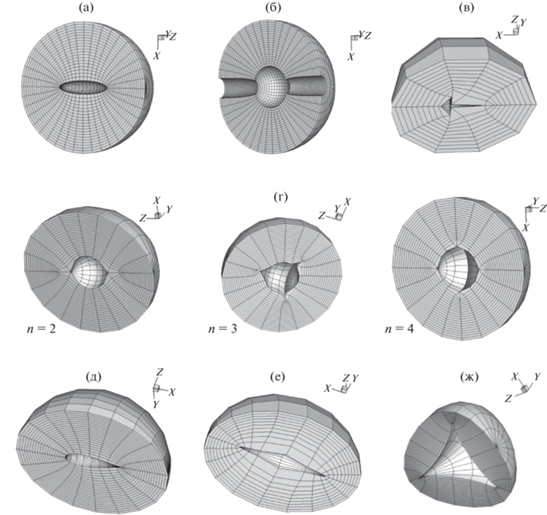

Для внешности конечных плоских контуров канонической областью является внешность единичного круга с включенной бесконечно удаленной точкой. На фиг. 3 приведены для внешности конечных областей функции ${{z}_{1}} = \rho {{e}^{{i\eta }}}$ и ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$, отображающие внешность области на рассматриваемую область. Для каждой бесконечной односвязной области с конечной границей отображение внешности круга ${{\zeta }_{2}} > 1$ на рассматриваемую область ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ определяется однозначно при условиях ${{F}_{2}}(\infty ) = \infty $, $F_{2}^{'}(\infty ) > 0$. Продолжим решение в координатах z, ρ на область $x = \rho \cos \eta ,$ $y = \rho \sin \eta $ с помощью вращения на угол $\eta $ вокруг оси симметрии ρ = 0. Приведенные визуализации соответствуют следующим случаям:
(а) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = 0.5(a + b){{\zeta }_{2}} + 0.5(a - b){\text{/}}{{\zeta }_{2}}$ – внешность эллипсоида с полуосями a, b > 0;
(б) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = \pi i{\text{/}}s(1 + p),$ $s = \ln r,$ $r = ({{\zeta }_{2}} - 1{\text{/}}{{r}_{0}})({{\zeta }_{2}} - {{r}_{0}}),$ ${{r}_{0}} = {{e}^{{i\pi p/(1 + p)}}},$ $p > 0$, – внешность шара с разрезами;
(в) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = t\sqrt {1 - 1{\text{/}}{{t}^{2}}} $, $t = 0.5[s({{p}_{1}} + {{p}_{2}}) + {{p}_{1}} - {{p}_{2}}]$, $s = 0.5({{\zeta }_{2}} + 1{\text{/}}{{\zeta }_{2}})$, ${{p}_{1}},{{p}_{2}} \geqslant 1$, – внешность симметричного крестообразного разреза ${{p}_{1}},{{p}_{2}} \geqslant 1$;
(г) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = z{{t}^{{n/2}}},$ $t = s + \sqrt {{{s}^{2}} - 1{\text{/}}\zeta _{2}^{n}} ,$ $s = p(1 + 1{\text{/}}\zeta _{2}^{n}),$ $p = 1.2451$, – внешность шара с n-симметричными разрезами, n = 2, 3, 4;
(д) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = 0.5(t + 1{\text{/}}t),$ $t = {{\zeta }_{2}}(p + 1) - p,$ $p = 0.3$, – симметричный профиль Жуковского;
(е) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = t\sqrt {1 + 1{\text{/}}t_{{}}^{2}} ,$ $t = p{{\zeta }_{2}},$ $p = 1.05$, – внешность одноконтурного кассиана;
(ж) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = {{\zeta }_{2}} + 1{\text{/}}(pn\zeta _{2}^{n}),$ $p = 1.1$; при p > 1 – укороченная гипотрохоида, при p = 1 – гипоциклоида, $n \geqslant 2$. Отметим особенность, приведенную на фиг. 3в, которая появляется в начале координат при вращении симметричного крестообразного разреза. Решение не является изогональным в окрестности начала координат и локально теряет свойства конформности.

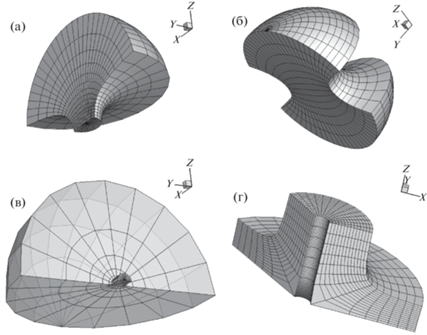

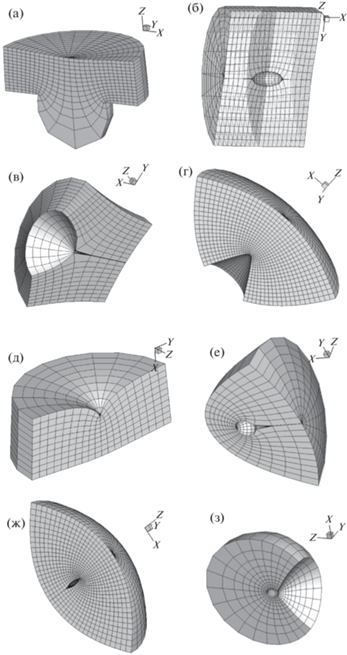

Для криволинейных плоских полуплоскостей канонической областью является полуплоскость $\operatorname{Im} {{\zeta }_{2}} > 0$ (см. [12]). Отображение ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ угловой области, отображающей полуплоскость $\operatorname{Im} {{\zeta }_{2}} > 0$ на рассматриваемую область, и удовлетворяющей условию ${{F}_{2}}(\infty ) = \infty $, определяется с точностью до линейного преобразования ${{\zeta }_{2}}$. Аналитическое продолжение получается из соответствующих плоских координат z, ρ с помощью вращения на угол η вокруг оси симметрии. На фиг. 4 представлены результаты, соответствующие соответственно случаям
(а) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = (1 + s){\text{/}}(1 - s),$ $s = {{r}^{p}},$ $r = ({{\zeta }_{2}} - 1){\text{/}}({{\zeta }_{2}} + 1)$, при $0 < p < 1$ – выступ, при 1 < p < 2 – впадина, p = 1.6;
(б) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = a{{\zeta }_{2}} + ib\sqrt {1 - \zeta _{2}^{2}} ,$ $a = 1,$ $b = 0.5$, – эллипсоид вращения;
(в) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = {{(\sqrt {\zeta _{2}^{{}}} + i)}^{2}}$ – параболоид вращения;
(г) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = {\text{сos}}\,t,$ $t = 2p\arccos s,$ $s = - i{{\zeta }_{2}},$ $0 < p < 1$, – гиперболоид вращения;
(д) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = i(t + 1{\text{/}}t - 2),$ $t = 1 - i{{\zeta }_{2}}$, – вращение острия циссоиды;
(е) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = t + \sqrt {t - 1} \sqrt {t + 1} ,$ $t = 1 - \zeta _{2}^{2}$, – вращение полуплоскости с закругленным краем;
(ж) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = (1 + t){\text{/}}(1 - t),$ $t = {{s}^{{2p}}},$ $s = (r - 1){\text{/}}(r + 1),$ $r = u + \sqrt {u - 1} \sqrt {u + 1} ,$ $u = 1 - \zeta _{2}^{2},$ $0 < p < 1$, – вращение полуплоскости с оперенным краем, p = 0.85;
(з) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = {{t}^{{2p}}},$ $t = \sqrt {1 - \zeta _{2}^{2}} - i{{\zeta }_{2}},$ $0 < p < 1$, – вращение угла с закругленной вершиной.
Для двумерных криволинейных полос в качестве канонической области берется прямолинейная горизонтальная полоса $0 < \operatorname{Im} {{\zeta }_{2}} < \pi $. На фиг. 5 построены функции ${{z}_{1}} = \rho {{e}^{{i\eta }}}$ и ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$, отображающие полосу $0 < \operatorname{Im} {{\zeta }_{2}} < \pi $ на рассматриваемую криволинейную область таким образом, что точки ${{\zeta }_{2}} = - \infty ,$ ${{\zeta }_{2}} = \infty $ отражаются в рукава полосы. Функция ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ определена с точностью до сдвига аргумента ${{\zeta }_{2}}$. На фиг. 5а–г представлены результаты, соответствующие случаям
(а) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = t + {{e}^{t}},$ $t = \zeta _{2}^{{}} + i\pi {\text{/}}2$;
(б) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = t + {\text{sh}}\,t,$ $t = \zeta _{2}^{{}} - i\pi {\text{/}}2$;
(в) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = t - {\text{arth}}(1{\text{/}}t),$ $t = \sqrt {{{e}^{s}} + 1} ,$ $s = 2\zeta _{2}^{{}} - i\pi $;
(г) ${{z}_{1}} = \rho {{e}^{{i\eta }}}$, ${{z}_{2}} = \operatorname{parth} t - \operatorname{arctg} pt,$ $t = \sqrt {(s - 1){\text{/}}(s + {{p}^{2}})} ,$ $s = \exp (\zeta _{2}^{{}}),$ $p = 1.5$.
Эти случаи можно трактовать как соответствующие различным каналам, образованным вращением разнобочной гиперболы, цепной линии и др.
Приведенные результаты соответствуют двумерным результатам, приведенным в каталогах 1–4 работы [12]. Хотя результаты соответствуют осесимметричному случаю, полученные результаты значительно шире. Например, можно обобщить осесимметричный случай, если рассмотреть случай обобщенных координат вращения: ${{z}_{1}} = \zeta _{1}^{\alpha }$ и ${{z}_{2}} = {{F}_{2}}({{\zeta }_{2}})$ ($\alpha > 0$).
6. ВЫВОДЫ
Применение преобразований, которые являются основой гармонических по М.А. Лаврентьеву отображений, позволяет построить квазиконформные отображения осесимметричных областей. Трехмерное квазиконформное отображение осесимметричных областей получено как суперпозиция произвольных конформных отображений в полярных координатах. Квазиконформные отображения осесимметричных областей обладают основными свойствами конформных отображений. Приводятся примеры построения пространственных координатных систем и их визуализация.
В трехмерном случае в зависимости от топологических и аналитических свойств рассматриваемых областей количество возможных классов квазиконформных отображений увеличивается и требует дальнейшего изучения. Исследования отображений трехмерных областей, которые могли бы заменить в приложениях плоские конформные отображения, следует продолжить. Это позволит классифицировать квазиконформные отображения и составить каталоги трехмерных квазиконформных отображений и др.
Лучшим доказательством полученных результатов является их визуализация.
