Физика металлов и металловедение, 2022, T. 123, № 9, стр. 949-954

ВВЕДЕНИЕ

Магнитоимпедансный эффект (далее – МИ) заключается в зависимости комплексного электрического сопротивления ферромагнитного проводника от напряженности внешнего магнитного поля при протекании по нему переменного тока высокой частоты. Ограничиваясь цилиндрической геометрией, в качестве примера объектов с высоким МИ можно привести аморфные магнитомягкие провода, полученные быстрой закалкой из расплава [1], композитные провода типа “высокопроводящая слабомагнитная жила–тонкое магнитомягкое покрытие” [2] и микропровода в стеклянной оболочке [3]. Отметим, что для определения оптимальных режимов эксплуатации аморфных проводов, в том числе с наилучшим магнитоимпедансным откликом, важно иметь представление о распределении намагниченности в объеме провода. Это распределение упрощенно описывается в рамках модели с аксиально намагниченной центральной частью (кором) и циркулярно или радиально намагниченной приповерхностной областью (оболочкой) [4], но в деталях остается неясным [5]. В случае композитного провода, если судить по некоторым экспериментальным и теоретическим результатам, управление оптимальными режимами эксплуатации возможно путем вариации геометрических размеров жилы и покрытия и их электромагнитных свойств, включая особенности эффективной магнитной анизотропии [6–8].

Пренебрегая вкладом внешней индуктивности, выражение для импеданса однородного проводника радиуса r при одинаковой электропроводности σ по всему поперечному сечению можно представить в виде [9]:

где R_DC – сопротивление проводника постоянному току, k = (1 + i)/δ, i – мнимая единица, δ = = (πfσμ₀μ)^–1/2 – толщина скин-слоя, f – частота переменного тока, μ₀ – магнитная постоянная, μ – эффективная поперечная (относительно направления переменного тока) магнитная проницаемость, J₀ и J₁ – функции Бесселя первого рода нулевого и первого порядков.

В случае композитных проводов, характеризующихся наличием двух областей с сильно отличающимися электропроводностями, выражение для импеданса существенно усложняется [6, 10].

Каким бы ни было распределение магнитных и электрических параметров по сечению провода, благодаря скин-эффекту оно найдет отражение на зависимостях импеданса от частоты переменного тока Z(f). Например, было обнаружено, что при наличии нескольких областей с отличающимися магнитными проницаемостями, на теоретических кривых Z(f), представленных в логарифмическом масштабе, наблюдаются изменения наклона [11]. Выраженность этих изменений зависит от соотношения электромагнитных параметров областей и координат их границ. Изменения наклона обнаруживали и в случае экспериментальных кривых Z(f) [5].

Это дает основание полагать, что анализ частотной зависимости импеданса позволит оценить координаты областей магнитных проводников, имеющих отличающиеся электромагнитные параметры. На наш взгляд, разработка данного подхода окажется полезной при оценке распределения магнитной проницаемости по сечению и намагниченности в объеме аморфных магнитомягких проводов.

Разработку предложенной задачи наиболее целесообразным представляется начать с компьютерного моделирования импедансного отклика цилиндрических объектов, содержащих области с отличающимися электромагнитными параметрами. Здесь хорошо себя зарекомендовало компьютерное моделирование методом конечных элементов [12]. Задавая координаты границ областей и анализируя смоделированные частотные зависимости импеданса, можно будет установить их взаимосвязь.

Экспериментальная проверка результатов моделирования на аморфных магнитомягких проводах представляется затруднительной, так как распределение магнитной проницаемости по сечению в деталях неизвестно. Поэтому наилучшим решением, на наш взгляд, будет на первоначальном этапе выполнить экспериментальную проверку на композитных проводах, так как размеры областей с отличающимися электромагнитными параметрами задаются при их изготовлении. Полученные выводы в дальнейшем можно распространить на аморфные магнитомягкие провода.

В настоящей работе представлены результаты компьютерного моделирования импедансного отклика композитного провода типа “высокопроводящая слабомагнитная жила–тонкое магнитное покрытие”. Результаты моделирования сопоставляются с экспериментальными зависимостями импеданса от частоты переменного тока, полученными для композитного провода CuBe/FeCoNi.

ОБРАЗЦЫ И ЭКСПЕРИМЕНТАЛЬНЫЕ МЕТОДИКИ

Компьютерное моделирование импедансного отклика композитного провода выполняли методом конечных элементов с помощью программного пакета Comsol Multiphysics (лицензия № 9602434). Провод имел радиус r₀ = 52.5 мкм и был представлен двумя соосными областями: цилиндром радиуса r₀ – a (центральная жила) и цилиндрическим слоем толщиной a = 1 мкм (покрытие) (рис. 1а, вставка). Удельную электропроводность жилы, σ₁, варьировали от 5 до 50 МСм/м, а удельную электропроводность материала покрытия, σ₂, – от 1 до 10 МСм/м. При этом накладывали условие σ₁ > σ₂. Магнитная проницаемость материала жилы, μ₁, во всех случаях была равна 1, тогда как магнитную проницаемость покрытия, μ₂, изменяли от 1 до 3000.

Импедансный отклик моделировали в диапазоне частот переменного аксиального тока, f, от 0.01 до 100 МГц, типичных для МИ приложений. Отметим, что частотную зависимость электропроводностей и магнитных проницаемостей материалов жилы и покрытия, равно как и их тензорный характер, во внимание не принимали.

При построении конечно-элементной сетки [12] следили, чтобы размер ее элементов был меньше толщины скин-слоя.

Образцами для экспериментального исследования служили отрезки композитного провода длиной 30 мм, полученного в результате электролитического осаждения ферромагнитного сплава Fe₂₀Co₆Ni₇₄ на поверхность предварительно полированного провода состава Cu₉₈Be₂. Толщина покрытия составляла 1 мкм при общем радиусе провода 52.5 мкм. Образцы никаким термообработкам не подвергали.

Импеданс композитного провода измеряли на автоматизированном измерительном комплексе, который описан в работе [13]. Измерения проводили в диапазоне частот переменного тока от 0.01 до 100 МГц при действующем значении силы тока 1 мА, протекающем вдоль длины образца. Внешнее магнитное поле прикладывали в этом же направлении (конфигурация продольного МИ), его максимальная напряженность составляла 12 кА/м.

Магнитоимпедансный эффект рассчитывали по формуле

Зависимости модуля импеданса от частоты переменного тока Z(f), полученные как в результате моделирования, так и экспериментальным путем, пересчитывали в зависимости вида lg Z(lg f). По этим зависимостям численно, методом трех точек, находили вторую производную:

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

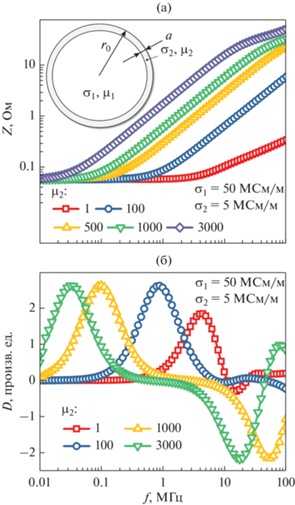

На всех кривых Z(f), полученных в результате моделирования, можно выделить некоторую характерную частоту f₁, в области которой наблюдали переход от практически горизонтального участка к возрастающему (рис. 1а). Например, при σ₁ = 50 МСм/м, σ₂ = 5 МСм/м и μ₂ = 1 частота f₁ ≈ 4.5 МГц. При f > f₁ наблюдали рост импеданса. Также нужно отметить, что чем больше магнитная проницаемость μ₂, тем меньше частота f₁. Слабая зависимость импеданса от частоты при f < f₁ обусловлена тем, что распределение плотности тока по жиле преимущественно равномерное, скин-эффектом можно пренебречь, а в покрытии плотность тока на порядок меньше, чем в жиле (рис. 2а). На более высоких частотах появляется выраженный скин-эффект, приводящий к росту импеданса с повышением f.

При μ₂ > 500 в области десятков мегагерц наблюдали уменьшение наклона кривых Z(f) (рис. 1а). Частоту переменного тока, в области которой происходит это изменение, обозначили f₂. Например, при μ₂ = 3000 частота f₂ ≈ 17.8 МГц. С увеличением магнитной проницаемости f₂ уменьшается. Картина распределения плотности тока по сечению композитного провода на частоте f₂, представленная на рис. 2б, позволяет сделать вывод, что при f ≥ f₂ переменный ток вытесняется в покрытие композитного провода. Это и приводит к заметному изменению наклона кривых Z(f).

Частоты f₁ и f₂ удобно определять из частотных зависимостей второй производной D(f), рассчитанных с помощью выражения (3) (рис. 1б). Видно, что при f₁ на кривых D(f) наблюдаются хорошо заметные максимумы, а при f₂ – четко выраженные минимумы, сопоставимые по величине с упомянутыми максимумами. Минимумы появляются при μ₂ > 500, как и соответствующие изменения наклона кривых Z(f). С увеличением магнитной проницаемости и максимум, и минимум смещаются влево, т.е. f₁ и f₂ уменьшаются (рис. 3).

Частота f₁, кроме уже отмеченной зависимости от магнитной проницаемости покрытия, также демонстрирует зависимость от электропроводности жилы σ₁ – чем больше электропроводность, тем меньше f₁ (рис. 3а). Зависимость величины f₁ от электропроводности покрытия σ₂ не обнаружили. Частота f₂, напротив, кроме μ₂ зависит от σ₂, но от σ₁ не зависит (рис. 3б).

Опираясь на то, что при f > f₂ переменный ток сосредоточен преимущественно в покрытии композитного провода, воспользовались выражением для импеданса цилиндрического проводника (1), полагая, что R_DC = ${l \mathord{\left/ {\vphantom {l {\left( {{{s}_{2}}pr_{0}^{2}} \right)}}} \right. \kern-0em} {\left( {{{s}_{2}}pr_{0}^{2}} \right)}},$ где l – длина провода. Получили, что значению импеданса Z(f₂) соответствует толщина скин-слоя δ ≈ a. Такой же результат получили по выражению для δ, принимая, что f = f₂, σ = σ₂, μ = μ₂.

На частотах f < f₂, когда ток распределен по областям композитного провода с отличающимися электропроводностями, для описания частотной зависимости импеданса в общем случае требуются более сложные подходы [6, 10]. Однако при f ≤ f₁ ток в основном сосредоточен в жиле, поэтому вновь можно воспользоваться выражением для импеданса цилиндрического проводника (1), приняв R_DC = l/[σ₁π(r₀ – a)²]. Исходя из этого, получили, что значению Z(f₁) соответствует параметр δ ≈ r₀ – a, равный радиусу жилы.

Обратимся к экспериментальным результатам. Кривые (∆Z/Z)(H) имеют вид “двойного пика”, хорошо известного из литературы [14] (рис. 4а). Это свидетельствует о наличии циркулярной компоненты намагниченности, что характерно для электроосажденных проводов в исходном состоянии и обусловлено технологией их получения [7, 14]. Напряженность магнитного поля H_p, в котором магнитоимпедансный эффект достигает максимального значения (∆Z/Z)_max, с ростом частоты переменного тока увеличивается от 0.3 до 0.5 кА/м. Это обусловлено тем, что поле H_p связано с полем магнитной анизотропии, параметры которой в покрытии электроосажденных проводов могут иметь некоторую дисперсию. Также нужно отметить, что перемагничивание покрытия в полях, меньших поля анизотропии, может осуществляться достаточно сложным образом [14]. По этим причинам анализируются зависимости Z(f), полученные в полях H ≥ H_p (рис. 5).

Частотная зависимость максимального значения магнитоимпедансного эффекта (∆Z/Z)_max, соответствующего правому максимуму на кривых ∆Z/Z(H), имеет довольно округлый пик: в диапазоне частот от 2 до 10 МГц величина (∆Z/Z)_max изменяется не более чем на 20%: от 380 до 400% (рис. 4б).

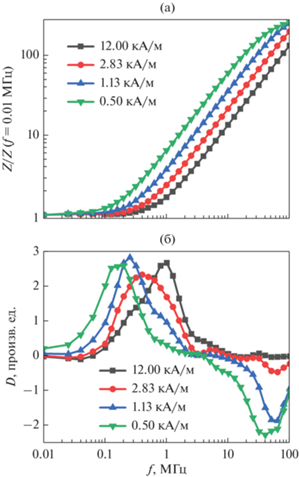

Экспериментальные зависимости Z(f) (рис. 5а) имеют тот же характер, что и зависимости, смоделированные при μ₂ > 1 (рис. 1а). Отметим, что при H ≥ H_p с уменьшением напряженности магнитного поля магнитная проницаемость покрытия увеличивается. С ростом магнитной проницаемости частоты f₁ и f₂, в области которых происходит изменение наклона экспериментальных кривых, как и в случае смоделированных кривых, уменьшаются.

Частотные зависимости второй производной D(f), рассчитанные по экспериментальным данным, представлены на рис. 5б. Они аналогичны зависимостям, полученным в результате моделирования (рис. 1а). Экспериментальные кривые D(f) также имеют максимум в области низких частот и минимум, который появляется на более высоких частотах с ростом магнитной проницаемости покрытия. Другими словами, анализируя частотные зависимости импеданса, можно уверенно установить наличие областей с отличающимися электромагнитными параметрами.

Используя формулу для импеданса цилиндрического проводника (1), выяснили, что экспериментальные значения Z(f₂), если считать параметр δ равным a, достигаются при электропроводности покрытия σ₂ ≈ 3.9 МСм/м. Такое значение электропроводности лежит в пределах значений, обычных для пермаллоя. Из экспериментальных значений Z(f₁), считая δ = r₀ – a, получили, что σ₁ ≈ 16 МСм/м. Это значение близко к удельной электропроводности материала Cu₉₈Be₂, из которого изготовлена жила композитного провода.

В случае аморфных магнитомягких проводов можно допустить, что удельная электропроводность одинакова по сечению. В этом случае определение границ областей с отличающимися магнитными проницаемостями по зависимостям D(f) будет значительно проще, так как в выражении для импеданса цилиндрического проводника (1) можно будет использовать значение R_DC, определенное экспериментально.

ЗАКЛЮЧЕНИЕ

Таким образом, с помощью компьютерного моделирования в Comsol Multiphysics были получены и проанализированы частотные зависимости электрического импеданса композитного провода типа “высокопроводящая слабомагнитная жила–тонкое магнитное покрытие”. Были обнаружены две характерные частоты переменного тока f₁ и f₂. Первая является верхней границей диапазона частот, в котором плотность тока в жиле значительно больше плотности тока в покрытии, а ее распределение по сечению жилы преимущественно равномерное. Вторая обнаруженная частота является нижней границей диапазона, в котором плотность тока в покрытии значительно больше плотности тока в жиле и при этом в данной области композитного провода сильно выражен скин-эффект. Другими словами, существование частот f₁ и f₂ связано с наличием двух областей с отличающимися электрическими и магнитными параметрами. Их конкретное значение при заданных геометрических параметрах жилы и покрытия зависит от электропроводностей и магнитных проницаемостей областей композитного провода.

Было показано, что значения частот f₁ и f₂ удобно определять с помощью второй производной логарифма импеданса по логарифму частоты переменного тока: f₁ соответствует максимуму второй производной, f₂ – минимуму.

Экспериментальные частотные зависимости импеданса композитного провода CuBe/FeCoNi имеют тот же вид, что и зависимости, полученные компьютерным моделированием. Вторая производная логарифма экспериментально измеренного импеданса по логарифму частоты также имеет хорошо выраженные максимум и минимум. Другими словами, анализируя частотные зависимости импеданса, можно установить наличие в цилиндрическом проводнике областей с отличающимися электромагнитными параметрами.

Моделирование и измерения импеданса электроосажденных проводов были выполнены в Иркутском государственном университете за счет гранта Российского научного фонда № 22-22-00709, https://rscf.ru/project/22-22-00709/.
