Журнал вычислительной математики и математической физики, 2019, T. 59, № 3, стр. 409-428

ВВЕДЕНИЕ

Исследованию течений вязкой жидкости между вращающимися цилиндрами и сферами уделяли существенное внимание многие, в том числе всемирно известные ученые (см., например, обзоры [1]–[4]). Такой интерес неслучаен, поскольку изучение механизмов возникновения вихревых структур, характерных для таких течений, является важным элементом для понимания более сложных природных процессов. Здесь можно отметить атмосферные явления, течения в жидком ядре Земли и других планет, влияние крупномасштабных вихревых структур на эволюцию аккреционных дисков звездных систем.

В случае бесконечных коаксиально вращающихся цилиндров уравнения Навье–Стокса допускают стационарное решение, в котором скорость и давление зависят только от расстояния до оси вращения [5], [6]. Такое решение описывает так называемое основное течение (течение Куэтта). В ходе экспериментальных и теоретических исследований Тейлор впервые исследовал устойчивость основных течений и показал возможность возникновения вихревых вторичных течений (см. [7]). В предположении малости зазора между цилиндрами им было получено условие возникновения неустойчивости при сонаправленном вращении цилиндров. Позднее было показано (см. [8]), что условие справедливо и в более общем случае.

Течения между коаксиально вращающимися концентрическими сферами являются существенно более сложными для аналитического и численного исследования (см. [2]). Связано это в том числе и с тем, что не удается получить аналитические решения, описывающие основные течения. Более того, вид основных течений между вращающимися сферами существенно зависит от определяющих параметров. Так, например, при достаточно малых числах Рейнольдса характерными являются симметричные относительно оси вращения и экваториальной плоскости течения, в которых на дифференциальное вращение накладываются меридиональные циркуляции. В зависимости от соотношения скоростей вращения сфер возможны различные типы циркуляции в меридиональной плоскости (см. [9]). Не менее существенно развитие и устойчивость основных течений зависят и от относительной толщины зазора между сферами (см. [10]).

В настоящей работе моделируются течения вязкого газа между коаксиально вращающимися концентрическими цилиндрами и сферами. Газ описывается системой уравнений Навье–Стокса, в которой тензор вязких напряжений учитывается как в уравнении движения, так и в уравнении энергии. Помимо сжимаемости, специфичным здесь является также и то, что даже в случае цилиндров отсутствуют стационарные решения, описывающие основные течения, отличные от твердотельного вращения. Это связано с наличием вязких слагаемых в уравнении энергии, которые описывают переход кинетической энергии в тепловую за счет трения слоев газа.

В работе проведены двумерные и трехмерные расчеты по явным консервативным разностным схемам годуновского типа повышенного порядка точности, адаптированным по авторской методике (см. [11], [12]) для расчетов течений вязкого газа в цилиндрических и сферических координатах. В двумерных вариантах расчеты проводились в одном слое разностных ячеек при фиксированном значении полярного угла в предположении цилиндрической симметрии течения (2.5D-приближение).

Поскольку, как уже отмечалось, в рассматриваемом случае вязкого газа неизвестны аналитические решения, описывающие основные течения, в качестве начальных данных во всех проводимых расчетах задавались постоянные параметры покоящегося газа. Газ приводился в движение исключительно за счет вязкого трения о вращающиеся поверхности цилиндров или сфер. Таким образом, моделируемые течения не определялись каким-либо специфическим выбором начального состояния.

В ходе моделирования исследовалось влияние на характер течений соотношения угловых скоростей цилиндров и сфер, толщины зазора между ними, числа Рейнольдса и числа Маха. В случае вращающихся цилиндров показано, что при различных соотношениях этих параметров возможно возникновение квазистационарных периодических вихревых структур, содержащих один, два или более ряда разнонаправленных вихрей. Моделировались различные типы основных течений между вращающимися сферами, в том числе течение Стюартсона–Праудмэна [13], [14], которое возникает при достаточно больших значениях числа Рейнольдса и малых отклонениях в угловых скоростях сонаправленного вращения сфер. Проведено сравнение полученных результатов с данными экспериментальных и теоретических исследований для несжимаемой жидкости, а также расчетами других авторов.

1. ПОСТАНОВКА ЗАДАЧИ

Рассматривается система уравнений вязкого идеального газа (см. [5], [6]):

с уравнением состояния $p = (\gamma - 1)\rho \varepsilon $. Здесь $t$ – время, $\rho $ – плотность газа, $p$ – давление, $\varepsilon $ – удельная (массовая) внутренняя энергия, $E$ – полная удельная энергия, ${\mathbf{v}}$ – скорость газа, $\gamma $ – показатель адиабаты, ${\mathbf{\Pi }}$ – тензор напряжений, ${\mathbf{I}}$ – единичный тензор, ${\mathbf{\sigma }}$ – тензор вязких напряжений, ${\mathbf{v}} \otimes {\mathbf{v}}$ – диада векторов ${\mathbf{v}}$ (тензор 2-го ранга), $\mu $ – коэффициент динамической вязкости, $\zeta $ – коэффициент второй вязкости, $\nu $ – коэффициент кинематической вязкости.

В цилиндрической системе координат ($r$, $\varphi $, $z$) переход к прямоугольным декартовым координатам ($x$, $y$, $z$) определяется равенствами: $x = r\cos \varphi $, $y = r\sin \varphi $, где $r \geqslant 0$, $\varphi \in [0;2\pi )$. Система (1) может быть записана [15] в следующей векторной форме:

Здесь $H$ – полная удельная энтальпия.

Компоненты тензора вязких напряжений ${\mathbf{\sigma }}$ примут вид

Здесь и далее $\lambda = \zeta - 2\mu {\text{/}}3$. Приведем также выражения для компонент вектора ${{{\mathbf{R}}}_{\sigma }}$, характеризующего “вязкие” слагаемые в уравнениях системы (2):

В сферической системе координат ($r$, $\varphi $, $\psi $) переход к прямоугольным декартовым координатам ($x$, $y$, $z$) определяется равенствами $x = r\cos \varphi \cos \psi $, $y = r\sin \varphi \cos \psi $, $z = r\sin \psi $, где $r\; \geqslant \;0$, $\varphi \in [0;2\pi )$, $\psi \in [ - \pi {\text{/}}2;\pi {\text{/}}2]$. В сферических координатах система (1) также может быть записана в векторной форме:

Компоненты тензора вязких напряжений ${\mathbf{\sigma }}$ примут вид

Компоненты вектора ${{{\mathbf{R}}}_{\sigma }}$ в системе уравнений (3) можно записать в следующем виде:

В классическом варианте задача о течении вещества в пространстве между двумя коаксиально вращающимися бесконечными цилиндрами (течение Тейлора–Куэтта) рассматривается применительно к вязкой несжимаемой жидкости (см. [5], [6]), движение которой описывается уравнениями Навье–Стокса. Соответствующие уравнения получаются из системы (2), если считать плотность постоянной по пространству и во времени ($\rho = {\text{const}}$), а также исключить из рассмотрения уравнение энергии.

Рассматривается течение жидкости между двумя бесконечными цилиндрами с радиусами ${{R}_{1}}$ и ${{R}_{2}}$ (${{R}_{1}} < {{R}_{2}}$), которые вращаются вокруг своей оси, совпадающей с осью $z$ цилиндрических координат, с угловыми скоростями ${{\Omega }_{1}}$ и ${{\Omega }_{2}}$ соответственно. Ищется стационарное цилиндрически симметричное решение, удовлетворяющее условиям

В указанных предположениях система уравнений сводится к двум обыкновенным дифференциальным уравнениям: Здесь второе уравнение получено из равенства ${{(\operatorname{div} {\mathbf{\sigma }})}_{\varphi }} = 0$.

С учетом граничных условий прилипания $\text{v}({{R}_{1}}) = {{R}_{1}}{{\Omega }_{1}}$, $\text{v}({{R}_{2}}) = {{R}_{2}}{{\Omega }_{2}}$ получается известное (см. [5], [6]) решение

где постоянная ${{p}_{0}}$ определяется давлением на поверхности одного из цилиндров. Заметим, что решение (6) не зависит от коэффициента вязкости жидкости $\mu $.

Если при тех же предположениях (4) в совокупности с условием $\rho = {\text{const}}$ искать стационарное решение полной системы (2), то наряду с равенствами (5) из уравнения энергии получим

Подставляя в последнее уравнение выражение для $\text{v}{\kern 1pt} {\text{''}}$ из второго уравнения (5), приходим к равенству Таким образом, решение (6) удовлетворяет полной системе уравнений (2) только при $b = 0$, тогда ${{\Omega }_{1}} = {{\Omega }_{2}} = \Omega $, $a = \Omega $, $\text{v}(r) = \Omega r$. Это означает, что стационарным течением может быть лишь твердотельное вращение. Данный вывод имеет понятную физическую интерпретацию. При движении, отличном от твердотельного, имеет место трение между слоями газа, которое приводит к переходу кинетической энергии в тепловую при учете влияния тензора вязких напряжений в уравнении энергии. Вращающиеся цилиндры при этом по сути являются постоянным источником кинетической энергии.

Аналогичное исследование наличия стационарных решений может быть проведено и для случая течения между двумя коаксиально вращающимися с угловыми скоростями ${{\Omega }_{1}}$ и ${{\Omega }_{2}}$ концентрическими сферами с радиусами ${{R}_{1}}$ и ${{R}_{2}}$. Введем сферическую систему координат с центром, совпадающим с центрами обеих сфер, и осью вращения сфер $\psi = \pm \pi {\text{/}}2$. Будем искать стационарные цилиндрически симметричные решения системы уравнений (3), удовлетворяющие условиям

В указанных предположениях из второго и четвертого уравнения системы (3) получим Условие совместимости этих уравнений имеет вид Отсюда, находя первые интегралы уравнений $rd\psi = dr{\text{/}}\operatorname{tg} \psi $, $d\text{v} = 0$, получаем, что $\text{v} = \text{v}(r\cos \psi )$, где $\text{v}(\xi )$ – произвольная дифференцируемая функция.

Пусть $V(\xi )$ – произвольная первообразная функции ${{\text{v}}^{2}}(\xi ){\text{/}}\xi $, тогда общее решение первого уравнения (8) может быть записано в виде $p = \rho V(r\cos \psi ) + C(\psi )$, где $C(\psi )$ – произвольная дифференцируемая функция. Подставляя это решение во второе уравнение (8), получаем

Таким образом, получается, что функции $p = p({{r}_{c}})$ и $\text{v} = \text{v}({{r}_{c}})$ зависят лишь от расстояния до оси вращения сфер – цилиндрического радиуса ${{r}_{c}} = r\cos \psi $. С учетом этого обстоятельства оба уравнения (8) сводятся к одному и тому же обыкновенному дифференциальному уравнению $p{\text{'}} = \rho {{\text{v}}^{2}}{\text{/}}{{r}_{c}}$. Равенство

полученное из третьего уравнения системы (3) в предположениях (7), приводится к виду $\text{v}{\text{''}} + \text{v}{\text{'/}}{{r}_{c}} - \text{v}{\text{/}}r_{c}^{2} = 0$. Таким образом, приходим к тем же дифференциальным уравнениям (5), что и ранее.

Общее  решение $\text{v}({{r}_{c}}) = ar\cos \psi + b{\text{/}}(r\cos \psi )$ дифференциальных уравнений (5) должно удовлетворять условиям прилипания $\text{v}({{R}_{1}},\psi ) = {{\Omega }_{1}}{{R}_{1}}\cos \psi $, $\text{v}({{R}_{2}},\psi ) = {{\Omega }_{2}}{{R}_{2}}\cos \psi $ при всех $\psi \in [ - \pi {\text{/}}2;\pi {\text{/}}2]$. Отсюда получим, что $b = 0$, ${{\Omega }_{1}} = {{\Omega }_{2}} = \Omega $, $a = \Omega $. То есть, даже без учета уравнения энергии отсутствуют решения без меридиональных циркуляций (где $u = w = 0$) при различных скоростях вращения сфер.

Отметим, что в предположениях (7) из уравнения энергии системы (3) получим

Это равенство с учетом того, что $\text{v} = \text{v}({{r}_{c}})$, приводится к виду ${{(\text{v}{\kern 1pt} {\text{'}})}^{2}} + \text{v}\left( {\text{v}{\kern 1pt} {\text{''}} - \text{v}{\kern 1pt} {\text{'/}}{{r}_{c}}} \right) = 0$. Это уравнение в совокупности с двумя полученными ранее обыкновенными дифференциальными уравнениями, как показано выше, имеет решение $\text{v} = \Omega r\cos \psi $ лишь при ${{\Omega }_{1}} = {{\Omega }_{2}} = \Omega $.

Поскольку для системы (1) отсутствуют стационарные решения, описывающие безвихревые течения с осевой симметрией в пространстве между вращающимися цилиндрами и сферами, отличные от твердотельного вращения, в ходе дальнейшего моделирования задавались постоянные параметры неподвижного газа. Газ приходил в движение исключительно за счет вязкого трения вследствие условий прилипания на вращающихся границах. Исследовались возникающие в результате установившиеся течения.

Задачи ставились следующим образом. Для случая вращающихся цилиндров численно решалась система (2) в ограниченной области цилиндрических координат ${{R}_{1}}\;\leqslant \;r\;\leqslant \;{{R}_{2}}$, $0\;\leqslant \;\varphi \;\leqslant \;2\pi $, $0\;\leqslant \;z\;\leqslant \;H$. На поверхностях цилиндров задавались условия прилипания ${\mathbf{v}}({{R}_{1}},\varphi ,z) = (0,{{\Omega }_{1}}{{R}_{1}},0)$, ${\mathbf{v}}({{R}_{2}},\varphi ,z) = (0,{{\Omega }_{2}}{{R}_{2}},0)$, на верхней и нижней границе области – условия непротекания $w(r,\varphi ,0) = 0$, $w(r,\varphi ,H) = 0$. Условия на верхней и нижней границе фактически определяют отсутствие осевой компоненты скорости и проскальзывание (отсутствие трения), что характерно для границы между вихревыми ячейками. Такие условия позволяют моделировать периодические вихревые течения в ограниченной области (см. п. 4). Для случая вращающихся сфер численно решалась система (3) в области сферических координат ${{R}_{1}}\;\leqslant \;r\;\leqslant \;{{R}_{2}}$, $0\;\leqslant \;\varphi \;\leqslant \;2\pi $, $ - \pi {\text{/}}2\;\leqslant \;\psi \;\leqslant \;\pi {\text{/}}2$. На поверхностях сфер задавались условия прилипания ${\mathbf{v}}({{R}_{1}},\varphi ,\psi ) = (0,{{\Omega }_{1}}{{R}_{1}}\cos \psi ,0)$, ${\mathbf{v}}({{R}_{2}},\varphi ,\psi ) = (0,{{\Omega }_{2}}{{R}_{2}}\cos \psi ,0)$. Как уже отмечалось во введении, в 2.5D-приближении численное решение обеих систем осуществлялось в одном слое разностных ячеек при фиксированном значении полярного угла $\varphi $ в предположении цилиндрической симметрии течения.

В начальный момент времени задавались постоянные параметры покоящегося газа

При проведении расчетов согласно [16] постоянным выбирался коэффициент кинематической вязкости $\nu $. Таким образом, коэффициент динамической вязкости $\mu = \rho \nu $ зависел от плотности. Коэффициент второй вязкости $\zeta $ считался нулевым, т.е. $\lambda = - 2{\text{/}}3\mu $. Отметим, что выбор в качестве постоянного коэффициента $\mu $ при малых значениях числа Маха ${\text{M}}\;\leqslant \;0.1$, когда отклонения плотности от постоянного начального значения невелики, не приводил к существенным изменениям результатов.

2. РАЗНОСТНЫЕ СХЕМЫ

В работах [11], [12] описана методика построения разностных схем для криволинейных координат на базе произвольной декартовой схемы годуновского типа (см. [17], [18]). Предложенный способ позволяет оставить без изменения алгоритмы вычисления разностных потоков взятой за основу декартовой схемы. Далее опишем лишь основную идею этого подхода и приведем построенные разностные схемы для цилиндрических и сферических координат.

Для определенности рассмотрим случай цилиндрических координат. Наряду с уравнениями (2) рассматривается вспомогательная система

Вспомогательная система получается из инвариантных уравнений (1), если считать координаты ($r$, $\varphi $, $z$) прямоугольными декартовыми, а тензор вязких напряжений ${\mathbf{\sigma }}$ нулевым. Предполагается, что для решения вспомогательной системы уравнений используется какая-либо явная декартова схема годуновского типа Здесь и далее используются безындексные обозначения ${\mathbf{\hat {q}}} = {\mathbf{q}}_{{ijk}}^{{n + 1}}$, ${\mathbf{q}} = {\mathbf{q}}_{{ijk}}^{n}$, ${{{\mathbf{F}}}_{ \pm }} = {\mathbf{F}}_{{i \pm 1/2jk}}^{n}$, ${{{\mathbf{G}}}_{ \pm }} = {\mathbf{G}}_{{ij \pm 1/2k}}^{n}$, ${{{\mathbf{H}}}_{ \pm }} = {\mathbf{H}}_{{ijk \pm 1/2}}^{n}$, ${{h}_{r}}$, ${{h}_{\varphi }}$, ${{h}_{z}}$ – шаги равномерной сетки по переменным $r$, $\varphi $ и $z$ соответственно, $\tau $ – шаг по времени, $i$, $k$, $j$ – индекс разностной ячейки, $n$ – номер временного слоя. Сеточные потоки ${{{\mathbf{F}}}_{ \pm }}$, ${{{\mathbf{G}}}_{ \pm }}$, ${{{\mathbf{H}}}_{ \pm }}$ относятся к центрам соответствующих участков границы пока что прямоугольной разностной ячейки, а векторы ${\mathbf{q}}$ – к центру ячейки. Конкретный метод вычисления сеточных потоков в приведенной (декартовой) схеме не является существенным. Однако следует учитывать специфику потоковых схем и считать известными лишь компоненты векторов сеточных потоков, а не определяющие их сеточные функции по отдельности.

Учтем криволинейность разностной ячейки. Для этого аппроксимируем интегральные соотношения баланса массы, импульса и энергии:

считая, что интегрирование ведется по объему криволинейной ячейки $V$ и ее границе $\Sigma $. Векторы ${\mathbf{F}}$, ${\mathbf{G}}$, ${\mathbf{H}}$ по-прежнему будем считать известными в центрах соответствующих участков границы ячейки. При этом будем исходить из того, что компоненты ($u$, $\text{v}$, $w$) вектора скорости ${\mathbf{v}}$, входящие в выражения для сеточных потоков, соответствуют локальному базису в этих центрах.

Введем произвольную декартову прямоугольную систему координат (${{y}_{1}}$, ${{y}_{2}}$, ${{y}_{3}}$). Орты (${{{\mathbf{i}}}_{1}}$, ${{{\mathbf{i}}}_{2}}$, ${{{\mathbf{i}}}_{3}}$) выбранной декартовой системы образуют базис, который далее будем называть опорным. Предположим, что участок границы $\tilde {\Sigma }$ разностной ячейки задан параметрически:

При аппроксимации поверхностных интегралов будем считать постоянными вдоль участка границы $\tilde {\Sigma }$ вектор скорости ${\mathbf{v}}$ и скалярные функции $\rho $, $p$, $H$. Предположим, что найдены координаты (${{\text{v}}_{1}}$, ${{\text{v}}_{2}}$, ${{\text{v}}_{3}}$) скорости ${\mathbf{v}}$ в опорном базисе, тогда интеграл Здесь использованы обозначения Получим приближенные выражения для потоков массы, импульса и энергии через участок границы $\tilde {\Sigma }$: Здесь ${\mathbf{\eta }} = \pm ({{\eta }_{1}},{{\eta }_{2}},{{\eta }_{3}})$ в опорном базисе, где знак определяется выбором внешней нормали к участку границы.

Приходим к следующим равенствам, аппроксимирующим уравнения (9):

Здесь индекс $t$ обозначает первую разностную производную вперед по времени, $\Delta V$ – объем разностной ячейки, $S_{m}^{M}$, ${\mathbf{S}}_{m}^{I}$, $S_{m}^{E}$ выражаются через соответствующие компоненты декартовых сеточных потоков ${{{\mathbf{F}}}_{ \pm }}$, ${{{\mathbf{G}}}_{ \pm }}$, ${{{\mathbf{H}}}_{ \pm }}$. Важно отметить, что вектор ${\mathbf{v}}$ во втором разностном уравнении предполагается заданным координатами в локальном базисе центра разностной ячейки, поэтому для покомпонентной записи этого уравнения необходимо вычислить координаты всех векторов ${\mathbf{S}}_{m}^{I}$ в этом базисе.

В результате применения описанного подхода для цилиндрической разностной ячейки с центром в точке ($r$, $\varphi $, $z$) и постоянных шагов сетки ${{h}_{r}}$, ${{h}_{\varphi }}$, ${{h}_{z}}$ получаются следующие разностные уравнения [11]:

Здесь верхние индексы в скобках обозначают номера компонент декартовых потоков. Использованы следующие обозначения: В случае сферических координат, разностная схема примет вид (см. [12]): Разностные уравнения записаны для сферической ячейки с центром в точке ($r$, $\varphi $, $\psi $) и постоянных шагов сетки ${{h}_{r}}$, ${{h}_{\varphi }}$, ${{h}_{\psi }}$. Использованы следующие обозначения: Величины ${{h}_{\psi }}$ и $\cos \psi $ заменены на значения ${{\tilde {h}}_{\psi }}$ и $\cos \tilde {\psi }$, что обеспечивает точность схемы на “фоновом” решении, т.е. на решении с нулевой скоростью и постоянными плотностью и давлением. При этом порядок аппроксимации схемы (см. далее) не меняется.

Для аппроксимации вязких слагаемых уравнений (2) и (3) декартовы сеточные потоки модифицируются следующим образом:

Разностные добавки выбираются путем аппроксимации компонент тензора вязких напряжений ${\mathbf{\sigma }}$.

В цилиндрических координатах компоненты ${\mathbf{\sigma }}$ аппроксимировались следующим образом:

Здесь и далее обозначения вида ${{u}_{r}}$ используются для первой разностной производной вперед, а обозначения вида ${{\text{v}}_{{\dot {\varphi }}}}$ – для центральной разностной производной. Сеточные функции с полуцелыми индексами в правых частях, относящиеся к центрам участков границы ячейки, вычисляются как полусумма значений этих функций в соответствующих смежных ячейках.

Приведем также выражения для разностных добавок в сферической схеме

В уравнениях энергии обеих схем добавки к разностным потокам вводятся следующим образом:

В работах [11], [12] показано, что приведенные разностные схемы с указанной модификацией потоков аппроксимируют системы уравнений (2) и (3) со вторым порядком, если разностные потоки в базовой декартовой схеме вычисляются с тем же или более высоким порядком точности по шагам сетки. В расчетах, описываемых далее, декартовы сеточные потоки первого порядка аппроксимации рассчитывались методом Роу [19] с модификациями Эйнфельдта [20], позволяющими избежать появления нефизических разрывов в численных решениях. Использовалась коррекция сеточных потоков методом Ошера [21], в результате которой порядок аппроксимации потоков повышался до третьего.

Остановимся на аппроксимации условий прилипания на вращающихся поверхностях цилиндров и сфер. Для определенности рассмотрим границу внутреннего цилиндра радиуса ${{R}_{1}}$. Условия на этой границе имеют вид $u = 0$, $\text{v} = {{\Omega }_{1}}{{R}_{1}}$, $w = 0$. Исходя из первого равенства, получаем ${\mathbf{F}}_{{1/2jk}}^{{(l)}} = 0$, $l = 1,3,4,5$; ${\mathbf{F}}_{{1/2jk}}^{{(2)}} = {{p}_{{1/2jk}}}$. Граничное давление ${{p}_{{1/2jk}}}$ определялось из уравнения равновесия $p_{r}^{'} = \rho \Omega _{1}^{2}{{R}_{1}}$, которое аппроксимировалось со вторым порядком в узлах при $i = 1{\text{/}}2$ с использованием значений сеточных функций при $i = 1$ и $i = 2$. Условия прилипания учитывались и при аппроксимации компонент тензора вязких напряжений ${\mathbf{\sigma }}$. С учетом этих условий компоненты на поверхности цилиндра примут вид

Первые производные по радиусу также аппроксимировались со вторым порядком по известным из граничных условий компонентам скорости при $r = {{R}_{1}}$ и их значениям в узлах сетки при $i = 1$ и $i = 2$. Условия прилипания на границе внешнего цилиндра, а также на границах сфер аппроксимировались аналогично.

3. РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ

Параметрами, определяющими течения между вращающимися цилиндрами и сферами, являются: число Рейнольдса, которое в данной работе рассчитывается по формуле ${\text{Re}} = {{\Omega }_{1}}{{R}_{1}}({{R}_{2}} - {{R}_{1}}){{\nu }^{{ - 1}}}$, отношение угловых скоростей $\omega = {{\Omega }_{2}}{\text{/}}{{\Omega }_{1}}$ и относительная величина зазора $d = ({{R}_{2}} - {{R}_{1}}){\text{/}}{{R}_{1}}$. В рассматриваемом сжимаемом случае добавляется зависимость от числа Маха, которое с учетом начальных условий (см. разд. 1) рассчитывалось в соответствии со скоростями вращения цилиндров или сфер ${\text{M}} = \max ({{R}_{1}}\left| {{{\Omega }_{1}}} \right|,{{R}_{2}}\left| {{{\Omega }_{2}}} \right|)$. Целью проводимых в работе расчетов являлось исследование влияния этих параметров на характерные особенности моделируемых течений.

Основная сложность моделирования течений между бесконечными цилиндрами состоит в том, что расчеты приходится проводить в ограниченной по высоте $z$ расчетной области. Неизбежно проявляется влияние геометрии области и условий на ее верхней и нижней границах. Поэтому для получения в расчетах характерных для рассматриваемой задачи периодических по высоте $z$ решений необходимы дополнительные усилия.

В настоящей работе расчеты течений между цилиндрами проводились следующим образом. На верхней и нижней границах расчетной области задавались условия непротекания $w(r,\varphi ,0) = 0$, $w(r,\varphi ,H) = 0$ и свободные граничные условия (равенство нулю производной по $z$) для прочих компонент скорости, плотности и давления. Фиксировались радиусы цилиндров ${{R}_{1}} = 0.5$ и ${{R}_{2}} = 1.0$, скорости их вращения (параметры $\omega $ и ${\text{M}}$ при заданных начальных условиях), а также коэффициент вязкости $\nu $, исходя из требуемого значения числа Рейнольдса. Для выбора высоты расчетной области $H$ в основном расчете проводился предварительный расчет на достаточно грубой сетке при больших по сравнению с ${{R}_{2}} - {{R}_{1}}$ значениях $H$. Малые вычислительные погрешности постепенно развивались в регулярные возмущения, которые на ранних стадиях наиболее заметны по значениям изначально нулевой осевой компоненты скорости $w$ (см. фиг. 1). По характеру этих возмущений можно с достаточной точностью определить период развивающегося вихревого течения по направлению оси цилиндров. В основном расчете высота $H$ выбиралась равной трем найденным периодам, а в начальные данные вносились периодические возмущения осевой компоненты скорости

Величина $\varepsilon $ выбиралась равной ${{10}^{{ - 7}}}$, что как минимум на 5 порядков меньше характерных для проводимых расчетов скоростей движения газа. Такой выбор малых возмущений обеспечивал их равномерное по высоте развитие в регулярное вихревое течение.

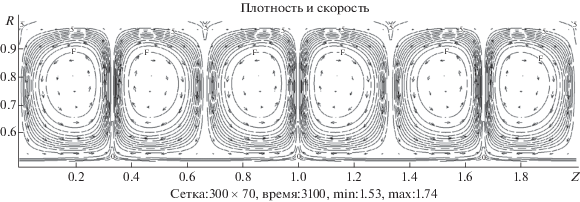

Перейдем к описанию результатов расчетов. Начнем с варианта, в котором внутренний цилиндр вращался, а внешний покоился, т.е. $\omega = 0$. На данном примере опишем особенности, характерные и для прочих вариантов моделируемых течений между цилиндрами. Здесь и в большинстве описываемых далее расчетов выбирались значения ${\text{Re}} = 300$ и ${\text{M}} = 0.1$. Развивающиеся малые начальные возмущения (10) приводят к возникновению регулярного вихревого течения. На развитых стадиях характерными являются грибовидные возмущения прежде однородного по высоте цилиндров распределения плотности, представленные на фиг. 2. Как легко видеть на фигуре, при указанном выше способе выбора параметра $H$ течение периодично по высоте, а три вихревые ячейки (пары соседних разнонаправленных вихрей) не отличаются друг от друга. Периодичность течения не нарушается в ходе длительного расчетного времени, соответствующего сотням оборотов вращающегося цилиндра. Устанавливается регулярная квазистационарная вихревая структура, содержащая один ряд разнонаправленных вихрей (см. фиг. 3), характерная (см. [6]) для сонаправленного вращения цилиндров. Такие течения обычно называют вторичными, имея в виду наличие в несжимаемом случае стационарных, зависящих только от $r$, основных течений (возможно неустойчивых). Еще раз отметим, что в рассматриваемом случае вихревое течение не является стационарным, поскольку переход кинетической энергии в тепловую вследствие трения приводит к монотонному росту температуры и (при неизменной плотности) давления. Однако расположение вихрей и распределение плотности в установившемся режиме практически не меняется во времени.

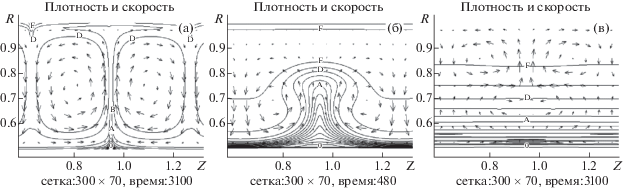

При рассматриваемых значениях ${{R}_{1}}$ и ${{R}_{2}}$ условие устойчивости ${{\Omega }_{1}}R_{1}^{2} < {{\Omega }_{2}}R_{2}^{2}$ первичного течения для сонаправленно вращающихся цилиндров (и несжимаемой жидкости) (см. [7]) примет вид $\omega > 0.25$. Продемонстрируем определяющее влияние этого условия на характер моделируемых течений. На фиг. 4а приведены результаты расчета при $\omega = 0.23$. Здесь и далее в силу периодичности течений приводятся фрагменты их изображений в части расчетной области. Как легко видеть, по-прежнему устанавливается вихревая структура, похожая на описанную ранее, правда с несколько иным распределением плотности. При $\omega = 0.26$ ситуация меняется. Малые возмущения развиваются в вихревую структуру и начинают проявляться похожие на описанные выше изменения распределения плотности (см. фиг. 4б), однако, далее эта неоднородность по высоте практически исчезает (см. фиг. 4в). При этом значения радиальной и осевой компонент скорости $u$ и $w$ на три порядка меньше характерных значений вращательной компоненты $\text{v}$.

Таким образом, в диапазоне $0\;\leqslant \;\omega < 0.25$ реализуются вихревые течения, характерные для сонаправленного движения цилиндров (см. [6]) и содержащие один ряд разнонаправленных вихрей. С дальнейшим увеличением $\omega $ картина моделируемых течений качественно меняется. На развитых стадиях практически отсутствует неоднородность распределения плотности по высоте цилиндров, а интенсивность вихрей ослабевает. В ходе расчетов стационарного течения ($\omega = 1$) каких-либо неоднородностей и вовсе не возникает. Точное решение хорошо воспроизводится и практически не изменяется в течение длительного расчетного времени порядка сотен оборотов цилиндров. Отклонения плотности от изначально постоянного значения, неизбежно возникающие из-за погрешностей схемы, составляют не более 0.1%.

Далее опишем результаты моделирования течений при разнонаправленном вращении цилиндров ($\omega \;\leqslant \;0$). Как видно на фиг. 5, при уменьшении $\omega $ (и неизменных ${\text{Re}}$ и ${\text{M}}$) картина вихревого течения усложняется. Наблюдается постепенный переход к течениям, отличительной особенностью которых является наличие двух рядов вихрей. Характерными являются различия в абсолютных значениях скоростей вихрей. Так, при $\omega = - 0.5$ (фиг. 5в) в ряде вихрей, расположенном ближе к внешнему цилиндру, значения скорости более чем на порядок меньше. Подобные различия интенсивности вихрей отмечаются, в частности, в [6].

При дальнейшем уменьшении параметра $\omega $ картина течения еще более усложняется. На фиг. 6 приведены результаты расчета при $\omega = - 1$ на различные последовательные моменты времени. Как видно на фигурах, сначала также развивается регулярная периодическая структура, содержащая два ряда вихрей. Однако здесь она отделена от границы внешнего цилиндра зоной, в которой на начальном этапе неоднородность плотности по высоте цилиндров и движение в меридиональной плоскости практически отсутствуют (фиг. 6а). Далее уже в этой зоне возникают грибовидные возмущения плотности (фиг. 6б) и вихри слабой интенсивности. На развитой стадии (сто оборотов цилиндров) деление на зоны становится еще более ярко выраженным (фиг. 6в). Также отмечается возникновение высокочастотных вихревых возмущений малой интенсивности около границы внешнего цилиндра.

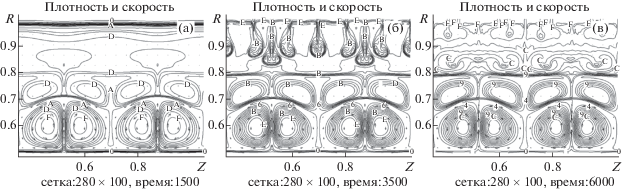

Описанная выше тенденция разделения течения на зоны сохраняется и при меньших значениях $\omega $. На фиг. 7 приведены результаты расчета при $\omega = - 1.5$. Здесь также образуется внутренняя зона течения, где устанавливается регулярная периодическая структура, содержащая два ряда вихрей, аналогичная той, что устанавливалась во всем пространстве между цилиндрами при $\omega = - 0.5$ (фиг. 5в). Далее во внешней зоне развиваются еще более ярко выраженные, чем при $\omega = - 1$, грибовидные возмущения плотности (фиг. 7б), связанные с возникновением вихревых ячеек с меньшими периодом и интенсивностью по сравнению с установившимися ранее во внутренней зоне. Вследствие малой интенсивности вихрей процесс установления течения во внешней зоне происходит существенно медленнее, чем ранее во внутренней. Однако к моменту времени, соответствующему ста оборотам внутреннего цилиндра, течение во внешней зоне в свою очередь разделяется на два слоя. В слое, примыкающем к внутренней зоне, устанавливается ряд разнонаправленных вихрей слабой интенсивности с тем же периодом, что и у вихрей внутренней зоны. В слое, примыкающем к внешнему цилиндру, проявляются вихревые возмущения большей частоты. Отметим также, что плотность в обоих слоях меняется незначительно, а ее максимальные по всей расчетной области значения достигаются около границы внешнего цилиндра.

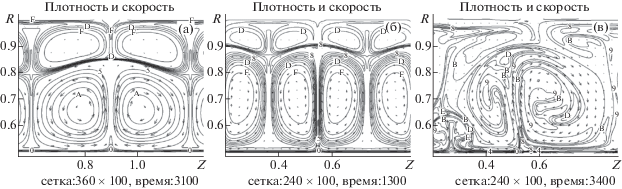

Далее исследуем влияние на моделируемые течения значений числа Рейнольдса ${\text{Re}}$ и числа Маха ${\text{M}}$. Для этого в качестве базового выберем описанный ранее вариант течения при $\omega = - 0.5$, ${\text{Re}} = 300$ и ${\text{M}} = 0.1$ (фиг. 5в). На фиг. 8 демонстрируются результаты расчетов при ${\text{Re}} = 150$, ${\text{Re}} = 600$ и неизменных прочих параметрах за исключением значения $H$, которое, как и ранее, подбиралось индивидуально для каждого расчета описанным выше способом с целью обеспечения периодичности возникающих течений по высоте расчетной области. Сравнение с фиг. 5в позволяет сделать вывод, что с увеличением числа Рейнольдса увеличивается период вихревых течений. Кроме того, при достаточно больших значениях ${\text{Re}}$ регулярное вихревое течение становится неустойчивым. Так, при ${\text{Re}} = 600$ устанавливается вихревая структура (фиг. 8б), аналогичная наблюдаемой при ${\text{Re}} = 300$. Однако в ходе дальнейших расчетов структура разрушается. Осуществляется переход к турбулентному течению, которое сопровождается хаотичным образованием грибовидных возмущений плотности у границы внутреннего цилиндра (фиг. 8в).

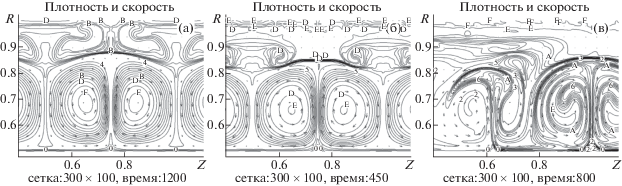

Существенно влияет на характер моделируемых течений и число Маха. С его увеличением возрастают отклонения от изначально постоянного распределения плотности, т.е. сильнее проявляется фактор сжимаемости газа. Так, если при ${\text{M}} = 0.1$ (фиг. 5в) это отклонение не превышает $8\% $, то при ${\text{M}} = 0.25$ (фиг. 9а) оно достигает 45%, а при ${\text{M}} = 0.4$ (фиг. 9б) – 70%. Характерным является возникновение зоны уплотнения около внешнего цилиндра (фиг. 9б). Кроме того, с ростом числа Маха активнее проявляется нестабильность регулярной структуры вихрей около внешнего цилиндра. При достаточно больших значениях числа Маха указанная нестабильность приводит к развалу установившейся регулярной вихревой структуры (фиг. 9в).

Как уже отмечалось, описанные выше расчеты проводились в одном слое разностных ячеек при фиксированном значении полярного угла в предположении цилиндрической симметрии течения (2.5D-приближение). Для проверки адекватности такого приближения для некоторых вариантов 2.5D-расчетов были проведены их трехмерные аналоги. В частности, проведены трехмерные расчеты базового варианта при $\omega = - 0.5$, ${\text{Re}} = 300$ и ${\text{M}} = 0.1$. Возмущения осевой компоненты скорости здесь по-прежнему задавались в виде (10), что определяло изначальную неоднородность малых возмущений по полярному углу. Несмотря на это, на развитых стадиях устанавливалось однородное по полярному углу течение, совпадающее в любой меридиональной плоскости с описанным ранее 2.5D-течением.

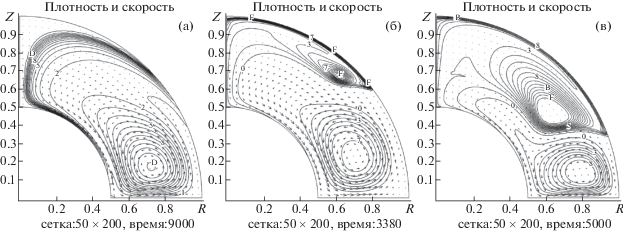

Перейдем к описанию результатов моделирования течений между сферами. При малых значениях величины зазора $d$ течения в окрестности экваториальной плоскости близки к описанным ранее для случая вращающихся цилиндров. Для иллюстрации этого факта приведем результаты двух расчетов при $d = 0.05$, проведенных в близких по размерам областях в цилиндрической и сферической геометрии (см. фиг. 10). Выбирались следующие параметры расчетных областей: ${{R}_{1}} = 10$, ${{R}_{2}} = 10.5$, $z \in [0;1.5]$ в цилиндрических координатах и $\psi \in [ - 0.075;0.075]$ в сферических. Для обоих расчетов ${\text{Re}} = 550$, $\omega = - 1$, ${\text{M}} = 0.5$, на верхних и нижних границах областей (на фигурах справа и слева), как и ранее, задавались условия непротекания. Как легко видеть, результаты расчетов по двум различным схемам (цилиндрической и сферической) чрезвычайно близки.

Как уже отмечалось, при достаточно малых значениях числа Рейнольдса аналитические исследования и результаты экспериментов (см. [9], [10]) свидетельствуют о возможности возникновения трех различных типов течений несжимаемой жидкости между сферами в зависимости от соотношения угловых скоростей их вращения. Далее приведем результаты моделирования подобных течений для характерных значений параметра $\omega $ и $d = 1$.

При $\omega = - 0.1$ доминирует вращение внутренней сферы и реализуется течение первого типа. При ${\text{Re}} = 125$ и ${\text{M}} = 0.05$ возникает устойчивая картина, содержащая два симметричных вихря, в которых движение вдоль границы внутренней сферы направлено от полюсов к экватору (см. фиг. 11а). Здесь и далее, поскольку имеет место симметрия течения относительно экваториальной плоскости, приводится картина течения в верхней половине расчетной области. При увеличении числа Маха (${\text{M}} = 0.5$) картина течения качественно меняется. Возникает еще одна пара симметричных вихрей меньшей интенсивности (см. фиг. 11б). При этом вихри, расположенные ближе к экватору, не являются устойчивыми. Наблюдаются их колебательные возмущения, которые носят квазипериодический характер. При других соотношениях параметров, например, при ${\text{M}} = 0.25$ и ${\text{Re}} = 625$ можно получить более ярко выраженную картину подобного течения (см. фиг. 11в).

При $\omega = - 0.5$ реализуется течение второго типа, содержащее две пары разнонаправленных вихрей. На фиг. 12а представлены результаты расчета при ${\text{Re}} = 125$ и ${\text{M}} = 0.05$. При увеличении числа Маха (см. фиг. 12б, ${\text{M}} = 0.25$) картина течения существенно меняется. Внутренние вихри смещаются к полюсам, возникает застойная зона (справа), внешние вихри приобретают более сложную форму. При этом картина в целом не является устойчивой. Наблюдаются пространственные флуктуации, которые также носят периодический характер. При других соотношениях параметров Re и M можно получить и другие варианты течений (см. фиг. 12в, ${\text{Re}} = 250$, ${\text{M}} = 0.1$). Отметим, что чрезвычайно похожие картины течений получены в ходе моделирования течений несжимаемой жидкости между вращающимися сферами при близких параметрах в работе [22].

При преобладающем вращении внешней сферы возникают течения третьего типа. На фиг. 13а приведены результаты расчета при $\omega = - 1.5$, ${\text{Re}} = 75$, ${\text{M}} = 0.03$. Течение содержит пару симметричных вихрей, вращающихся таким образом, что движение вдоль границы внутренней сферы направлено от экватора к полюсам. При большем числе Маха ${\text{M}} = 0.3$ (см. фиг. 13б) такая картина становится неустойчивой, возникает пространственная флуктуация вихрей. При ${\text{Re}} = 190$ и ${\text{M}} = 0.15$ получается устойчивая картина, содержащая застойную зону (справа), с более сложной формой вихрей (см. фиг. 13в).

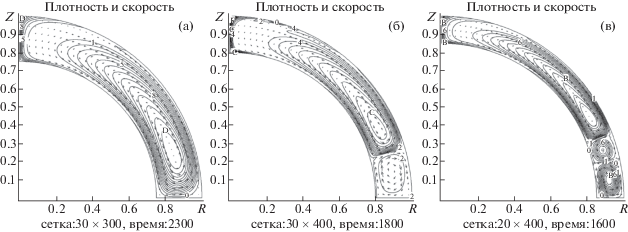

Течения первого типа также характерны для сонаправленного движения сфер при $0\;\leqslant \;\omega \;\leqslant \;1$ [9], [10]. На фиг. 14а приведены результаты расчета при $\omega = 0$, ${\text{Re}} = 200$, ${\text{M}} = 0.25$, где $d = 1{\text{/}}3$. При уменьшении относительной величины зазора между сферами при неизменных прочих параметрах характер течения меняется. Так, при $d = 1{\text{/}}4$ сначала также развивается течение первого типа. Однако оно оказывается неустойчивым и далее перестраивается во вторичное течение, содержащее две пары симметричных относительно экватора вихрей (см. фиг. 14б). При $d \approx 1{\text{/}}6$ стадия возникновения течения первого типа и вовсе отсутствует. Сразу развивается течение, содержащее три пары симметричных вихрей (см. фиг. 14в). Эти результаты демонстрируют определяющее влияние величины зазора между сферами на характер моделируемых течений.

Для несжимаемой жидкости аналитически достаточно детально исследован случай почти твердотельного вращения сфер при ${\text{Re}} \gg 1$ и ${{\Omega }_{1}} = (1 - \varepsilon ){{\Omega }_{2}}$, где $0 < \varepsilon \ll 1$. В этом случае возникает течение, которое имеет достаточно сложную структуру, впервые исследованную Праудмэном [14] и впоследствии более детально описанную Стюартсоном [13]. Течение разделяется на две зоны вертикальным цилиндрическим сдвиговым слоем. Снаружи этого слоя жидкость вращается твердотельно с угловой скоростью внешней сферы во внешней зоне, и с некоторой промежуточной между скоростями вращения двух сфер угловой скоростью во внутренней зоне. Внутри сдвигового слоя угловая скорость зависит лишь от расстояния до оси вращения и возрастает по мере удаления от нее на отрезке между указанными значениями. Во внутренней зоне и внутри сдвигового слоя вблизи границ сфер возникают слои Экмана (см. [23]), которые характеризуются большими градиентами меридиональной скорости. Перетекание жидкости во внутренней зоне между слоями Экмана осуществляется от медленнее вращающейся внутренней сферы к внешней в вертикальном направлении. Сдвиговый слой в свою очередь состоит из трех (согласно [13]) участков различной толщины. В среднем возникает возвратное течение от внешней сферы к внутренней также в направлении, параллельном вертикальной образующей слоя.

На фиг. 15 представлены результаты расчета при ${{\Omega }_{1}} = 0.135$, ${{\Omega }_{2}} = 0.15$ (${{\Omega }_{1}} = 0.9{{\Omega }_{2}}$), ${\text{Re}} = 3400$, ${\text{M}} = 0.1$ и $d = 1$. Как видно на фигуре, в рассматриваемом сжимаемом случае также возникает течение, обладающее всеми описанными выше характеристиками. В [13] получены оценки характерных размеров слоев в зависимости от числа Рейнольдса. Для приведенного расчета характерные толщины слоев с достаточной точностью совпадают с оценочными. Важно также отметить, что с указанными параметрами проводились и трехмерные расчеты. Полученные результаты не имеют отличий от полученных в 2.5D-приближении, поскольку в ходе моделирования не возникает неоднородностей течения по полярному углу.

Характерные элементы течения Стюартсона–Праудмэна могут проявляться и в случаях, когда вращение сфер не определяет движение вещества, близкое к твердотельному. В качестве примера приведем результаты расчета с параметрами, совпадающими с выбираемыми в ходе моделирования течения несжимаемой жидкости в работе [24]: $\omega = 1{\text{/}}8$, ${\text{Re}} = 1100$ (${\text{Re}} = 2000$ по способу расчета в [24]), ${{R}_{1}} = 0.35$ и ${{R}_{2}} = 1$. При таких значениях возникает ярко выраженный джет, направленный от внутренней сферы к внешней вблизи экваториальной плоскости, “размазанный” по пространству слой Стюартсона, слои Экмана и почти вертикальные потоки жидкости между ними. На фиг. 16 приведены линии уровня угловой скорости, плотности и векторы скорости в меридиональной плоскости установившегося на момент времени $T = 2800$ течения в ходе расчета при ${\text{M}} = 0.1$. Приведенные на фиг. 16 результаты чрезвычайно близки к полученным в работе [24].

В качестве заключения отметим, что при небольших значениях числа Маха (0.1 и менее) результаты моделирования, описанные выше, хорошо соотносятся с экспериментальными данными и теоретическими исследованиями течений несжимаемой жидкости между цилиндрами и сферами. Таким образом, продемонстрирована возможность исследования таких течений в рамках модели вязкого газа путем прямого численного моделирования с использованием явных консервативных разностных схем годуновского типа.

Автор выражает безмерную благодарность своему учителю, Юрию Петровичу Попову, недавно ушедшему из жизни, который положил начало этой работе.
