Физика металлов и металловедение, 2022, T. 123, № 5, стр. 469-477

Численное исследование процессов зародышеобразования и кристаллизации в модифицированном расплаве

В. Н. Попов *

Институт теоретической и прикладной механики им. С.А. Христиановича СО РАН
630090 Новосибирск, ул. Институтская, 4/1, Россия

* E-mail: popov@itam.nsc.ru

Поступила в редакцию 02.12.2020
После доработки 21.01.2021
Принята к публикации 24.01.2022

Полный текст (PDF)

Аннотация

Проведено численное моделирование затвердевания модифицированного расплава алюминия (Al–Cu) в цилиндрическом тигле. Используемая модель описывает термодинамические процессы, гетерогенное зародышеобразование и кристаллизацию α- и β-компонент расплава. Зарождение кристаллической фазы происходит на поверхности сферических частиц при охлаждении расплава ниже температуры ликвидуса, которая меняется в зависимости от концентрации растворенного легирующего материала. Показана связь между величиной переохлаждения и размером зародышей, образующихся на поверхности наноразмерных частиц. При охлаждении расплава от температуры ликвидуса до температуры эвтектики происходит кристаллизация α-компоненты сплава, а при дальнейшем охлаждении – эвтектическая кристаллизация β-компоненты. Определено, что условия зародышеобразования, темп кристаллизации и время затвердевания существенно различаются внутри расплава. Объем твердой фазы, сформировавшейся вокруг зародыша, характеризует размер зерен в затвердевшем сплаве. Достоверность предложенной модели подтверждена сравнением результатов численного расчета с данными физического эксперимента.

Ключевые слова: численное моделирование, бинарный сплав, модифицирование, наноразмерные сферические частицы, гетерогенное зародышеобразование, кристаллизация

ВВЕДЕНИЕ

Сплавы алюминия, обладая отличными физическими и механическими свойствами, широко применяются в различных отраслях промышленности. Однако при получении отливок алюминия актуальны проблемы уменьшения дефектности и повышения прочности материала. Одним из способов решения этих проблем является измельчение структуры затвердевшего металла при добавлении в расплав наноразмерных тугоплавких частиц. На частицах, в зависимости от их размеров, формы и смачиваемости поверхности, возможно гетерогенное зародышеобразование. В качестве модификаторов используются предварительно подготовленные частицы TiN, TiC и др., которые при массовой доле в расплаве не более 0.1%, способствуют увеличению количества центров кристаллизации [14].

В настоящее время существует значительное количество публикаций, посвященных исследованиям влияния модифицирования тугоплавкими частицами расплавов алюминия. Экспериментально подтверждено уменьшение среднего размера зерна в слитках и улучшение прочностных свойств затвердевшего металла [14]. Попытки математического описания процессов гетерогенного зародышеобразования осуществляются уже длительное время [516], однако широкого распространения эти модели при исследовании кристаллизации пока не получили.

Вместе с тем в [17] предложена модель, сочетающая подход популяционной динамики с методом клеточных автоматов для исследования формирования микроструктуры в модифицированных алюминиевых сплавах. Модель описывает кинетику растворения инокулированных частиц, зародышеобразование и последующий рост кристаллов. Результаты численного моделирования сравниваются с данными, полученными в ходе экспериментальных исследований затвердевания сплава Al–Cu, модифицированного наноразмерными частицами TiC. Однако не все результаты согласуются с общепринятой теорией и практикой. Авторы исследовали кристаллизацию при массовой доле частиц в расплаве от 0.05 до 1.2%. Тогда как как результаты исследований свидетельствуют, что при массовой доле частиц в расплаве более 0.1% происходит их коагуляция и желаемый результат модифицирования не достигается [18].

В работах [19, 20] рассмотрена математическая модель затвердевания металла, модифицированного тугоплавкими наноразмерными частицами, и описаны процессы гетерогенного зародышеобразования и кристаллизации бинарных сплавов на основе алюминия с диаграммами состояний эвтектического типа. По результатам численного моделирования описаны особенности кинетики гетерогенного зародышеобразования и кристаллизации расплава в цилиндрическом тигле. Получено удовлетворительное совпадение результатов численных расчетов с данными экспериментальных исследований. Процесс зародышеобразования рассматривался в предположении, что наноразмерные частицы имеют форму куба с плоскими поверхностями. Однако, очевидно, что частицы после предварительной обработки имеют сложную форму, а их поверхность может быть плоской только частично. Поэтому полезно рассмотреть возможность гетерогенного зародышеобразования на частицах сферической формы, часто используемых в моделях различных авторов [8, 1116]. Это позволит уточнить наше представление о процессах гетерогенного зародышеобразования особенно при использовании новой информации, полученной в ходе экспериментов.

В настоящей работе рассматриваются процессы при затвердевании двухкомпонентного сплава алюминия Al–1% Cu в чугунном тигле. Расплавленный металл модифицирован плакированными алюминием тугоплавкими наноразмерными сферическими частицами. Исходные параметры задачи определены из имеющихся в литературе условий экспериментов и полученных результатов [17]. Сформулирована математическая модель, описывающая термодинамические явления в расплавленном металле и тигле, а также гетерогенное зародышеобразование и кристаллизацию α-компоненты и β-компоненты бинарного расплава. Определена связь между величиной переохлаждения и размером зародышей, образующихся на поверхности наноразмерных частиц. В ходе численного моделирования определена кинетика роста твердой фазы в затвердевающем расплаве. Адекватность модели кристаллизации при наличии ультрадисперсных сферических частиц в сплаве алюминия подтверждается удовлетворительным совпадением результатов расчетов и имеющихся экспериментальных данных.

МАТЕМАТИЧЕСКАЯ МОДЕЛЬ И АЛГОРИТМ РЕАЛИЗАЦИИ

Используя данные об эксперименте, описанном в [17], рассматривается затвердевание алюминиевого сплава Al–Cu в чугунном цилиндрическом тигле. Высота отливки H, радиус – Rin, толщина донной части тигля – hb, а боковой стенки – hw (схема на рис. 1). Расплав модифицирован тугоплавкими наноразмерными сферическими частицами радиусом Rp много меньше H и Rin, а их массовое содержание mp составляет 0.05%. Между внешними поверхностями тигля, свободной поверхностью расплава и окружающей средой происходит теплообмен. На поверхностях контакта расплав–тигель учитывается термическое сопротивление Rh, определенное по результатам экспериментов [21]. Температуры расплава и тигля в начальный момент одинаковые и выше температуры кристаллизации металла. В центральной части расплава размещена термопара, фиксирующая температуру. Теплофизические параметры металла в жидком и твердом состояниях постоянные и равны средним значениям в рассматриваемых интервалах температур.

Рис. 1.

Схема сечения цилиндрического тигля (1) с расплавом (2), 3 – точки контроля температуры.

С учетом принятых допущений теплоперенос в сплаве описывается уравнением в цилиндрической системе координат (r, z):

(1)
$\begin{gathered} {{c}_{e}}{{\rho }_{e}}\frac{{\partial T}}{{\partial t}} = \frac{1}{r}\frac{\partial }{{\partial r}}r{{\lambda }_{e}}\frac{{\partial T}}{{\partial r}} + \frac{\partial }{{\partial z}}{{\lambda }_{e}}\frac{{\partial T}}{{\partial z}} + {{\rho }_{2}}{{\kappa }_{0}}\frac{{\partial {{f}_{{\text{s}}}}}}{{\partial t}}; \\ 0 \leqslant r \leqslant {{R}_{{{\text{in}}}}},\,\,\,{{h}_{{\text{b}}}} \leqslant z \leqslant {{h}_{{\text{b}}}} + H, \\ \end{gathered} $
где локальное значение коэффициентов ce = c1, ρe = ρ1, λe = λ1 при fs = 0, ce = c2, ρe = ρ2, λe = λ2 при fs = 1 и ce = c1(1 – fs) + c2fs, ρe = ρ1(1 – fs) + ρ2fs, λe = = λ1(1 – fs) + λ2fs в случае 0 < fs < 1. Здесь fs – объемная доля твердой фазы в расплаве, λ, c, ρ – теплопроводность, теплоемкость и плотность соответственно, κ0 – удельная теплота плавления, индексы физических параметров для жидкой (i = 1) и твердой (i = 2) фаз материала сплава. Для материала тигля i = 3.

Изменение температуры в тигле описывается уравнением:

(2)
${{c}_{3}}{{\rho }_{3}}\frac{{\partial T}}{{\partial t}} = {{\lambda }_{3}}\left( {\frac{1}{r}\frac{\partial }{{\partial r}}r\frac{{\partial T}}{{\partial r}} + \frac{{{{\partial }^{2}}T}}{{\partial {{z}^{2}}}}} \right).$

Условия симметрии в расплаве и тигле:

$r({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial r}}} \right. \kern-0em} {\partial r}}) = 0,\,\,\,\,r = 0,\,\,\,\,~0 \leqslant z \leqslant {{h}_{{\text{b}}}} + H.$

Условие теплообмена между свободной поверхностью расплава и окружающей средой:

${{\lambda }_{e}}({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial z}}} \right. \kern-0em} {\partial z}}) = {{\alpha }_{1}}({{T}_{{\text{c}}}} - T),\,\,\,0 \leqslant r \leqslant {{R}_{{{\text{in}}}}},\,\,\,z = {{h}_{{\text{b}}}} + H;$

граничные условия на боковой поверхности тигля:

$\begin{gathered} {{\lambda }_{3}}({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial r}}} \right. \kern-0em} {\partial r}}) = {{\alpha }_{2}}({{T}_{{\text{c}}}} - T), \\ r = {{R}_{{{\text{in}}}}} + {{h}_{{\text{w}}}},\,\,\,0 \leqslant z \leqslant {{h}_{{\text{b}}}} + H, \\ \end{gathered} $

на его дне:

$\begin{gathered} {{\lambda }_{3}}({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial z}}} \right. \kern-0em} {\partial z}}) = {{\alpha }_{2}}(T - {{T}_{{\text{c}}}}), \\ 0 \leqslant r \leqslant {{R}_{{{\text{in}}}}} + {{h}_{{\text{w}}}},\,\,\,~z = 0, \\ \end{gathered} $

на верхней поверхности боковой стенки:

$\begin{gathered} {{\lambda }_{3}}({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial z}}} \right. \kern-0em} {\partial z}}) = {{\alpha }_{2}}({{T}_{{\text{c}}}} - T), \\ {{R}_{{{\text{in}}}}} \leqslant r \leqslant {{R}_{{{\text{in}}}}} + {{h}_{{\text{w}}}},\,\,\,\,z = {{h}_{{\text{b}}}} + H, \\ \end{gathered} $

α1, α2 – коэффициенты теплоотдачи, Tc – температура окружающей среды.

Условия на поверхностях соприкосновения металла с тиглем:

$\begin{gathered} {{\lambda }_{e}}{{\left. {({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial r}}} \right. \kern-0em} {\partial r}})} \right|}_{{{{R}_{{{\text{in}}}}} - }}} = {{\lambda }_{3}}{{\left. {({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial r}}} \right. \kern-0em} {\partial r}})} \right|}_{{{{R}_{{{\text{in}}}}} + }}} = \\ = \,\,{{\left( {{{{\left. T \right|}}_{{{{R}_{{{\text{in}}}}} + }}} - {{{\left. T \right|}}_{{{{R}_{{{\text{in}}}}} - }}}} \right)} \mathord{\left/ {\vphantom {{\left( {{{{\left. T \right|}}_{{{{R}_{{{\text{in}}}}} + }}} - {{{\left. T \right|}}_{{{{R}_{{{\text{in}}}}} - }}}} \right)} {{{R}_{h}}}}} \right. \kern-0em} {{{R}_{h}}}}, \\ r = {{R}_{{{\text{in}}}}},\,\,\,\,{{h}_{{\text{b}}}} \leqslant z \leqslant {{h}_{{\text{b}}}} + H, \\ {{\lambda }_{e}}{{\left. {({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial z}}} \right. \kern-0em} {\partial z}})} \right|}_{{{{h}_{{\text{b}}}} + }}} = {{\lambda }_{3}}{{\left. {({{\partial T} \mathord{\left/ {\vphantom {{\partial T} {\partial z}}} \right. \kern-0em} {\partial z}})} \right|}_{{{{h}_{{\text{b}}}} - }}} = \\ = \,\,{{\left( {{{{\left. T \right|}}_{{{{h}_{{\text{b}}}} + }}} - {{{\left. T \right|}}_{{{{h}_{{\text{b}}}} - }}}} \right)} \mathord{\left/ {\vphantom {{\left( {{{{\left. T \right|}}_{{{{h}_{{\text{b}}}} + }}} - {{{\left. T \right|}}_{{{{h}_{{\text{b}}}} - }}}} \right)} {{{R}_{h}}}}} \right. \kern-0em} {{{R}_{h}}}}, \\ 0 \leqslant r \leqslant {{R}_{{{\text{in}}}}},\,\,\,\,z = {{h}_{{\text{b}}}}. \\ \end{gathered} $

Начальное значение (t = 0) температуры в расплаве и тигле

$T = {{T}_{0}}.$

Рассматриваемый расплав содержит плакированные алюминием тугоплавкие наноразмерные частицы. В процессе затвердевания такого расплава зарождение кристаллов происходит на поверхности частиц, так как при этом затрачивается меньше энергии, чем при гомогенном зародышеобразовании [11, 15]. Считаем, что на смачиваемой поверхности наноразмерной сферической частицы возможно образование зародыша. Поверхность зародыша, граничащую с расплавом, также полагаем поверхностью части сферы. Зародыш может быть как меньше, так и больше частицы. Рисунок 2 иллюстрирует расположение зародышей кристалла на поверхности сферической подложки.

Рис. 2.

Схемы образования зародышей кристаллов на поверхности частицы при Rp > Rs (а) и Rp < Rs (б) 1 – жидкая фаза, 2 – зародыш, 3 – частица.

Рассмотрим образование зародыша кристаллической фазы на твердой сферической частице, находящейся в переохлажденном расплаве. Пусть Rp – радиус частицы с центром в точке 0, Rs – радиус зародыша с центром в точке 0' на поверхности частицы, θ – краевой угол смачивания на сферической подложке (частице) в точке B, σ12, σ13, σ23 – поверхностные натяжения границ раздела жидкость–зародыш, жидкость подложка, зародыш–подложка. Тогда изменение свободной энергии системы при образовании равновесного зародыша в соответствии с уравнением Гиббса согласно [12, 13] будет определяться соотношением:

$\begin{gathered} \Delta G = - \frac{{{{\kappa }_{0}}{{\rho }_{1}}\Delta T}}{{{{T}_{{l0}}}}}{{V}_{2}} + {{\sigma }_{{12}}}{{S}_{{12}}} + \\ + \,\,({{\sigma }_{{23}}} - {{\sigma }_{{13}}}){{S}_{{23}}} + \tau (2\pi {{R}_{p}}\sin \gamma ), \\ \end{gathered} $
где V2 – объем зародыша, S12 – площадь поверхности раздела жидкость–зародыш, S23 – площадь поверхности раздела зародыш–подложка. 2πRpsinγ – длина линии контакта и τ – линейная энергия поверхностного натяжения на границе между жидкой фазой, зародышем и частицей. Радиус AB линии контакта определяется соотношением Rpsinγ, где значение γ следует из:

$\begin{gathered} {\text{tg}}\gamma = {{{{R}_{s}}\sin \theta } \mathord{\left/ {\vphantom {{{{R}_{s}}\sin \theta } {({{R}_{p}} - {{R}_{s}}\cos \theta )}}} \right. \kern-0em} {({{R}_{p}} - {{R}_{s}}\cos \theta )}},\,\,\,\,{{R}_{p}} > {{R}_{s}}, \\ {\text{tg}}\gamma = {{ - {{R}_{s}}\sin \theta } \mathord{\left/ {\vphantom {{ - {{R}_{s}}\sin \theta } {({{R}_{p}} - {{R}_{s}}\cos \theta )}}} \right. \kern-0em} {({{R}_{p}} - {{R}_{s}}\cos \theta )}},\,\,\,\,{{R}_{p}} < {{R}_{s}}, \\ \end{gathered} $

Tl0 – исходная температура ликвидуса сплава, ΔT = TlT – переохлаждение, Tl – текущая температура ликвидуса.

Условие равновесия вдоль касательной в точке B к поверхности частицы с учетом влияния линейного натяжения периметра смачивания [11, 13]

(3)
${{\sigma }_{{13}}} - {{\sigma }_{{23}}} = {{\sigma }_{{12}}}\cos \theta + {{\sigma }_{\tau }}\cos \gamma ,$
где ${{\sigma }_{\tau }} = {\tau \mathord{\left/ {\vphantom {\tau {({{R}_{p}}\sin \gamma )}}} \right. \kern-0em} {({{R}_{p}}\sin \gamma )}}$ – линейное натяжение линии трехфазного контакта. В результате уравнение (3) приводится к

${{\sigma }_{{13}}} - {{\sigma }_{{23}}} = {{\sigma }_{{12}}}\cos \theta + {\tau \mathord{\left/ {\vphantom {\tau {({{R}_{p}}{\text{tg}}\gamma )}}} \right. \kern-0em} {({{R}_{p}}{\text{tg}}\gamma )}}.$

Линейная энергия поверхностного натяжения описывается соотношением

(4)
$\tau = \frac{{{{a}_{0}}}}{{\sin \theta }}{{\sigma }_{{12}}}(1 + \cos \theta )[2\cos \theta - \sqrt {2(1 + \cos \theta )} ],$
где a0 – радиус сферы молекулярного действия. Из (4) следует, что τ < 0 при 0° < θ < 180°.

Примем во внимание, что ${{\sigma }_{{12}}} = \sigma _{{12}}^{\infty }(1 - {{2\delta } \mathord{\left/ {\vphantom {{2\delta } {{{R}_{s}}}}} \right. \kern-0em} {{{R}_{s}}}}),$ δ – параметр Толмена [22], $\sigma _{{12}}^{\infty }$ – поверхностное натяжение на плоской поверхности раздела зародыш–расплав для алюминия. Тогда используя выражение

(5)
$\begin{gathered} \Delta G = - \frac{{{{\kappa }_{0}}{{\rho }_{1}}\Delta T}}{{{{T}_{{l0}}}}}{{V}_{2}} + {{\sigma }_{{12}}}({{S}_{{12}}} - {{S}_{{23}}}\cos \theta ) + \\ + \,\,\tau \left( {2\pi {{R}_{p}}\sin \gamma - \frac{{{{S}_{{23}}}\cos \gamma }}{{{{R}_{p}}\sin \gamma }}} \right), \\ \end{gathered} $

описывающее изменение свободной энергии системы при образовании зародыша, можно вычислить критический размер зародыша R* и критическую энергию Гиббса ΔG* при различных значениях переохлаждения ΔT. При выполнении условия $\tau [2\pi {{R}_{p}}\sin \gamma - {{{{S}_{{23}}}\cos \gamma } \mathord{\left/ {\vphantom {{{{S}_{{23}}}\cos \gamma } {({{R}_{p}}\sin \gamma )}}} \right. \kern-0em} {({{R}_{p}}\sin \gamma )}}] < 0$ для появления зародыша критического размера затрачивается меньше энергии.

Скорость образования зародышей кристаллов α-компоненты сплава (Al) согласно [7] определяется соотношением:

(6)
$I = K\exp \left\{ { - \frac{{\Delta G{\text{*}}}}{{{{k}_{{\text{B}}}}T}}} \right\},$
где kB – константа Больцмана, K – кинетический параметр, зависящий в общем случае от поверхностного натяжения, размеров модифицирующих частиц и числа атомов на их поверхности, T – температура (K).

Выражение для кинетического параметра K в формуле (6), согласно [7] представим в виде:

$K = {{n}_{s}}\frac{{{{k}_{{\text{B}}}}T}}{h}\exp \{ {{ - E} \mathord{\left/ {\vphantom {{ - E} {({{k}_{{\text{B}}}}T)}}} \right. \kern-0em} {({{k}_{{\text{B}}}}T)}}\} ,$
где ${{n}_{s}} = {{n}_{p}}\left( {{{4\pi R_{p}^{2}} \mathord{\left/ {\vphantom {{4\pi R_{p}^{2}} {l_{a}^{2}}}} \right. \kern-0em} {l_{a}^{2}}}} \right)$ – число атомов металла соприкасающихся с поверхностью наноразмерных частиц, ${{n}_{p}}$ = ${{{{m}_{p}}{{\rho }_{1}}} \mathord{\left/ {\vphantom {{{{m}_{p}}{{\rho }_{1}}} {\left[ {100{{\rho }_{{\text{p}}}}\left( {{{4\pi R_{p}^{3}} \mathord{\left/ {\vphantom {{4\pi R_{p}^{3}} 3}} \right. \kern-0em} 3}} \right)} \right]}}} \right. \kern-0em} {\left[ {100{{\rho }_{{\text{p}}}}\left( {{{4\pi R_{p}^{3}} \mathord{\left/ {\vphantom {{4\pi R_{p}^{3}} 3}} \right. \kern-0em} 3}} \right)} \right]}}$ – число наноразмерных частиц в единице объема расплава, ρp – плотность вещества частицы, la, – межатомное расстояние в расплаве, h – постоянная Планка, E – энергия активации процесса диффузии в расплаве.

Число кристаллов α-компоненты сплава, образовавшихся при переохлаждении жидкого металла после времени tl0, когда температура достигла значения Tl0:

$N(r,z,t) = \int\limits_{{{t}_{{l0}}}}^t {I(r,z,\zeta )[1 - {{f}_{{\text{s}}}}(r,z,\zeta )]d\zeta } ,$
где fs – объемная доля растущей твердой фазы, описываемая подобно [23]:

$\begin{gathered} {{f}_{{\text{s}}}}\left( {r,z,t} \right) = 1--{\text{exp}}\left\{ {--N{{V}_{s}}} \right\}, \\ {{V}_{{\text{s}}}}(r,z,t) = ({{4\pi } \mathord{\left/ {\vphantom {{4\pi } 3}} \right. \kern-0em} 3})\left( {{{R}^{3}} - R_{p}^{3}} \right), \\ \end{gathered} $

Vs – объем твердой фазы, образовавшейся на наноразмерной частице. Предполагается, что рост кристаллической фазы подчиняется нормальному механизму, а радиус ее границы R определяется линейной зависимостью скорости роста от переохлаждения ${{\partial R} \mathord{\left/ {\vphantom {{\partial R} {\partial t}}} \right. \kern-0em} {\partial t}} = {{K}_{\alpha }}\Delta T$ [6], $R(r,z,t) = {{R}_{p}} + \int_{{{t}_{{l0}}}}^t {{{K}_{\alpha }}\Delta Td\zeta } ,$ где Kα – физическая константа.

Для оценки кинетической константы Kα возможно использовать формулу:

${{K}_{\alpha }} = {{(D\Delta {{H}_{a}})} \mathord{\left/ {\vphantom {{(D\Delta {{H}_{a}})} {\left( {{{l}_{a}}{{k}_{{\text{B}}}}T_{A}^{2}} \right)}}} \right. \kern-0em} {\left( {{{l}_{a}}{{k}_{{\text{B}}}}T_{A}^{2}} \right)}},$
где ∆Ha – энтальпия плавления в расчете на один атом, коэффициент диффузии в жидкости D определяется уравнением Аррениуса D = = ${{D}_{0}}\exp \{ {{ - E} \mathord{\left/ {\vphantom {{ - E} {({{k}_{{\text{B}}}}T)}}} \right. \kern-0em} {({{k}_{{\text{B}}}}T)}}\} $ [24].

Формулу для определения переохлаждение ΔT = = TlT представим в виде:

$\Delta T = {{T}_{A}} - {{\beta {{C}_{0}}} \mathord{\left/ {\vphantom {{\beta {{C}_{0}}} {{{{(1 - {{f}_{{\text{s}}}})}}^{{1 - k}}}}}} \right. \kern-0em} {{{{(1 - {{f}_{{\text{s}}}})}}^{{1 - k}}}}} - T.$

Здесь температура ликвидуса Tl связана с концентрацией С растворенного компонента (Cu), TA температура плавления чистого металла-растворителя (Al), β модуль коэффициента наклона линии ликвидуса на диаграмме состояния Al–Cu. Концентрация легирующего компонента определяется из уравнения неравновесного рычага (уравнение Шейла) C = C0/(1 – fs)1 –k [6, 25], где С0 – исходная концентрация, k – коэффициент распределения растворенного компонента. Рост твердой фазы α-компоненты (алюминия) сплава происходит в температурном интервале Tl0TTE, где Tl0 = TA – βC0, TE – температура эвтектики.

При расчетах кристаллизации α-компоненты сплава в уравнении (1) для параметра κ0 используется значение удельной теплоты плавления алюминия κAl. Полагаем, что при T = TE доля твердой фазы равна f.

После охлаждения металла до температуры эвтектики происходит затвердевание β-компоненты сплава. Образования зародышей кристаллов α-компоненты сплава не происходит и N = N(r,z,tE). Ввиду малой взаимной растворимости алюминия и меди, предполагается, что при дальнейшем охлаждении расплава рост твердой фазы подчиняется нормальному механизму, характеризуемого константой роста Kβ. Радиус границы твердой фазы R, растущей вокруг частицы после момента времени t = tE, когда температура расплава достигла температуры TE,

$\begin{gathered} R(r,z,t) = {{R}_{\alpha }} + \int\limits_{{{t}_{{\text{E}}}}}^t {{{K}_{\beta }}({{T}_{{\text{E}}}} - T)d\zeta } , \\ {{R}_{\alpha }}(r,z,{{t}_{{\text{E}}}}) = {{R}_{p}} + \int\limits_{{{t}_{{l0}}}}^{{{t}_{E}}} {{{K}_{\alpha }}\Delta Td\zeta } , \\ \end{gathered} $

а объем твердой фазы β-компоненты сплава V, образовавшейся к моменту времени t:

${{V}_{{s\beta }}}(r,z,t) = ({{4\pi } \mathord{\left/ {\vphantom {{4\pi } 3}} \right. \kern-0em} 3})\left( {{{R}^{3}} - R_{\alpha }^{3}} \right).$

Доля твердой фазы f в затвердевающем эвтектическом расплаве определяется соотношением:

${{f}_{{{\text{s}}\beta }}} = 1--\exp \{ --N{{V}_{{{\text{s}}\beta }}}\} .$

При расчетах кристаллизации эвтектики в уравнении (1) вместо параметра κ0 используется κCu – удельная теплота плавления для меди. Эвтектическая кристаллизация проходит в диапазоне температур TE > TTend, где Tend – температура полного затвердевания расплава. Доля твердой фазы fs в процессе затвердевания сплава определяется согласно

${{f}_{{\text{s}}}} = {{f}_{{{\text{s}}\alpha }}} + {{f}_{{{\text{s}}\beta }}}.$

Для реализации модели применялся конечно-разностный алгоритм. Расчeтная область была разбита на I × J ячеек. Шаги пространственной сетки (Δr, Δz) выбирали таким образом, чтобы границы расплав–тигель располагались посередине расстояния между соседними узлами, расположенными в расплаве и тигле. Вдоль временной переменной использовали равномерную сетку с шагом Δt. Разностные уравнения строили посредством аппроксимации балансных соотношений, получаемых интегрированием уравнений (1), (2) с использованием соответствующих граничных условий. Порядок аппроксимации $O\left( {{{\Delta }_{t}},\Delta _{r}^{2},\Delta _{z}^{2}} \right).$ Распределение температуры описывалось значениями в узлах сетки. Решение алгебраической системы, полученной при неявной аппроксимации уравнений теплопереноса, осуществляли итерационным методом [26]. Расчеты продолжали до момента полного затвердевания расплава. Адекватность модели и алгоритма ее реализации подтверждаются качественным и количественным совпадением результатов расчетов с данными физических экспериментов [17].

РЕЗУЛЬТАТЫ РАСЧЕТОВ

Численное исследование динамики кристаллизации модифицированного расплава проводили при параметрах для тигля и сплава Al–1% Cu [17, 19, 21, 27]: Rin = 0.01 м, H = 0.04 м, hb = 0.01 м, hw = 0.01 м, с1 = 1050 Дж/(кг K), λ1 = 100 Вт/(м K), ρ1 = 2.35 × 103 кг/м3, с2 = 1150 Дж/(кг K), λ2 = = 220 Вт/м K, ρ2 = 2.57 × 103 кг/м3, κAl = 3.89 × × 105 Дж/кг, κCu = 2.1 × 105 Дж/кг, T0 = 993 K, TA = 933 K, Tl0 = 929.15 K, TE = 821 K, β =3.85 K/%, C0 = 1 мас. %, k = 0.14, a0 = 0.143 × 10–9 м, Kα = 7 × × 10–5 м/(с K), Kβ = 7 × 10–5 м/(с K), модифицирующие наночастицы TiC – ρp = 4930 кг/м3, mp = = 0.05 мас. %, Rp = 91 × 10–9 м; la = 2.86 × 10–10 м, lc = 4.33 × 10–10 м, D0 = 10–7 м2/с, ∆Ha = 1.75 × × 10–20 Дж, E = 4.2 × 10–20 Дж, $\sigma _{{12}}^{\infty }$ = 0.093 Дж/м2, kB = 1.38 × 10–23 Дж/K, θ = 5°, δ = 2.98 × 10–10 м, с3 = 540 Дж/(кг К), λ3 = 45 Вт/(м К), ρ3 = 7.3 × × 103 кг/м3; Rh = 10–4 м2 K/Вт, α1 = 150 Вт/(м2 K); α2 = 150 Вт/(м2 K), Tc = 293 K. Во время экспериментов термопара, фиксирующая изменение температуры, расположена в центре слитка (r = 0, z = = hb + H/2) [17].

Рисунок 3а иллюстрирует изменение величины ΔG, описываемой уравнением (5), при различных величинах переохлаждения расплавленного металла. Из результатов, полученных в ходе расчетов, следует, что при переохлаждении 0.5 K отсутствуют условия возникновения устойчивого зародыша размером, сопоставимым с размером частицы. При переохлаждении 1 K радиус сферического зародыша, образующегося на поверхности частицы, может достигнуть критического размера R*, чему будет соответствовать максимальная величина свободной энергии (энергия Гиббса) ΔG*. Величинам критических радиусов соответствуют точки на оси Rs, в которых фукция ΔG принимает макимальные значения. Так при ΔT = 1 K – R* = = 189 нм, ΔG* = 7.4 × 10–15 Дж, при ΔT = 1.5 K – R* = = 126 нм, ΔG* = 1.2 × 10–15 Дж. Таким образом при малых величинах переохлаждения критические радиусы образующихся зародышей больше радиуса модифицирующих наноразмерных частиц Rp = 91 нм (рис. 3а).

Рис. 3.

Изменение ΔG при зародышеобразовании для ΔT (K): (1) 0.5, (2) 1, (3) 1.5, (4) 2.5, (5) 3, (6) 3.5; а) Rs > Rp, б) Rs < Rp.

Так как используется фиксированный краевой угол смачивания на сферической частице θ = 5°, то зародыши, имеющие критический размер R* ≈ Rp, не появляются. При переохлаждении больше 2.3 K возникают условия для образования зародышей с критическими радиусами меньше радиуса модифицирующих частиц Rp (рис. 3б). Так при ΔT = 2.5 K – R* = 75 нм, ΔG* = 5.6 × 10–19 Дж, при ΔT = 3 K – R* = 61 нм, ΔG* = 8.2 × 10–20 Дж, при ΔT = 3.5 K – R* = 50 нм, ΔG* = 1.6 × 10–20 Дж.

Необходимо отметить, что при увеличении переохлаждения для появление зародышей, имеющих критический размер, затрачивается гораздо меньше энергии. А именно величина энергии ΔG*, согласно уравнения (6), имеет решающее влияние на возможность образования зародышей.

Для проверки модели кристаллизации было рассмотрено объемное затвердевание алюминиевого сплава Al–1% Cu в цилиндрическом тигле с инокулированными тугоплавкими частицами TiC. При расчетах для определения начальных и граничных условий использовали условия эксперимента, в котором фиксировали изменение температуры в металле при кристаллизации цилиндрической отливки диаметром 0.02 м и высотой 40 мм [17]. Рисунок 4 иллюстрирует изменение температуры и долю твердой фазы в затвердевающем металле в центре формирующейся отливки (r = 0, z = hb + H/2) и в точке соприкосновения с боковой поверхностью тигля (r = R, z = hb + H/2). На рис. 4а представлены результаты расчетов, которые качественно и количественно совпадают с данными физического эксперимента и свидетельствуют о том, что предложенная модель удовлетворительно описывает изменение температуры в центре отливки при кристаллизации модифицированного сплава.

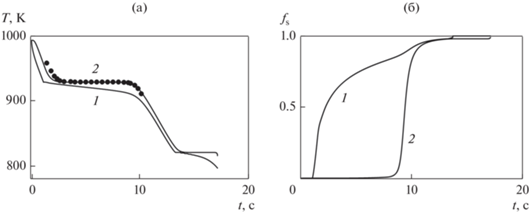

Рис. 4.

Изменение температуры (а) и доли твердой фазы (б) в расплаве у боковой поверхности тигля (1) и в центре отливки (2). Точки – эксперимент, сплошная линия – расчет.

В точке контакта металла с боковой стенкой тигля перегрев снимается за 1.09 с, и далее происходит переохлаждение расплава ниже температуры ликвидуса на 2.52 K (рис. 4а, 5а). При ΔT ≤ 2.3 K зародышеобразование отсутствовало. При ΔT > > 2.43 K в продолжение 0.01 с происходит интенсивное образование зародышей кристаллов α‑компоненты металла (рис. 5а). С появлением и ростом кристаллической фазы переохлаждение быстро снижается ниже величины 2.43 K и зародышеобразование прекращается. С учетом того, что зародыши возникали при переохлаждении выше 2.3 K, их размер меньше размера модифицирующих частиц. Кристаллизация α-компоненты сплава Al–Cu вблизи стенки продолжается 12.65 с, доля твердой фазы в расплаве растет, переохлаждение снижается (рис. 4б, 5а). После достижения расплавом температуры эвтектики TE и f = 0.98, происходит эвтектическая кристаллизация β-компоненты сплава. Полное затвердевание завершается на 14-ой секунде.

Рис. 5.

Величина переохлаждения (1) и скорость зародышеобразования (2) в расплаве у боковой поверхности тигля (a) и в центре отливки (б). Штриховая линия соответствует ΔT = 2.43 K.

В центре отливки перегрев полностью снимается за 2.2 с и начинается переохлаждение расплава (рис. 5б). Однако через 1 с величина переохлаждения перестает увеличиваться и несколько секунд сохраняется на уровне 2.43 K. Это происходит из-за выравнивания интенсивности выделения скрытой теплоты кристаллизации и интенсивности отвода тепла в окружающую среду. Далее с увеличением переохлаждения начинается образование зародышей кристаллов α-компоненты металла. С учетом того, что переохлаждение в расплаве в центре отливки превышает 2.3 K, размер зародышей меньше размера модифицирующих частиц. При ΔT ≤ 2.3 K зародышеобразование отсутствовало. Интенсивная кристаллизация α-компоненты (Al) сплава начинается с 9-ой секунды и длится 1.5–2 с. Эвтектическая кристаллизация β‑компоненты (Cu) и полное затвердевание сплава завершается к 17-ой секунде. (рис. 4б).

Время затвердевания, переохлаждение и темп кристаллизации существенно меняются с удалением от боковой стенки тигля (рис. 4, 5). Следствием этого является различие условий зародышеобразования и начала кристаллизации в расплавленном металле. Рис. 6а иллюстрирует изменение количества возникших зародышей от точки в центре отливки до точки соприкосновения с тиглем при z = = hb + H/2. Область с наиболее мелкой структурой металла находится вблизи боковой стенки тигля, что качественно совпадает c имеющимися экспериментальными данными [3]. В центральной части отливки при r < 0.007 м после снятия перегрева условия зародышеобразования почти не различаются и, как следствие, кристаллы имеют одинаковый размер. На рис. 6б представлены средние размеры зерен в структуре металла, рассчитанные по формуле d0 = 1/N1/3, которые согласуются с результатами экспериментов [17].

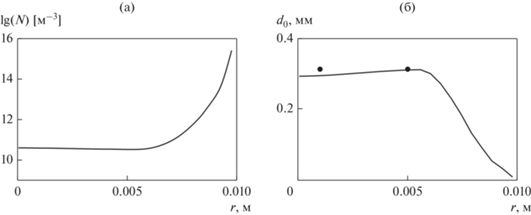

Рис. 6.

Изменение количества зародышей (а) и размера зерна (б) в поперечном сечении отливки. Точки – средний размер зерна, определенный по результатам эксперимента.

ЗАКЛЮЧЕНИЕ

Предложена математическая модель кристаллизации бинарного сплава (Al–Cu) с модифицирующими тугоплавкими наноразмерными сферическими частицами. Проведено численное моделирование затвердевания расплава в цилиндрическом тигле и рассмотрены особенности кристаллизации. Исходные параметры задачи определены из описанных в литературном источнике условий эксперимента и полученных результатов. Рассмотрена кинетика гетерогенного зародышеобразования и кристаллизации в процессе охлаждения расплава. Определено, что условия зародышеобразования и кристаллизации существенно различаются внутри отливки. Установлено, что критические радиусы образующихся зародышей меньше радиуса модифицирующих наноразмерных частиц, а зародыши больше модифицирующих частиц не возникают. Рассчитанные температурные режимы кристаллизации сплава и размеры зерен затвердевшего металла удовлетворительно согласуются с известными опытными данными.

Работа выполнена в рамках государственного задания (№ госрегистрации 121030500137-5).
